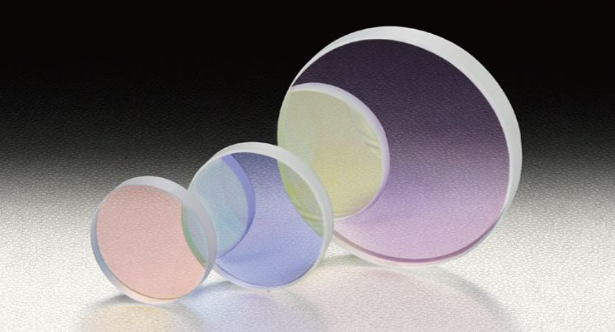

OPTOSIGMA宽带多层电介质膜平板半反射镜是一款可用于紫外，可见光区域，红外的宽波长谱区的平板型半反射镜，可以将多波长激光或白色光源分束为透过光，反射光。是设计用于在宽波长范围内(250-1800nm)工作的光学元件。
所属品牌： 日本OptoSigma
西格玛光机SIGMAKOKI的PMH/PSMH系列非偏振平板分光镜，也可称为分光平片，多层电介质膜平板半反射镜和宽带电介质分束器，是设计用于在宽波长范围内(250-1800nm)工作的光学元件。这些宽带电介质分束器通过在基板上交替沉积不同折射率的电介质层制成，从而形成多层膜结构。这种结构使得宽带电介质膜分光镜PMH/PSMH能够在特定的入射角度下将入射光分成反射和透射两部分，R:T(反射：透过)比例为1:1。
OPTOSIGMA超宽带/宽带多层电介质膜平板半反射镜是一款可用于紫外，可见光区域，红外的宽波长谱区的平板型半反射镜，可以将多波长激光或白色光源分束为透过光，反射光。而且，超宽带谱区的半反射镜也可以作为分光计测量用元件使用。
日本OPTOSIGMA宽带电介质膜分光镜PSMH规格参数：
|
宽带谱区 |
|||||||
|
型号 |
适用波长 |
外径φD |
厚度t |
材质 |
平行度 |
透过率(P偏光和S偏光的平均值) |
激光损伤阈值※ |
|
PSMH-25.4C03-10-550 |
400～700nm |
φ25.4mm |
3mm |
BK7 |
＜5″ |
平均50±5% |
2.1J/cm2 |
|
PSMH-30C03-10-550 |
400～700nm |
φ30mm |
3mm |
BK7 |
＜5″ |
平均50±5% |
2.1J/cm2 |
|
PSMH-30C05-10W-550 |
400～700nm |
φ30mm |
5mm |
BK7 |
1°±5′ |
平均50±5% |
2.1J/cm2 |
|
PSMH-40C04-10-550 |
400～700nm |
φ40mm |
4mm |
BK7 |
＜5″ |
平均50±5% |
2.1J/cm2 |
|
PSMH-50C05-10-550 |
400～700nm |
φ50mm |
5mm |
BK7 |
＜5″ |
平均50±5% |
2.1J/cm2 |
|
PSMH-50C08-10W-550 |
400～700nm |
φ50mm |
8mm |
BK7 |
1°±5′ |
平均50±5% |
2.1J/cm2 |
|
PSMH-30C03-10-800 |
700～900nm |
φ30mm |
3mm |
BK7 |
＜5″ |
50±3%(800nm) |
2.1J/cm2 |
|
PSMH-30C05-10W-800 |
700～900nm |
φ30mm |
5mm |
BK7 |
1°±5′ |
50±3%(800nm) |
2.1J/cm2 |
|
PSMH-50C05-10-800 |
700～900nm |
φ50mm |
5mm |
BK7 |
＜5″ |
50±3%(800nm) |
2.1J/cm2 |
|
PSMH-50C08-10W-800 |
700～900nm |
φ50mm |
8mm |
BK7 |
1°±5′ |
50±3%(800nm) |
2.1J/cm2 |
|
PSMH-30C03-10-1400 |
1350～1550nm |
φ30mm |
3mm |
BK7 |
＜5″ |
50±3%(1400nm) |
2.1J/cm2 |
|
PSMH-30C05-10W-1400 |
1300～1550nm |
φ50mm |
5mm |
BK7 |
1°±5′ |
50±3%(1400nm) |
2.1J/cm2 |
※激光脉冲宽10ns，重复频率20H

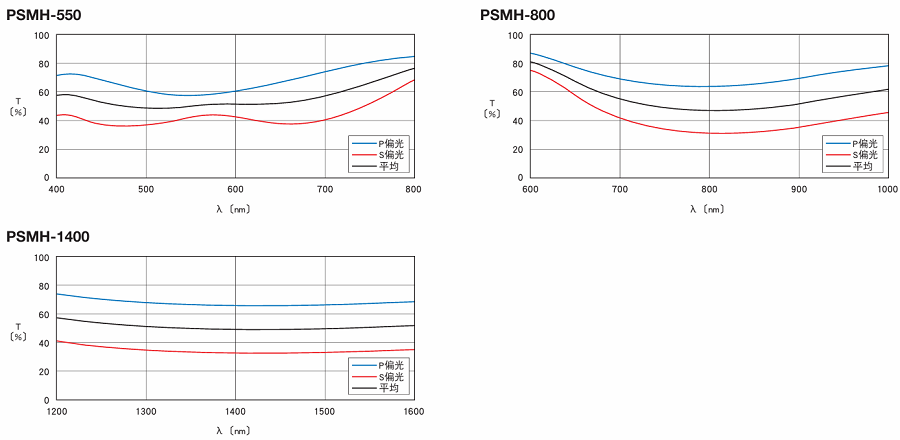

日本OPTOSIGMA宽带电介质膜分光镜PSMH透过率波长特性（参考数据）：
PSMH系列非偏振平板分光镜透射率曲线图
日本西格玛光机分光平片/平板分光镜PMH/PSMH图示
超宽带/宽带多层电介质膜平板半反射镜PMH/PSMH的共同指标：
|
共同指标 |
|
|
材质 |
BK7 合成石英 |
|
基板面型精度 |
λ/10 |
|
镀膜 |
正面：多层电介质膜 反面：防反射膜 |
|
入射角度 |
45° |
|
分束比（反射：透过） |
1：1 |
|
表面质量 |
10－5 |
|
有效直径 |
外径的90％ |
超宽带/宽带多层电介质膜平板半反射镜PMH/PSMH的特点：
- 超宽带谱区用（PMH）产品包含了从紫外到红外的宽谱区，有不同谱区的4种半反射镜系列产品。宽谱区用（PSMH）产品有可见光用，近红外用，通信红外用这三种半反射镜的系列产品。
- 由于使用多层电介质膜，几乎没有因为膜系的吸收产生的光量损失，可以有效的进行分束光线。
- 由于P，S偏光特性相差不大，用于激光光源或直线偏光的光源时，也可以正常地光量分束。（注意参照）
- 由于是平板型半反射镜，透过基板时产生的波长分散或色差很小，重量也比较轻。
- 有不使光束产生变形的平行平板型，和因反面反射产生鬼影或干涉的影响很少的楔型平板两种类型。
超宽带/宽带多层电介质膜平板半反射镜PMH/PSMH的信息：
- 承接制造产品目录之外的尺寸或波长，分束比的分光平片。
- 要求保证反射波面型精度或透过波面精度时，请联系我们。
- 楔型半反射镜最厚的地方，印有指向入射表面的箭头符号。
日本西格玛光机PMH/PSMH超宽带,宽带平板半反射镜注意：
- 使用激光等的直线偏光时，反射率或透过率随偏光方向变化。如果要调整分束比为1：1时，请45°倾斜偏光方向或使用圆偏光。
- 由于基板的折射率和厚度的作用，透过光的光路相对于入射光会平行移动数mm。（楔型半反射镜在平行移动的同时光束大约偏角30分）
- 用于45°之外的入射角时，透过率波长特性将产生变化。
- 不能辨别反射镀膜面位置时，请使用基板侧面的箭头符号确认。
- 入射光的相位差在透过光，反射光中不能保持不变。请利用波长板补偿相位差。

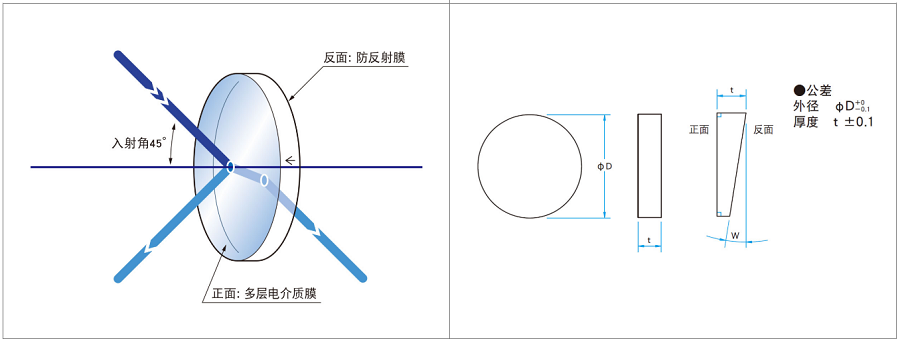

日本西格玛光机PMH/PSMH超宽带,宽带平板半反射镜外形尺寸：
多层电介质膜平板半反射镜的标准尺寸有25.4mm,30mm和50mm，外形图示如下，超宽带,宽带平板半反射镜是一款45°入射反射镜，有平面和楔形可选，正面是多层电介质膜，反面是防反射膜。
宽带电介质膜分光镜/宽带电介质分束器外形尺寸图
SIGMAKOKI西格玛光机超宽带电介质膜分光镜PMH规格参数：
|
超宽带谱区 |
|||||||
|
型号 |
适用波长 |
外径φD |
厚度t |
材质 |
平行度 |
透过率(P偏光和S偏光的平均值) |
激光损伤阈值※ |
|
PMH-25.4C03-10-25/7 |
250～700nm |
φ25.4mm |
3mm |
合成石英 |
＜5″ |
平均50±10% |
0.5J/cm2 |
|
PMH-30C03-10-25/7 |
250～700nm |
φ30mm |
3mm |
合成石英 |
＜5″ |
平均50±10% |
0.5J/cm2 |
|
PMH-50C05-10-25/7 |
250～700nm |
φ50mm |
5mm |
合成石英 |
＜5″ |
平均50±10% |
0.5J/cm2 |
|
PMH-25.4C03-10-3/10 |
300～1000nm |
φ25.4mm |
3mm |
合成石英 |
＜5″ |
平均50±10% |
0.5J/cm2 |
|
PMH-30C03-10-3/10 |
300～1000nm |
φ30mm |
3mm |
合成石英 |
＜5″ |
平均50±10% |
0.5J/cm2 |
|
PMH-50C05-10-3/10 |
300～1000nm |
φ50mm |
5mm |
合成石英 |
＜5″ |
平均50±10% |
0.5J/cm2 |
|
PMH-25.4C03-10-6/18 |
600～1800nm |
φ25.4mm |
3mm |
BK7 |
＜5″ |
平均50±10% |
0.5J/cm2 |
|
PMH-30C03-10-6/18 |
600～1800nm |
φ30mm |
3mm |
BK7 |
＜5″ |
平均50±10% |
0.5J/cm2 |
|
PMH-50C05-10-6/18 |
600～1800nm |
φ50mm |
5mm |
BK7 |
＜5″ |
平均50±10% |
0.5J/cm2 |
|
PMH-25.4C03-10-4/20 |
400～2000nm |
φ25.4mm |
3mm |
BK7 |
＜5″ |
平均50±10% |
0.5J/cm2 |
|
PMH-30C03-10-4/20 |
400～2000nm |
φ30mm |
3mm |
BK7 |
＜5″ |
平均50±10% |
0.5J/cm2 |
|
PMH-50C05-10-4/20 |
400～2000nm |
φ50mm |
5mm |
BK7 |
＜5″ |
平均50±10% |
0.5J/cm2 |
※激光脉冲宽10ns、重复频率20Hz。

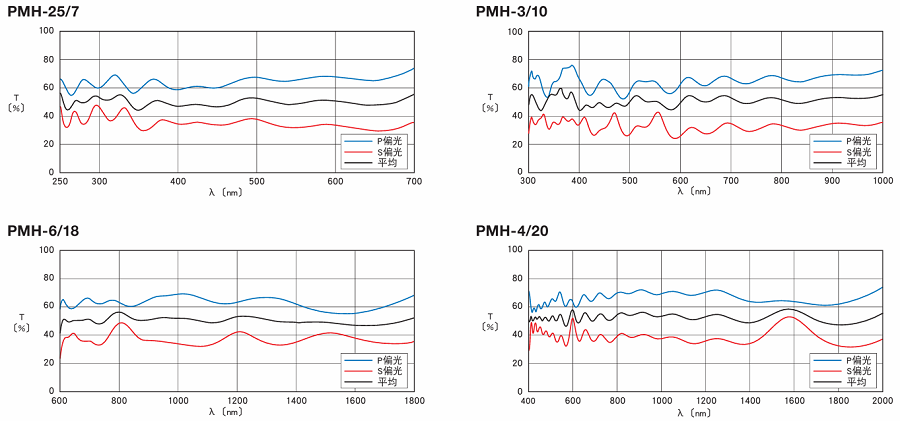

SIGMAKOKI西格玛光机超宽带电介质膜分光镜PMH透过率波长特性（参考数据）：
PMH系列非偏振平板分光镜透射率曲线图
