266nm激光反射镜

266nm四倍频Nd:YAG激光反射镜的反射率高达99.2%~99.9%；窄带设计在266nm附近高反，避免杂光干扰，这是为Nd:YAG激光器四倍频（1064nm→532nm→266nm）深紫外波段设计的高精度光学元件，这款266nm激光反射镜/四倍频反射镜核心是多层介质膜实现高反射、低损耗，适配苛刻的紫外激光场景。

所属品牌： 中科光学

产品介绍

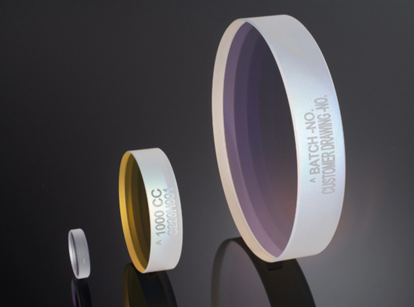

266nm反射镜（又称四倍频Nd:YAG激光反射镜和266nm紫外反射镜），这是为Nd:YAG激光器四倍频（1064nm→532nm→266nm）深紫外波段设计的高精度光学元件，这款266nm激光反射镜/四倍频反射镜核心是多层介质膜实现高反射、低损耗，适配苛刻的紫外激光场景。

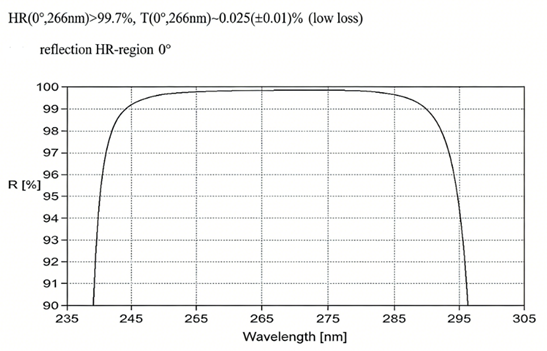

266nm四倍频Nd:YAG激光反射镜的反射率高达99.2%~99.9%；窄带设计在266nm附近高反，避免杂光干扰。266nm反射镜的激光损伤阈值（LIDT）10J/cm², 20ns, 20Hz，是高功率系统选型的核心指标。这款高功率反射镜的面型精度λ/10，表面质量10-5划痕麻点（Scratch-Dig）。266nm激光反射镜在紫外波段具有高反射率和高激光损伤阈值的特点，广泛应用于激光加工、精密测量、生物医学成像和科研等领域。

266nm紫外反射镜/四倍频反射镜的标准型号表：

型号	中心波长	入射角度	反射率	尺寸	厚度t	损伤阈值
122140	266nm	0°	>99.5%	∅25mm	6.35mm	-
128797	266nm	0°	>99.7%	∅12.7mm	6.35mm	-
111045	266nm	0°	>99.7%	∅25mm	3.05mm	-
102416	266nm	45°	>99.5%	∅12.7mm	6.35mm	-
101780	266nm	45°	>99.5%	∅25mm	3.05mm	-
101205	266nm	45°	>99.5%	∅25mm	6.35mm	-
107382	266nm	45°	>99.5%	∅50mm	9.5mm	-
131188	266nm	45°	>99.5%	∅76.2mm	12.5,mm	-
109822	266nm	45°	>99.6%	∅25mm	6.35mm	-
L-07252	266nm	45°	>99.5%	∅12.7mm	6.35mm	-
L-07253	266nm	45°	>99.5%	∅25mm	6.35mm	-
Y4-0525-45	266nm	45°	≥99.6% at 45°, P-Pol ≥99.8% at 45°, UNP ≥99.9% at 45°, S-Pol	∅12.7mm	6.35mm	10J/cm², 20ns, 20Hz
Y4-1025-45	266nm	45°	≥99.9% at 0° ≥99.6% at 45°, P-Pol ≥99.8% at 45°, UNP ≥99.9% at 45°, S-Pol	∅25.4mm	6.35mm	10J/cm², 20ns, 20Hz
Y4-1537-45	266nm	45°	≥99.9% at 0° ≥99.6% at 45°, P-Pol ≥99.8% at 45°, UNP ≥99.9% at 45°, S-Pol	∅38.1mm	9.53mm	10J/cm^2, 20ns, 20Hz
Y4-2037-45	266nm	45°	≥99.9% at 0° ≥99.6% at 45°, P-Pol ≥99.8% at 45°, UNP ≥99.9% at 45°, S-Pol	∅50.8mm	9.53mm	10J/cm², 20ns, 20Hz
Y4-3050-45	266nm	45°	≥99.9% at 0° ≥99.6% at 45°, P-Pol ≥99.8% at 45°, UNP ≥99.9% at 45°, S-Pol	∅76.2mm	12.7mm	10J/cm², 20ns, 20Hz
Y4-4050-45	266nm	45°	≥99.9% at 0° ≥99.6% at 45°, P-Pol ≥99.8% at 45°, UNP ≥99.9% at 45°, S-Pol	∅101.6mm	12.7mm	10J/cm², 20ns, 20Hz
TFMHP-25.4C05-266	266nm	45°±3°	＞98％	∅25.4mm	5mm	5J/cm²,10ns, 20Hz,0°
TFMHP-30C05-266	266nm	45°±3°	＞98％	∅30mm	5mm	5J/cm²,10ns, 20Hz,0°
TFMHP-50C08-266	266nm	45°±3°	＞98％	∅50mm	8mm	5J/cm²,10ns, 20Hz,0°
HTFM-12.7C08-266	266nm	45°±3°	＞99.2％	∅12.7mm	8mm	2J/cm²,10ns, 20Hz
HTFM-25.4C08-266	266nm	45°±3°	＞99.2％	∅25.4mm	8mm	2J/cm²,10ns, 20Hz
HTFM-30C08-266	266nm	45°±3°	＞99.2％	∅30mm	8mm	2J/cm²,10ns, 20Hz
HTFM-50C11-266	266nm	45°±3°	＞99.2％	∅50mm	11mm	2J/cm²,10ns, 20Hz
HTFM-50.8C11-266	266nm	45°±3°	＞99.2％	∅50.8mm	11mm	2J/cm²,10ns, 20Hz
