三倍频Nd:YAG激光反射镜,355nm

三倍频Nd:YAG激光反射镜,355nm的基底材质有熔融石英（Fused Silica），紫外透过性好、热膨胀系数低、抗辐射；还可提供BK7和CaF2等材质，355nm属于紫外波段，是1064nm红外激光经非线性晶体两次倍频后的波长；该反射镜通过多层介质膜的干涉叠加实现对355nm的高反射、低吸收/透射

所属品牌： 中科光学

产品介绍

355nm激光反射镜（Nd:YAG三倍频紫外反射镜,三倍频反射镜,紫外反射镜355nm）为355nm紫外激光设计的高精度光学元件，355nm反射镜以多层全介质膜实现高反、低吸收、高损伤阈值，355反射镜是工业紫外加工与科研系统的核心光路部件。355nm属于紫外波段，是1064nm红外激光经非线性晶体两次倍频后的波长；该反射镜通过多层介质膜的干涉叠加实现对355nm的高反射、低吸收/透射，主要功能是改变紫外激光光路方向、转折光束，广泛用于高功率紫外激光系统等。

三倍频Nd:YAG激光反射镜,355nm的基底材质有熔融石英（Fused Silica），紫外透过性好、热膨胀系数低、抗辐射；还可提供BK7和CaF₂等材质。Nd:YAG三倍频紫外反射镜在355nm处反射率可达99%~99.9%，损伤阈值高(15J/cm2, 20ns, 20Hz)，面型精度常达λ/10。

355nm激光反射镜/ Nd:YAG三倍频紫外反射镜的特点：

- 紫外反射镜355nm标准型号多

- 三倍频反射镜的反射率高，可达>99.9%

- 355反射镜高精度，高损伤阈值15J/cm²(20ns, 20Hz)

355nm反射镜/三倍频Nd:YAG激光反射镜,355nm的应用

- 科研：激光核聚变、光谱学、荧光显微镜、飞秒/皮秒激光装置；

- 医疗：眼科手术、精密美容仪器；

- 光刻与半导体：紫外曝光系统、晶圆检测设备。

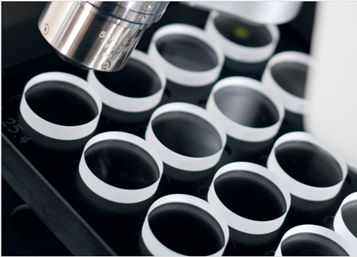

355反射镜/三倍频反射镜/紫外反射镜355nm图示

355nm激光反射镜/ Nd:YAG三倍频紫外反射镜基底规格：

规格	参数
材质	熔融石英(如康宁7980)，BK-7，CaF₂
镀膜	多层电介质膜
面型精度	λ/10
表面质量	10-5
有效直径	≥80%，≥85%

355nm反射镜/三倍频Nd:YAG激光反射镜,355nm的标准型号表：

型号	中心波长	入射角度	反射率	尺寸	厚度	损伤阈值
101416	355nm	0°	>99.9%	∅12.7mm	2.3mm	-
102718	355nm	0°	>99.9%	∅12.7mm	6.35mm	-
110361	355nm	0°	>99.9%	∅25mm	6.35mm	-
102285	355nm	0°-45°	>99%	∅25mm	6.35mm	-
103225	355nm	45°	>99.5%	∅12.7mm	6.35mm	-
101331	355nm	45°	>99.5%	∅25mm	6.35mm	-
113046	355nm	45°	>99.5%	50x50mm	6.35mm	-
109085	355nm	45°	>99.9%	∅25mm	6.35mm	-
111404	355nm	10-45°	=99.5(±0.25%)	∅12.7mm	6.35mm	-
111402	355nm	27.5°	=99.5(±0.25%)	∅25mm	6.35mm	-
L-07248	355nm	0°	>99.5%	∅25mm	6.35mm	-
L-07249	355nm	0°	>99.5%	∅12.7mm	6.35mm	-
L-07246	355nm	45°	>99.5%	∅25mm	6.35mm	-
L-07247	355nm	45°	>99.5%	∅12.7mm	6.35mm	-
Y3-0525-45	355nm	45°	99.9% at 0° ≥99.6% at 45°, P-Pol ≥99.8% at 45°, UNP ≥99.9% at 45°, S-Pol	∅12.7mm	6.35mm	15J/cm², 20ns, 20Hz
Y3-1025-45	355nm	45°	99.9% at 0° ≥99.6% at 45°, P-Pol ≥99.8% at 45°, UNP ≥99.9% at 45°, S-Pol	∅25.4mm	6.35mm	15J/cm², 20ns, 20Hz
Y3-1537-45	355nm	45°	99.9% at 0° ≥99.6% at 45°, P-Pol ≥99.8% at 45°, UNP ≥99.9% at 45°, S-Pol	∅38.1mm	9.53mm	15J/cm², 20ns, 20Hz
Y3-2037-45	355nm	45°	99.9% at 0° ≥99.6% at 45°, P-Pol ≥99.8% at 45°, UNP ≥99.9% at 45°, S-Pol	∅50.8mm	9.53mm	15J/cm², 20ns, 20Hz
Y3-3050-45	355nm	45°	99.9% at 0° ≥99.6% at 45°, P-Pol ≥99.8% at 45°, UNP ≥99.9% at 45°, S-Pol	∅76.2mm	12.7mm	15J/cm², 20ns, 20Hz
Y3-4050-45	355nm	45°	99.9% at 0° ≥99.6% at 45°, P-Pol ≥99.8% at 45°, UNP ≥99.9% at 45°, S-Pol	∅101.6mm	12.7mm	15J/cm², 20ns, 20Hz
TFMHP-25.4C05-355	355nm	45°±3°	＞99％	∅25.4mm	5mm	8J/cm²,10ns, 20Hz,0°
TFMHP-30C05-355	355nm	45°±3°	＞99％	∅30mm	5mm	8J/cm²,10ns, 20Hz,0°
TFMHP-50C08-355	355nm	45°±3°	＞99％	∅50mm	8mm	8J/cm²,10ns, 20Hz,0°
HTFM-12.7C08-355	355nm	45°±3°	＞99.5％	∅12.7mm	8mm	5J/cm²,10ns, 20Hz
HTFM-25.4C08-355	355nm	45°±3°	＞99.5％	∅25.4mm	8mm	5J/cm²,10ns, 20Hz
HTFM-30C08-355	355nm	45°±3°	＞99.5％	∅30mm	8mm	5J/cm²,10ns, 20Hz
HTFM-50C11-355	355nm	45°±3°	＞99.5％	∅50mm	11mm	5J/cm²,10ns, 20Hz
HTFM-50.8C11-355	355nm	45°±3°	＞99.5％	∅50.8mm	11mm	5J/cm²,10ns, 20Hz
