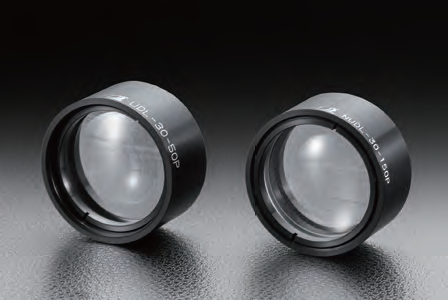

紫外消色差聚焦透镜是NA为0.1以下的透镜，对准直激光成像后的焦点光斑直径几乎接近衍射极限。没有使用吸收紫外光的玻璃或粘接剂，具有良好的耐光性。
所属品牌： 日本OptoSigma
Optosigma200/308/400消色差透镜系列消色差只针对200nm，308nm，400nm波长。全文汇总了紫外消色差透镜的技术指标，使用信息和注意事项，并附有全部型号列表，可根据参数选择合适的型号。
紫外空气隙消色差透镜是在紫外谱区（200〜400nm）校正了焦距偏差的消色差聚光透镜。可以用于紫外谱区多波长激光的聚光或用于紫外发光物体的观察。紫外消色差聚焦透镜是NA为0.1以下的透镜，对准直激光成像后的焦点光斑直径几乎接近衍射极限。没有使用吸收紫外光的玻璃或粘接剂，具有良好的耐光性。
西格玛光机200/308/400消色差透镜UDL/NUDL型号汇总列表
|
型号 |
焦距f(mm) |
外径 φDc(mm) |
通光口径φDe(mm) |
长度L(mm) |
NA |
工作距离WD(mm) |
|
UDL-30-50P |
50.4 |
φ34 |
φ27 |
17 |
0.27 |
39.3 |
|
UDL-30-80P |
80.0 |
φ34 |
φ27 |
14 |
0.17 |
72.4 |
|
UDL-30-100P |
100.1 |
φ34 |
φ27 |
13 |
0.14 |
92.5 |
|
NUDL-30-150P |
151.5 |
φ34 |
φ27 |
16 |
0.09 |
137.1 |
|
NUDL-30-200P |
200.3 |
φ34 |
φ27 |
16 |
0.07 |
185.2 |
|
UDL-40-80P |
80.3 |
φ44 |
φ37 |
17 |
0.23 |
70.1 |
|
NUDL-40-100P |
100.0 |
φ44 |
φ37 |
18 |
0.19 |
87.7 |
|
NUDL-40-150P |
149.0 |
φ44 |
φ37 |
18 |
0.12 |
134.4 |
|
NUDL-40-200P |
201.2 |
φ44 |
φ37 |
18 |
0.09 |
185.5 |
|
NUDL-40-250P |
249.7 |
φ44 |
φ37 |
19 |
0.07 |
230.7 |
|
UDL-50-100P |
100.8 |
φ54 |
φ47 |
20 |
0.24 |
89.1 |
|
NUDL-50-150P |
149.7 |
φ54 |
φ47 |
21 |
0.16 |
136.3 |
|
NUDL-50-200P |
200.0 |
φ54 |
φ47 |
22 |
0.12 |
179.9 |
|
NUDL-50-250P |
252.4 |
φ54 |
φ47 |
21 |
0.09 |
233.0 |
|
NUDL-50-300P |
300.9 |
φ54 |
φ47 |
22 |
0.08 |
278.8 |

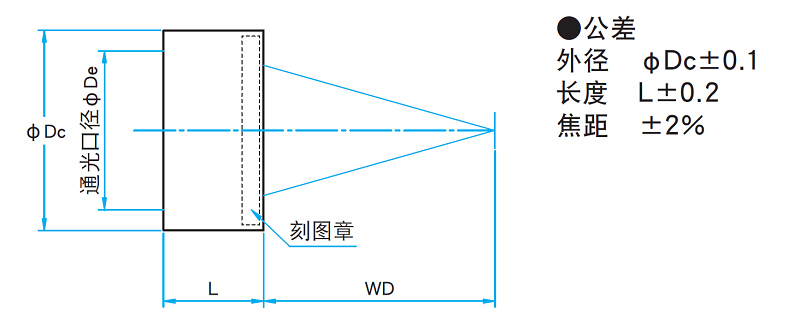

西格玛光机紫外消色差透镜NUDL/UDL外形图
Optosigma UDL/NUDL紫外消色差透镜技术指标
|
共同指标 |
|
|
材质 |
准分子激光用合成石英－（空气隙）－紫外用CaF2 |
|
镜筒材质 |
铝合金 表面处理：阳板氧化发黑 |
|
设计波长 |
200nm，308nm，400nm |
|
镀膜 |
无 |
|
入射角公差 |
±1° |

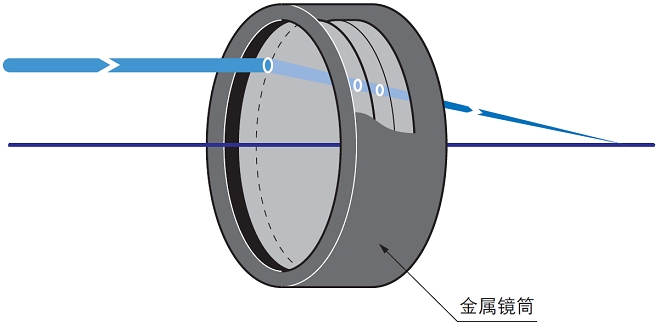

Optosigma紫外消色差透镜NUDL/UDL功能说明图
Optosigma200/308/400消色差透镜UDL/NUDL使用注意事项
-紫外空气隙消色差透镜令无限远物体成像于焦点位置，或将点光源转化为平行光。如果要对近距离的物体进行成像，透镜的光学性能将不能得到充分发挥。
-入射光要从指定方向进入200/308/400消色差透镜，一定要使平行光从上面（SIG MA KOKI为正立文字）入射到透镜中。如果入射光从反方向射入透镜，将导致色差或球差恶化，焦点光斑变大，成像模糊。
-紫外消色差聚焦透镜在设计波长之外的条件下使用时，导致色差恶化，透过率降低。
-使用大功率激光器，或在热源附近使用时，可能导致聚光透镜温度升高，焦距变化。如果长时间使用时一定要有良好的散热措施。
-透镜的表面反射（3%〜4%）将造成约有13%的透过损失。
西格玛光机紫外空气隙消色差透镜NUDL/UDL使用信息
-承接制造产品目录之外的高能量脉冲激光或指定波长的产品。
-按照客户技术指标，可以进行数百个量级的批量生产。
