OptoSigma平凸柱面透镜有从可见光到近红外用的BK7材料，圆柱面平凸透镜也有可用于350nm以下紫外光的高激光损伤阈值的合成石英这种类型材料。
所属品牌： 日本OptoSigma

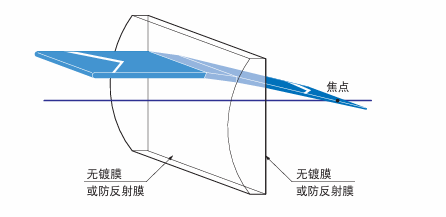

圆柱面平凸透镜（OptoSigma柱面平凸透镜）是在垂直方向具有凸透镜的曲率，在水平方向没有曲率的透镜。用于将激光聚光成细线形状的实验中，或用于流体测量等需要的较宽的线状光束。
OptoSigma平凸柱面透镜有从可见光到近红外用的BK7材料，圆柱面平凸透镜也有可用于350nm以下紫外光的高激光损伤阈值的合成石英这种类型材料。BK7材料的透镜中，圆柱面平凸透镜备有可见光、近红外和红外三种类型的防反射膜。光学系统中使用OptoSigma柱面透镜时，可以改变光束形状或照明光的纵横比。
OptoSigma平凸柱面透镜防反射膜的指定方法
【例】CLB-30100-500P OptoSigma平凸柱面透镜指定近红外用（633〜1064nm）的防反射膜时，变成CLB-30100-500PIR1。
|
AR膜类型 |
型号 |
适用波长nm |
透过率% |
|
可见光谱区 |
CLB-30100-500PM |
400〜700 |
＞平均99 |
|
近红外谱区 |
CLB-30100-500PIR1 |
633〜1064 |
＞平均98.5 |
|
红外谱区 |
CLB-30100-500PIR2 |
750〜1550 |
＞平均98.5 |
注意上述型号为CLB-30100-500P OptoSigma柱面透镜上镀有防反射膜时的例子。防反射膜可以镀在所有CLB系列的透镜上。

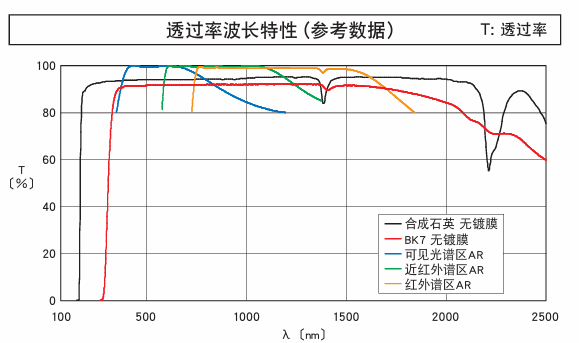

西格玛光机平凸柱面镜透过率曲线图
OptoSigma柱面平凸透镜有色差，焦距随波长变化。射入OptoSigma柱面平凸透镜的光线有方向性，请务必从凸面一侧射入平行光，否则球差会变大，聚光线条会变宽。由于无镀膜西格玛光机平凸柱面镜的正面和反面都存在反射损失，所以透过率为90%左右。西格玛光机平凸柱面镜也可以叫作圆柱面平凸透镜和OptoSigma柱面透镜。
OptoSigma柱面透镜

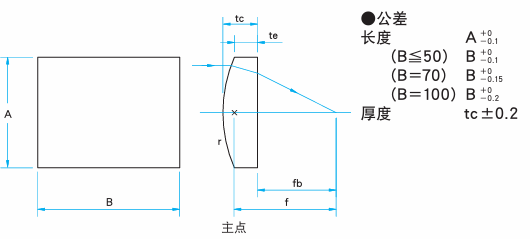

西格玛光机平凸柱面镜外形图
OptoSigma柱面平凸透镜共同指标
|
OptoSigma平凸柱面透镜共同指标 |
|
|
材质 |
CLB：BK7，CLSQ：合成石英 |
|
设计波长 |
546.1nm |
|
折射率 |
BK7：ne＝1.519 合成石英：ne＝1.460 |
|
镀膜 |
无镀膜：型号末尾 P 防反射膜：型号末尾 PM, PIR1, PIR2 |
|
激光损伤阈值（参考值） |
防反射膜4J/cm2 脉冲宽10ns，重复频率20Hz |
|
有效直径 |
外形尺寸90%的长方形内接圆或椭圆 |
|
OptoSigma柱面透镜表面质量 |
20-10 |
西格玛光机平凸柱面镜型号
|
无镀膜 |
防反射膜的型号指定 |
AxB mm |
焦距 Fmm |
边缘厚度temm |
中心厚度 tcmm |
后焦距fb mm |
曲率半径R mm |
||
|
型号 |
可见光400~700nm |
近红外633~1064nm |
红外750~1550nm |
||||||
|
CLB-1010-15P |
M |
IR1 |
IR2 |
10x10 |
15 |
2.2 |
4.0 |
12.4 |
7.79 |
|
CLB-1010-20P |
M |
IR1 |
IR2 |
10x10 |
20 |
1.7 |
3.0 |
18.0 |
10.38 |
|
CLB-1010-25P |
M |
IR1 |
IR2 |
10x10 |
25 |
2.0 |
3.0 |
23.0 |
12.98 |
|
CLB-1010-30P |
M |
IR1 |
IR2 |
10x10 |
30 |
2.2 |
3.0 |
28.0 |
15.57 |
|
CLB-1010-40P |
M |
IR1 |
IR2 |
10x10 |
40 |
2.4 |
3.0 |
38.0 |
20.76 |
|
CLB-1020-15P |
M |
IR1 |
IR2 |
10x20 |
15 |
2.2 |
4.0 |
12.4 |
7.79 |
|
CLB-1020-20P |
M |
IR1 |
IR2 |
10x20 |
20 |
1.7 |
3.0 |
18.0 |
10.38 |
|
CLB-1020-25P |
M |
IR1 |
IR2 |
10x20 |
25 |
2.0 |
3.0 |
23.0 |
12.98 |
|
CLB-1020-30P |
M |
IR1 |
IR2 |
10x20 |
30 |
2.2 |
3.0 |
28.0 |
15.57 |
|
CLB-1020-40P |
M |
IR1 |
IR2 |
10x20 |
40 |
2.4 |
3.0 |
38.0 |
20.76 |
|
CLB-1070-15P |
M |
IR1 |
IR2 |
10x70 |
15 |
2.2 |
4.0 |
12.4 |
7.79 |
|
CLB-1070-20P |
M |
IR1 |
IR2 |
10x70 |
20 |
1.7 |
3.0 |
18.0 |
10.38 |
|
CLB-1070-25P |
M |
IR1 |
IR2 |
10x70 |
25 |
2.0 |
3.0 |
23.0 |
12.98 |
|
CLB-1070-30P |
M |
IR1 |
IR2 |
10x70 |
30 |
2.2 |
3.0 |
28.0 |
15.57 |
|
CLB-1070-40P |
M |
IR1 |
IR2 |
10x70 |
40 |
2.4 |
3.0 |
38.0 |
20.76 |
|
CLB-1515-20P |
M |
IR1 |
IR2 |
15x15 |
20 |
1.8 |
5.0 |
16.7 |
10.38 |
|
CLB-1515-25P |
M |
IR1 |
IR2 |
15x15 |
25 |
2.6 |
5.0 |
21.7 |
12.98 |
|
CLB-1515-30P |
M |
IR1 |
IR2 |
15x15 |
30 |
2.1 |
4.0 |
27.4 |
15.57 |
|
CLB-1515-40P |
M |
IR1 |
IR2 |
15x15 |
40 |
2.6 |
4.0 |
37.4 |
20.76 |
|
CLB-1525-20P |
M |
IR1 |
IR2 |
15x25 |
20 |
1.8 |
5.0 |
16.7 |
10.38 |
|
CLB-1525-25P |
M |
IR1 |
IR2 |
15x25 |
25 |
2.6 |
5.0 |
21.7 |
12.98 |
|
CLB-1525-30P |
M |
IR1 |
IR2 |
15x25 |
30 |
2.1 |
4.0 |
27.4 |
15.57 |
|
CLB-1525-40P |
M |
IR1 |
IR2 |
15x25 |
40 |
2.6 |
4.0 |
37.4 |
20.76 |
|
CLB-3030-100P |
M |
IR1 |
IR2 |
30×30 |
100 |
2.8 |
5.0 |
96.7 |
51.90 |
|
CLB-3040-100P |
M |
IR1 |
IR2 |
30×40 |
100 |
2.8 |
5.0 |
96.7 |
51.90 |
|
CLB-3050-1000P |
M |
IR1 |
IR2 |
30×50 |
1000 |
4.8 |
5.0 |
996.7 |
519.00 |
|
CLB-3070-100P |
M |
IR1 |
IR2 |
30×70 |
100 |
2.8 |
5.0 |
96.7 |
51.90 |
|
CLB-30100-200P |
M |
IR1 |
IR2 |
30×100 |
200 |
3.9 |
5.0 |
196.7 |
103.8 |
西格玛光机平凸柱面透镜型号
合成石英，10x10mm~20x30mm
|
型号 |
AxBmm |
焦距f mm |
边缘厚度te mm |
中心厚度mm |
后焦距fb |
曲率半径r |
|
CLSQ-1010-15P |
10×10 |
15 |
1.9 |
4.0 |
12.3 |
6.90 |
|
CLSQ-1010-20P |
10×10 |
20 |
1.5 |
3.0 |
17.9 |
9.20 |
|
CLSQ-1010-25P |
10×10 |
25 |
1.9 |
3.0 |
22.9 |
11.50 |
|
CLSQ-1010-30P |
10×10 |
30 |
2.1 |
3.0 |
27.9 |
13.80 |
|
CLSQ-1010-40P |
10×10 |
40 |
2.3 |
3.0 |
37.9 |
18.40 |
|
CLSQ-1020-15P |
10×20 |
15 |
1.9 |
4.0 |
12.3 |
6.90 |
|
CLSQ-1020-20P |
10×20 |
20 |
1.5 |
3.0 |
17.9 |
9.20 |
|
CLSQ-1020-25P |
10×20 |
25 |
1.9 |
3.0 |
22.9 |
11.50 |
|
CLSQ-1020-30P |
10×20 |
30 |
2.1 |
3.0 |
27.9 |
13.80 |
|
CLSQ-1020-40P |
10×20 |
40 |
2.3 |
3.0 |
37.9 |
18.40 |
|
CLSQ-1070-15P |
10×70 |
15 |
1.9 |
4.0 |
12.3 |
6.90 |
|
CLSQ-1070-20P |
10×70 |
20 |
1.5 |
3.0 |
17.9 |
9.20 |
|
CLSQ-1070-25P |
10×70 |
25 |
1.9 |
3.0 |
22.9 |
11.50 |
|
CLSQ-1070-30P |
10×70 |
30 |
2.1 |
3.0 |
27.9 |
13.80 |
|
CLSQ-1070-40P |
10×70 |
40 |
2.3 |
3.0 |
37.9 |
18.40 |
|
CLSQ-1515-20P |
15×15 |
20 |
2.1 |
6.0 |
16.0 |
9.20 |
|
CLSQ-1515-25P |
15×15 |
25 |
2.2 |
5.0 |
21.6 |
11.50 |
|
CLSQ-1515-30P |
15×15 |
30 |
1.8 |
4.0 |
27.3 |
13.80 |
|
CLSQ-1515-40P |
15×15 |
40 |
2.4 |
4.0 |
37.3 |
18.40 |
|
CLSQ-1570-20P |
15×70 |
20 |
2.1 |
6.0 |
16.0 |
9.20 |
|
CLSQ-1570-25P |
15×70 |
25 |
2.2 |
5.0 |
21.6 |
11.50 |
|
CLSQ-1570-30P |
15×70 |
30 |
1.8 |
4.0 |
27.3 |
13.80 |
|
CLSQ-1570-40P |
15×70 |
40 |
2.4 |
4.0 |
37.3 |
18.40 |
|
CLSQ-2020-70P |
20×20 |
70 |
2.4 |
4.0 |
67.3 |
32.2 |
|
CLSQ-2020-700P |
20×20 |
700 |
3.8 |
4.0 |
697.3 |
322.00 |
|
CLSQ-2030-500P |
20×30 |
500 |
3.7 |
4.0 |
497.3 |
230.00 |
合成石英，20×40mm〜30×30mm
|
型号 |
AxBmm |
焦距f mm |
边缘厚度te mm |
中心厚度mm |
后焦距fb |
曲率半径r |
|
CLSQ-2040-25P |
20×40 |
25 |
1.2 |
7.0 |
20.2 |
11.50 |
|
CLSQ-2040-30P |
20×40 |
30 |
1.7 |
6.0 |
25.9 |
13.80 |
|
CLSQ-2040-40P |
20×40 |
40 |
2.0 |
5.0 |
36.6 |
18.40 |
|
CLSQ-2040-50P |
20×40 |
50 |
1.7 |
4.0 |
47.3 |
23.00 |
|
CLSQ-2040-60P |
20×40 |
60 |
2.1 |
4.0 |
57.3 |
27.60 |
|
CLSQ-2040-70P |
20×40 |
70 |
2.4 |
4.0 |
67.3 |
32.20 |
|
CLSQ-2040-80P |
20×40 |
80 |
2.6 |
4.0 |
77.3 |
36.80 |
|
CLSQ-2040-100P |
20×40 |
100 |
2.9 |
4.0 |
97.3 |
46.00 |
|
CLSQ-20100-130P |
20×100 |
130 |
3.2 |
4.0 |
127.3 |
59.80 |
|
CLSQ-20100-300P |
20×100 |
300 |
3.6 |
4.0 |
297.3 |
138.00 |
|
CLSQ-3030-50P |
30×30 |
50 |
1.4 |
7.0 |
45.2 |
23.00 |
|
CLSQ-3030-1000P |
30×30 |
1000 |
4.8 |
5.0 |
996.6 |
460.00 |
合成石英，30×40mm〜30×100mm
|
型号 |
AxBmm |
焦距f mm |
边缘厚度te mm |
中心厚度mm |
后焦距fb |
曲率半径r |
|
CLSQ-3040-50P |
30×40 |
50 |
1.4 |
7.0 |
45.2 |
23.00 |
|
CLSQ-3040-60P |
30×40 |
60 |
1.6 |
6.0 |
55.9 |
27.60 |
|
CLSQ-3040-70P |
30×40 |
70 |
2.3 |
6.0 |
65.9 |
32.20 |
|
CLSQ-3040-80P |
30×40 |
80 |
1.8 |
5.0 |
79.6 |
36.80 |
|
CLSQ-3040-100P |
30×40 |
100 |
2.5 |
5.0 |
96.6 |
46.00 |
|
CLSQ-3040-130P |
30×40 |
130 |
3.1 |
5.0 |
126.6 |
59.80 |
|
CLSQ-3040-150P |
30×40 |
150 |
3.3 |
5.0 |
146.6 |
69.00 |
|
CLSQ-3040-200P |
30×40 |
200 |
3.8 |
5.0 |
196.6 |
92.00 |
|
CLSQ-3040-250P |
30×40 |
250 |
4.0 |
5.0 |
246.6 |
115.00 |
|
CLSQ-3040-300P |
30×40 |
300 |
4.2 |
5.0 |
296.6 |
138.00 |
|
CLSQ-3040-400P |
30×40 |
400 |
4.4 |
5.0 |
396.6 |
184.00 |
|
CLSQ-3040-500P |
30×40 |
500 |
4.4 |
5.0 |
496.6 |
230.00 |
|
CLSQ-3040-700P |
30×40 |
700 |
4.7 |
5.0 |
696.6 |
322.00 |
|
CLSQ-3040-1000P |
30×40 |
1000 |
4.8 |
5.0 |
996.6 |
460.00 |
|
CLSQ-3050-50P |
30×50 |
50 |
1.4 |
7.0 |
45.2 |
23.00 |
|
CLSQ-3050-1000P |
30×50 |
1000 |
4.8 |
5.0 |
996.6 |
460.00 |
|
CLSQ-30100-130P |
30×100 |
130 |
3.0 |
5.0 |
126.6 |
59.8 |
|
CLSQ-30100-500P |
30×100 |
500 |
4.4 |
5.0 |
496.6 |
230.00 |
想要了解更多OptoSigma平凸柱面透镜型号规格参数，请联系我们。
