可见光气隙消色差聚焦透镜不使用胶合透镜，而使用空气隙型消色差的聚光透镜。可以嵌入激光加工机械中，使用机内的532nm高输出激光进行同轴照明，作为聚光透镜使用。通过光学优化设计，校正了以532nm为中心的宽带范围内色差。
所属品牌： 日本OptoSigma
可见光气隙消色差聚焦透镜不使用胶合透镜，而使用空气隙型消色差的聚光透镜。可以嵌入激光加工机械中，使用机内的532nm高输出激光进行同轴照明，作为聚光透镜使用。通过光学优化设计，校正了以532nm为中心的宽带范围内色差。焦距60mm以上的透镜，对准直激光成像后的焦点光斑直径几乎接近衍射极限。可见光空气隙消色差透镜表面镀有增透膜，反射光量损失很小，聚光效率高。

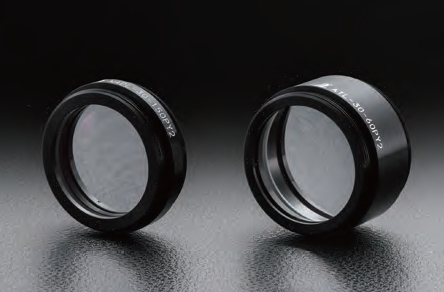

Optosigma可见光空气隙消色差透镜包含ATL/NADL系列，有ATL-30-40PY2至ATL-30-200PY2等型号。采用空气隙型设计而不是胶合方式。可见光空气隙消色差透镜焦距在40-200mm，通过光学优化校正以532nm为中心的宽带色差，可消色差波长为486nm,532nm,656nm。
Optosigma空气隙可见光消色差透镜NADL/ATL功能说明图
Sigamkoki可见光气隙消色差聚焦透镜ATL/NADL型号汇总列表
|
型号 |
焦距f〔mm〕 |
长度L〔mm〕 |
NA |
WD〔mm〕 |
|
ATL-30-40PY2 |
40.2 |
22 |
0.34 |
30.1 |
|
ATL-30-50PY2 |
49.4 |
22 |
0.27 |
39.0 |
|
ATL-30-60PY2 |
58.9 |
22 |
0.23 |
49.0 |
|
NADL-30-80PY2 |
80.1 |
13 |
0.17 |
71.8 |
|
NADL-30-100PY2 |
99.8 |
13 |
0.14 |
91.9 |
|
NADL-30-150PY2 |
150.0 |
12 |
0.09 |
142.1 |
|
NADL-30-200PY2 |
199.8 |
12 |
0.07 |
193.1 |
Optosigma ATL/NADL空气隙可见光消色差透镜技术指标
|
共同指标 |
|
|
材质 |
冕牌玻璃－（空气隙）－（火石玻璃） |
|
镜筒材质 |
铝合金 表面处理：阳板氧化发黑 |
|
设计波长 |
486nm，532nm，656nm |
|
入射角公差 |
可见光增透膜 |
|
视场角 |
±１° |
|
激光损伤阈值 |
1J/cm2（脉冲宽10nm，重复频率20Hz） |

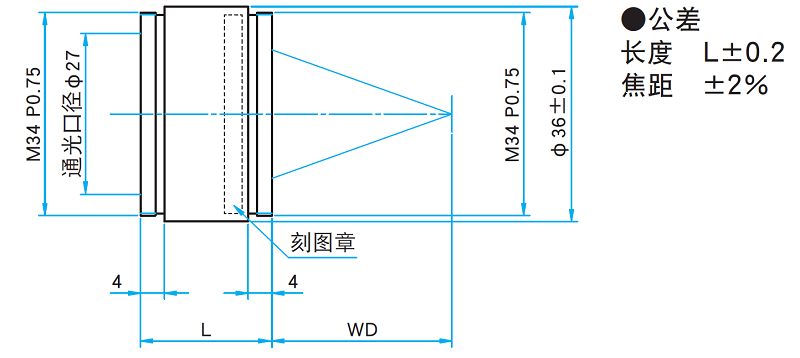

西格玛光机空气隙可见光消色差透镜NADL/ATL外形图
Optosigma可见光气隙消色差聚焦透镜ATL/NADL使用注意事项
-可见光空气隙消色差透镜令无限远物体成像于焦点位置，或将点光源转化为平行光。如果要对近距离的物体进行成像，透镜的光学性能将不能得到充分发挥。
-入射光要从指定方向进入聚光透镜，一定要使平行光从上面（刻图章）入射到透镜中。如果入射光从反方向射入透镜，将导致球差恶化，焦点光斑变大，成像模糊。
-在设计波长之外的条件下使用时，可能导致球差恶化，透过率降低。
-使用大功率激光器，或在热源附近使用时，可能导致聚光透镜温度升高，焦距变化。如果长时间使用时一定要有良好的散热措施。
-入射光束直径太小的话，反而不能得到小的光斑。
西格玛光机可见光空气隙消色差透镜NADL/ATL使用信息
-西格玛光机承接制造产品目录之外的高能量脉冲激光或指定波长的产品。
-按照客户技术指标，可以进行数百个量级的批量生产。
-为了保护透镜以避免被激光加工时溅出的粉末所损伤，可以配置另外销售的保护窗玻璃。
-西格玛光机备有固定聚光透镜的专用支架（CHF-M34-30)。
-关于各波长的焦距，请参考网页的［焦距随波长变化表］
