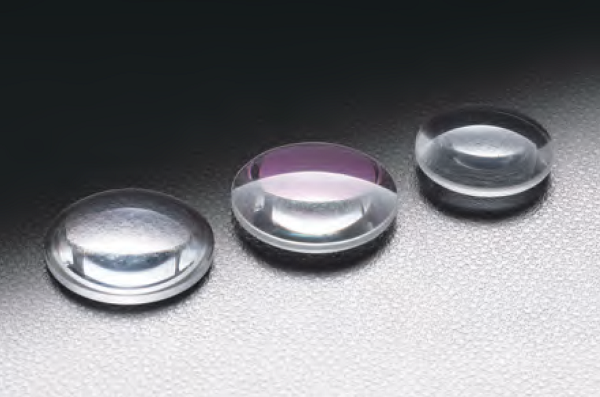

Sigmakoki高性价比凸透镜包括2种类型：平凸透镜，双凸透镜。除没镀膜的产品外，还提供镀了可见光/近红外/红外用防反射膜的标准透镜系列
所属品牌： 日本OptoSigma
表面质量仅次于球面凸透镜（SLB-P）的高性价比凸透镜。可用于照明或观察等，表面质量要求不很高的光学系统。除表面质量外，其他技术指标与球面凸透镜（SLB-P）相同。如果不是用于激光高精度实验，推荐使用经济型BK7球面凸透镜。Sigmakoki高性价比凸透镜包括2种类型：平凸透镜，双凸透镜。除没镀膜的产品外，还提供镀了可见光/近红外/红外用防反射膜的标准透镜系列
Optosigma高性价比凸透镜S-SLB-P/S-SLB-B-P使用注意事项
-球面平凸透镜，球面双凸透镜都有色差，其焦距随波长变化。各波长的焦距请参考网页上的“焦距随波长变化特性数据”
-入射光束有方向性。请务必从经济型BK7球面凸透镜凸面侧入射。否则球差大，光斑变大，成像会模糊。
-无镀膜产品因透镜的正面和反面都有较大的反射损失，所以透过率为 90%左右。
西格玛光机球面双凸镜S-SLB-P/S-SLB-B-P防反射膜指定方法
【例】S-SLB-100-500PM透镜指定近红外用（633〜1064nm）的防反射膜时
|
AR膜类型 |
型号 |
适用波长〔nm〕 |
透过率〔％〕 |
|
可见光谱区 |
SLB-100B-500PM |
400〜700 |
＞平均99 |
|
近红外谱区 |
SLB-100B-500PIR1 |
633〜1064 |
＞平均98.5 |
|
红外谱区 |
SLB-100B-500PIR2 |
750〜1550 |
＞平均98.5 |
上述型号为S-SLB-100-500PM透镜上镀有防反射膜时的例子。防反射膜可以镀在所有SLB系列的透镜上。
Optosigma经济型BK7球面凸透镜S-SLB-P/S-SLB-B-P技术指标
|
共同指标 |
|
|
材质 |
BK7 |
|
设计波长 |
546.1nm |
|
折射率 |
ne＝1.519 |
|
偏心 |
＜3′ |
|
镀膜 |
无镀膜：型号末尾 P |
|
防反射膜：型号末尾 PM, PIR1, PIR2 |
|
|
激光损伤阈值 （参考值） |
防反射膜 4J/cm2 |
|
脉冲宽10ns，重复频率20Hz |
|
|
有效直径 |
外径的90％ 无镀膜 |
|
外径的85％ 镀膜 φ10≦D |
|
|
外径的83％ 镀膜 D＜φ10 |
|
|
表面质量 |
60－40 |

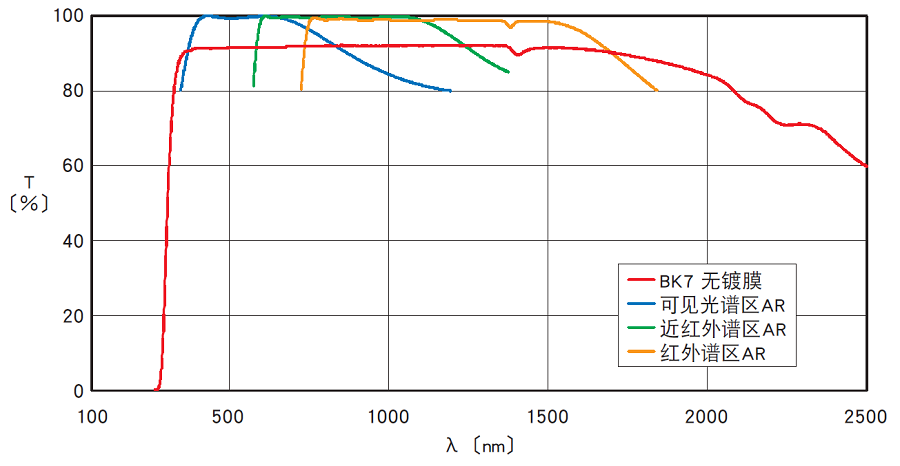

Sigmakoki经济型球面凸透镜S-SLB-P/S-SLB-B-P透过率波长特性图（T：透过率）

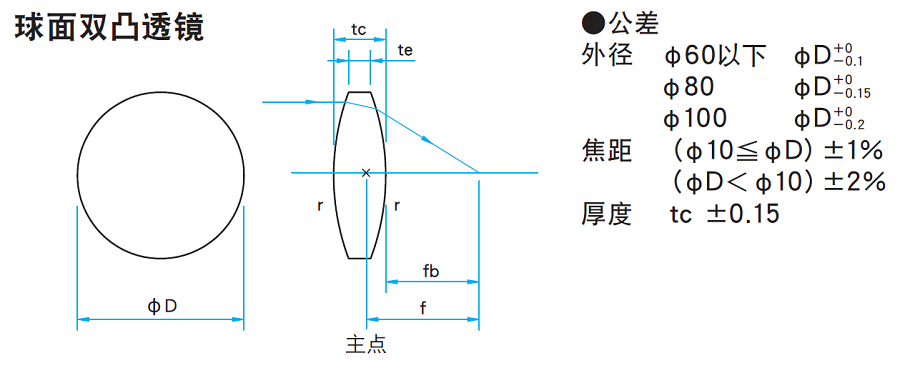

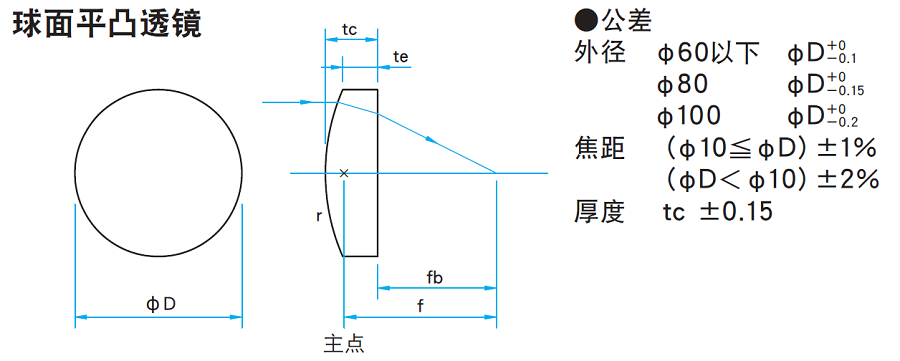

西格玛光机经济型球面凸透镜外形图

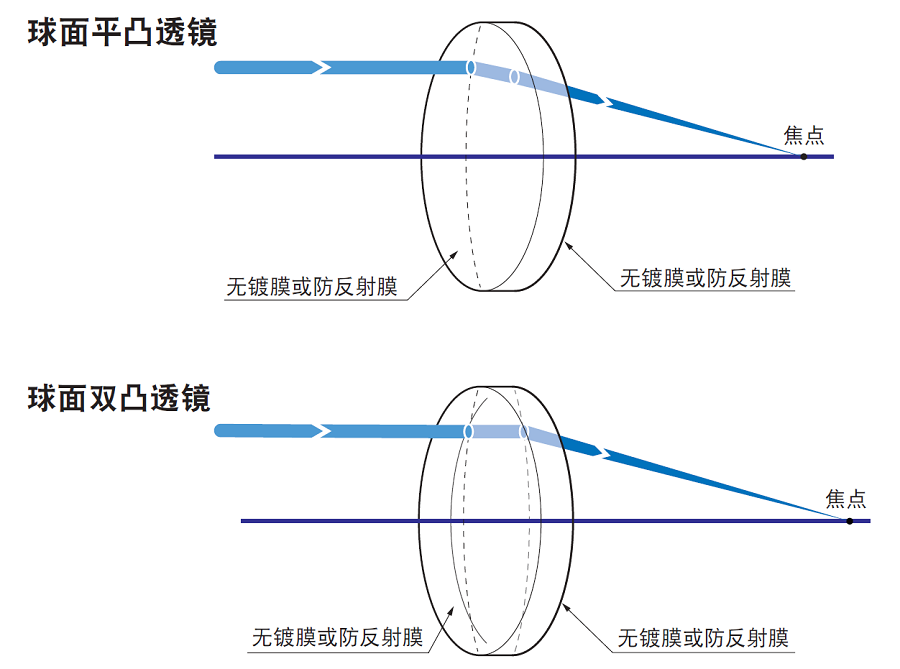

Optosigma经济型球面凸透镜S-SLB-P/S-SLB-B-P功能说明图
Sigamkoki 经济型平凸透镜,S-SLB-P,经济型双凸透镜,S-SLB-B-P型号汇总列表
经济型平凸透镜S-SLB-P
|
无镀膜 |
防反射膜的型号指定 |
外径 φD(mm) |
焦距 f(mm) |
边缘厚度te(mm) |
中心厚度tc(mm) |
后焦距fb(mm) |
曲率半径r(mm) |
||
|
型号 |
可见光400〜700nm |
近红外633〜1064nm |
红外750〜1550nm |
||||||
|
S-SLB-06-08P |
M |
IR1 |
IR2 |
φ6 |
8 |
1.0 |
2.3 |
6.5 |
4.15 |
|
S-SLB-06-10P |
M |
IR1 |
IR2 |
φ6 |
10 |
1.0 |
2.0 |
8.7 |
5.19 |
|
S-SLB-07-20P |
M |
IR1 |
IR2 |
φ7 |
20 |
1.7 |
2.3 |
18.5 |
10.38 |
|
S-SLB-07-40P |
M |
IR1 |
IR2 |
φ7 |
40 |
1.6 |
1.9 |
38.8 |
20.76 |
|
S-SLB-08-10P |
M |
IR1 |
IR2 |
φ8 |
10 |
1.5 |
3.4 |
7.8 |
5.19 |
|
S-SLB-08-15P |
M |
IR1 |
IR2 |
φ8 |
15 |
1.5 |
2.6 |
13.3 |
7.79 |
|
S-SLB-08-25P |
M |
IR1 |
IR2 |
φ8 |
25 |
1.5 |
2.1 |
23.6 |
12.98 |
|
S-SLB-08-40P |
M |
IR1 |
IR2 |
φ8 |
40 |
1.5 |
1.9 |
38.8 |
20.76 |
|
S-SLB-10-15P |
M |
IR1 |
IR2 |
φ10 |
15 |
2.0 |
3.8 |
12.5 |
7.79 |
|
S-SLB-10-20P |
M |
IR1 |
IR2 |
φ10 |
20 |
2.0 |
3.3 |
17.8 |
10.38 |
|
S-SLB-10-25P |
M |
IR1 |
IR2 |
φ10 |
25 |
2.0 |
3.0 |
23.0 |
12.98 |
|
S-SLB-10-30P |
M |
IR1 |
IR2 |
φ10 |
30 |
2.0 |
2.8 |
28.1 |
15.57 |
|
S-SLB-10-40P |
M |
IR1 |
IR2 |
φ10 |
40 |
2.0 |
2.6 |
38.3 |
20.76 |
|
S-SLB-10-50P |
M |
IR1 |
IR2 |
φ10 |
50 |
2.0 |
2.5 |
48.4 |
25.95 |
|
S-SLB-10-60P |
M |
IR1 |
IR2 |
φ10 |
60 |
2.0 |
2.4 |
58.4 |
31.14 |
|
S-SLB-10-70P |
M |
IR1 |
IR2 |
φ10 |
70 |
2.0 |
2.3 |
68.5 |
36.33 |
|
S-SLB-10-100P |
M |
IR1 |
IR2 |
φ10 |
100 |
2.0 |
2.2 |
98.5 |
51.90 |
|
S-SLB-15-20P |
M |
IR1 |
IR2 |
φ15 |
20 |
2.0 |
5.2 |
16.6 |
10.38 |
|
S-SLB-15-25P |
M |
IR1 |
IR2 |
φ15 |
25 |
2.0 |
4.4 |
22.1 |
12.98 |
|
S-SLB-15-30P |
M |
IR1 |
IR2 |
φ15 |
30 |
2.0 |
3.9 |
27.4 |
15.57 |
|
S-SLB-15-40P |
M |
IR1 |
IR2 |
φ15 |
40 |
2.0 |
3.4 |
37.8 |
20.76 |
|
S-SLB-15-50P |
M |
IR1 |
IR2 |
φ15 |
50 |
2.0 |
3.1 |
48.0 |
25.95 |
|
S-SLB-15-60P |
M |
IR1 |
IR2 |
φ15 |
60 |
2.0 |
2.9 |
58.1 |
31.14 |
|
S-SLB-15-70P |
M |
IR1 |
IR2 |
φ15 |
70 |
2.0 |
2.8 |
68.2 |
36.33 |
|
S-SLB-15-80P |
M |
IR1 |
IR2 |
φ15 |
80 |
2.0 |
2.7 |
78.2 |
41.52 |
|
S-SLB-15-90P |
M |
IR1 |
IR2 |
φ15 |
90 |
2.0 |
2.6 |
88.3 |
46.71 |
|
S-SLB-15-100P |
M |
IR1 |
IR2 |
φ15 |
100 |
2.0 |
2.5 |
98.3 |
51.90 |
|
S-SLB-15-120P |
M |
IR1 |
IR2 |
φ15 |
120 |
2.0 |
2.5 |
118.4 |
62.28 |
|
S-SLB-15-150P |
M |
IR1 |
IR2 |
φ15 |
150 |
2.0 |
2.4 |
148.4 |
77.85 |
|
S-SLB-20-25P |
M |
IR1 |
IR2 |
φ20 |
25 |
2.0 |
6.7 |
20.6 |
12.98 |
|
S-SLB-20-30P |
M |
IR1 |
IR2 |
φ20 |
30 |
2.0 |
5.6 |
26.3 |
15.57 |
|
S-SLB-20-40P |
M |
IR1 |
IR2 |
φ20 |
40 |
2.0 |
4.6 |
37.0 |
20.76 |
|
S-SLB-20-50P |
M |
IR1 |
IR2 |
φ20 |
50 |
2.0 |
4.0 |
47.4 |
25.95 |
|
S-SLB-20-60P |
M |
IR1 |
IR2 |
φ20 |
60 |
2.0 |
3.6 |
57.6 |
31.14 |
|
S-SLB-20-70P |
M |
IR1 |
IR2 |
φ20 |
70 |
2.0 |
3.4 |
67.8 |
36.33 |
|
S-SLB-20-80P |
M |
IR1 |
IR2 |
φ20 |
80 |
2.0 |
3.2 |
77.9 |
41.52 |
|
S-SLB-20-90P |
M |
IR1 |
IR2 |
φ20 |
90 |
2.0 |
3.1 |
88.0 |
46.71 |
|
S-SLB-20-100P |
M |
IR1 |
IR2 |
φ20 |
100 |
2.0 |
3.0 |
98.0 |
51.90 |
|
S-SLB-20-120P |
M |
IR1 |
IR2 |
φ20 |
120 |
2.0 |
2.8 |
118.2 |
62.28 |
|
S-SLB-20-150P |
M |
IR1 |
IR2 |
φ20 |
150 |
2.0 |
2.6 |
148.3 |
77.85 |
|
S-SLB-20-170P |
M |
IR1 |
IR2 |
φ20 |
170 |
2.0 |
2.6 |
168.2 |
88.23 |
|
S-SLB-20-200P |
M |
IR1 |
IR2 |
φ20 |
200 |
2.0 |
2.5 |
198.4 |
103.80 |
|
S-SLB-25-30P |
M |
IR1 |
IR2 |
φ25 |
30 |
2.0 |
8.3 |
24.5 |
15.57 |
|
S-SLB-25-35P |
M |
IR1 |
IR2 |
φ25 |
35 |
2.0 |
7.0 |
30.4 |
18.17 |
|
S-SLB-25-40P |
M |
IR1 |
IR2 |
φ25 |
40 |
2.0 |
6.2 |
36.0 |
20.76 |
|
S-SLB-25-50P |
M |
IR1 |
IR2 |
φ25 |
50 |
2.0 |
5.2 |
46.6 |
25.95 |
|
S-SLB-25-70P |
M |
IR1 |
IR2 |
φ25 |
70 |
2.0 |
4.2 |
67.2 |
36.33 |
|
S-SLB-25-80P |
M |
IR1 |
IR2 |
φ25 |
80 |
2.0 |
3.9 |
77.4 |
41.52 |
|
S-SLB-25-90P |
M |
IR1 |
IR2 |
φ25 |
90 |
2.0 |
3.7 |
87.6 |
46.71 |
|
S-SLB-25-100P |
M |
IR1 |
IR2 |
φ25 |
100 |
2.0 |
3.5 |
97.7 |
51.90 |
|
S-SLB-25-120P |
M |
IR1 |
IR2 |
φ25 |
120 |
2.0 |
3.3 |
117.8 |
62.28 |
|
S-SLB-25-150P |
M |
IR1 |
IR2 |
φ25 |
150 |
2.0 |
3.0 |
148.0 |
77.85 |
|
S-SLB-25-200P |
M |
IR1 |
IR2 |
φ25 |
200 |
2.0 |
2.8 |
198.2 |
103.80 |
|
S-SLB-30-35P |
M |
IR1 |
IR2 |
φ30 |
35 |
2.0 |
9.9 |
28.5 |
18.17 |
|
S-SLB-30-40P |
M |
IR1 |
IR2 |
φ30 |
40 |
2.0 |
8.4 |
34.5 |
20.76 |
|
S-SLB-30-50P |
M |
IR1 |
IR2 |
φ30 |
50 |
2.0 |
6.8 |
45.5 |
25.95 |
|
S-SLB-30-60P |
M |
IR1 |
IR2 |
φ30 |
60 |
2.0 |
5.9 |
56.1 |
31.14 |
|
S-SLB-30-70P |
M |
IR1 |
IR2 |
φ30 |
70 |
2.0 |
5.2 |
66.5 |
36.33 |
|
S-SLB-30-80P |
M |
IR1 |
IR2 |
φ30 |
80 |
2.0 |
4.8 |
76.8 |
41.52 |
|
S-SLB-30-90P |
M |
IR1 |
IR2 |
φ30 |
90 |
2.0 |
4.5 |
87.1 |
46.71 |
|
S-SLB-30-100P |
M |
IR1 |
IR2 |
φ30 |
100 |
2.0 |
4.2 |
97.2 |
51.90 |
|
S-SLB-30-120P |
M |
IR1 |
IR2 |
φ30 |
120 |
2.0 |
3.8 |
117.5 |
62.28 |
|
S-SLB-30-150P |
M |
IR1 |
IR2 |
φ30 |
150 |
2.0 |
3.5 |
147.7 |
77.85 |
|
S-SLB-30-170P |
M |
IR1 |
IR2 |
φ30 |
170 |
2.0 |
3.3 |
167.8 |
88.23 |
|
S-SLB-30-200P |
M |
IR1 |
IR2 |
φ30 |
200 |
2.0 |
3.1 |
198.0 |
103.80 |
|
S-SLB-30-250P |
M |
IR1 |
IR2 |
φ30 |
250 |
2.0 |
2.9 |
248.1 |
129.75 |
|
S-SLB-30-300P |
M |
IR1 |
IR2 |
φ30 |
300 |
2.0 |
2.7 |
298.2 |
155.70 |
|
S-SLB-30-350P |
M |
IR1 |
IR2 |
φ30 |
350 |
2.0 |
2.6 |
348.3 |
181.65 |
|
S-SLB-40-50P |
M |
IR1 |
IR2 |
φ40 |
50 |
2.0 |
11.4 |
42.5 |
25.95 |
|
S-SLB-40-60P |
M |
IR1 |
IR2 |
φ40 |
60 |
2.0 |
9.3 |
53.9 |
31.14 |
|
S-SLB-40-70P |
M |
IR1 |
IR2 |
φ40 |
70 |
2.0 |
8.0 |
64.7 |
36.33 |
|
S-SLB-40-80P |
M |
IR1 |
IR2 |
φ40 |
80 |
2.0 |
7.1 |
75.3 |
41.52 |
|
S-SLB-40-90P |
M |
IR1 |
IR2 |
φ40 |
90 |
2.0 |
6.5 |
85.7 |
46.71 |
|
S-SLB-40-100P |
M |
IR1 |
IR2 |
φ40 |
100 |
2.0 |
6.0 |
96.0 |
51.90 |
|
S-SLB-40-120P |
M |
IR1 |
IR2 |
φ40 |
120 |
2.0 |
5.3 |
116.5 |
62.28 |
|
S-SLB-40-150P |
M |
IR1 |
IR2 |
φ40 |
150 |
2.0 |
4.6 |
147.0 |
77.85 |
|
S-SLB-40-170P |
M |
IR1 |
IR2 |
φ40 |
170 |
2.0 |
4.3 |
167.2 |
88.23 |
|
S-SLB-40-200P |
M |
IR1 |
IR2 |
φ40 |
200 |
2.0 |
3.9 |
197.4 |
103.80 |
|
S-SLB-40-250P |
M |
IR1 |
IR2 |
φ40 |
250 |
2.0 |
3.6 |
247.7 |
129.75 |
|
S-SLB-40-1000P |
M |
IR1 |
IR2 |
φ40 |
1000 |
2.0 |
2.4 |
998.4 |
519.00 |
|
S-SLB-50-70P |
M |
IR1 |
IR2 |
φ50 |
70 |
3.0 |
13.0 |
61.5 |
36.33 |
|
S-SLB-50-90P |
M |
IR1 |
IR2 |
φ50 |
90 |
3.0 |
10.3 |
83.2 |
46.71 |
|
S-SLB-50-100P |
M |
IR1 |
IR2 |
φ50 |
100 |
3.0 |
9.4 |
93.8 |
51.90 |
|
S-SLB-50-120P |
M |
IR1 |
IR2 |
φ50 |
120 |
3.0 |
8.2 |
114.6 |
62.28 |
|
S-SLB-50-150P |
M |
IR1 |
IR2 |
φ50 |
150 |
3.0 |
7.1 |
145.3 |
77.85 |
|
S-SLB-50-170P |
M |
IR1 |
IR2 |
φ50 |
170 |
3.0 |
6.6 |
165.6 |
88.23 |
|
S-SLB-50-200P |
M |
IR1 |
IR2 |
φ50 |
200 |
3.0 |
6.1 |
196.0 |
103.80 |
|
S-SLB-60-70P |
M |
IR1 |
IR2 |
φ60 |
70 |
3.0 |
18.8 |
57.6 |
36.33 |
|
S-SLB-60-100P |
M |
IR1 |
IR2 |
φ60 |
100 |
3.0 |
12.5 |
91.7 |
51.90 |
|
S-SLB-60-120P |
M |
IR1 |
IR2 |
φ60 |
120 |
3.0 |
10.7 |
113.0 |
62.28 |
|
S-SLB-60-150P |
M |
IR1 |
IR2 |
φ60 |
150 |
3.0 |
9.0 |
144.1 |
77.85 |
|
S-SLB-80-150P |
M |
IR1 |
IR2 |
φ80 |
150 |
3.0 |
14.1 |
140.8 |
77.85 |
|
S-SLB-80-250P |
M |
IR1 |
IR2 |
φ80 |
250 |
3.0 |
9.3 |
243.9 |
129.75 |
|
S-SLB-100-150P |
M |
IR1 |
IR2 |
φ100 |
150 |
3.0 |
21.2 |
136.1 |
77.85 |
|
S-SLB-100-200P |
M |
IR1 |
IR2 |
φ100 |
200 |
3.0 |
15.8 |
189.6 |
103.80 |
|
S-SLB-100-250P |
M |
IR1 |
IR2 |
φ100 |
250 |
3.0 |
13.0 |
241.4 |
129.75 |
|
S-SLB-100-300P |
M |
IR1 |
IR2 |
φ100 |
300 |
3.0 |
11.2 |
292.6 |
155.70 |
|
S-SLB-100-500P |
M |
IR1 |
IR2 |
φ100 |
500 |
3.0 |
7.9 |
494.8 |
259.50 |
|
S-SLB-100-1000P |
M |
IR1 |
IR2 |
φ100 |
1000 |
3.0 |
5.4 |
996.4 |
519.00 |
经济型双凸透镜S-SLB-B-P
|
无镀膜 |
防反射膜的型号指定 |
外径 φD(mm) |
焦距 f(mm) |
边缘厚度te(mm) |
中心厚度tc(mm) |
后焦距fb(mm) |
曲率半径r(mm) |
||
|
型号 |
可见光400〜700nm |
近红外633〜1064nm |
红外750〜1550nm |
||||||
|
S-SLB-05B-08P |
M |
IR1 |
IR2 |
φ5 |
8.4 |
1.4 |
2.1 |
7.6 |
8.30 |
|
S-SLB-05B-20P |
M |
IR1 |
IR2 |
φ5 |
20.2 |
1.1 |
1.4 |
19.8 |
20.76 |
|
S-SLB-06B-06P |
M |
IR1 |
IR2 |
φ6 |
6.4 |
1.0 |
2.5 |
5.6 |
6.23 |
|
S-SLB-08B-08P |
M |
IR1 |
IR2 |
φ8 |
8.6 |
1.5 |
3.6 |
7.4 |
8.30 |
|
S-SLB-10B-10P |
M |
IR1 |
IR2 |
φ10 |
10.8 |
2.0 |
4.6 |
9.2 |
10.38 |
|
S-SLB-10B-15P |
M |
IR1 |
IR2 |
φ10 |
15.6 |
2.0 |
3.6 |
14.4 |
15.57 |
|
S-SLB-10B-20P |
M |
IR1 |
IR2 |
φ10 |
20.5 |
2.0 |
3.2 |
19.5 |
20.76 |
|
S-SLB-10B-40P |
M |
IR1 |
IR2 |
φ10 |
40.4 |
2.0 |
2.6 |
39.6 |
41.52 |
|
S-SLB-15B-15P |
M |
IR1 |
IR2 |
φ15 |
16.0 |
2.0 |
5.9 |
14.0 |
15.57 |
|
S-SLB-15B-20P |
M |
IR1 |
IR2 |
φ15 |
20.8 |
2.0 |
4.8 |
19.2 |
20.76 |
|
S-SLB-15B-30P |
M |
IR1 |
IR2 |
φ15 |
30.6 |
2.0 |
3.8 |
29.4 |
31.14 |
|
S-SLB-15B-40P |
M |
IR1 |
IR2 |
φ15 |
40.6 |
2.0 |
3.4 |
39.4 |
41.52 |
|
S-SLB-20B-30P |
M |
IR1 |
IR2 |
φ20 |
31.0 |
2.0 |
5.3 |
29.1 |
31.14 |
|
S-SLB-20B-40P |
M |
IR1 |
IR2 |
φ20 |
40.7 |
2.0 |
4.4 |
39.3 |
41.52 |
|
S-SLB-20B-50P |
M |
IR1 |
IR2 |
φ20 |
50.7 |
2.0 |
3.9 |
49.3 |
51.90 |
|
S-SLB-25B-35P |
M |
IR1 |
IR2 |
φ25 |
36.1 |
2.0 |
6.4 |
33.9 |
36.33 |
|
S-SLB-25B-50P |
M |
IR1 |
IR2 |
φ25 |
50.8 |
2.0 |
5.1 |
49.2 |
51.90 |
|
S-SLB-25B-60P |
M |
IR1 |
IR2 |
φ25 |
60.8 |
2.0 |
4.5 |
59.2 |
62.28 |
|
S-SLB-25B-70P |
M |
IR1 |
IR2 |
φ25 |
70.7 |
2.0 |
4.2 |
69.3 |
72.66 |
|
S-SLB-30B-30P |
M |
IR1 |
IR2 |
φ30 |
31.7 |
2.0 |
9.7 |
28.3 |
31.14 |
|
S-SLB-30B-40P |
M |
IR1 |
IR2 |
φ30 |
41.3 |
2.0 |
7.6 |
38.7 |
41.52 |
|
S-SLB-40B-40P |
M |
IR1 |
IR2 |
φ40 |
42.1 |
2.0 |
12.3 |
37.9 |
41.52 |
|
S-SLB-40B-50P |
M |
IR1 |
IR2 |
φ40 |
51.7 |
2.0 |
10.0 |
48.3 |
51.90 |
|
S-SLB-40B-60P |
M |
IR1 |
IR2 |
φ40 |
61.4 |
2.0 |
8.6 |
58.6 |
62.28 |
|
S-SLB-40B-100P |
M |
IR1 |
IR2 |
φ40 |
101.0 |
2.0 |
5.9 |
99.0 |
103.80 |
|
S-SLB-40B-150P |
M |
IR1 |
IR2 |
φ40 |
150.8 |
2.0 |
4.6 |
149.2 |
155.70 |
|
S-SLB-50B-150P |
M |
IR1 |
IR2 |
φ50 |
151.2 |
3.0 |
7.0 |
148.8 |
155.70 |
|
S-SLB-50B-200P |
M |
IR1 |
IR2 |
φ50 |
201.0 |
3.0 |
6.0 |
199.0 |
207.60 |
200/308/400消色差透镜
紫外消色差聚焦透镜是NA为0.1以下的透镜，对准直激光成像后的焦点光斑直径几乎接近衍射极限。没有使用吸收紫外光的玻璃或粘接剂，具有良好的耐光性。
查看详细
可见光气隙消色差聚焦双合透镜
可见光气隙消色差聚焦透镜不使用胶合透镜，而使用空气隙型消色差的聚光透镜。可以嵌入激光加工机械中，使用机内的532nm高输出激光进行同轴照明，作为聚光透镜使用。通过光学优化设计，校正了以532nm为中心的宽带范围内色差。
查看详细
ETL/EDL/NEDL准分子激光空气隙透镜
准分子激光空气隙透镜是在紫外光谱区域有高透过率的合成石英透镜构成的紫外激光用聚光透镜。没有使用吸收紫外光的玻璃或粘着剂，所以耐光性很好。248nm透镜由2枚或3枚球面透镜的组成，校正了球差和慧差。
查看详细
西格玛光机非球面平凸透镜
把平凸透镜的凸面改成非球面形状，可制作球差小的短焦距透镜，也就是OptoSigma非球面平凸透镜。西格玛光机非球面平凸透镜常被用于汇聚照明光，或准直点光源。
查看详细
