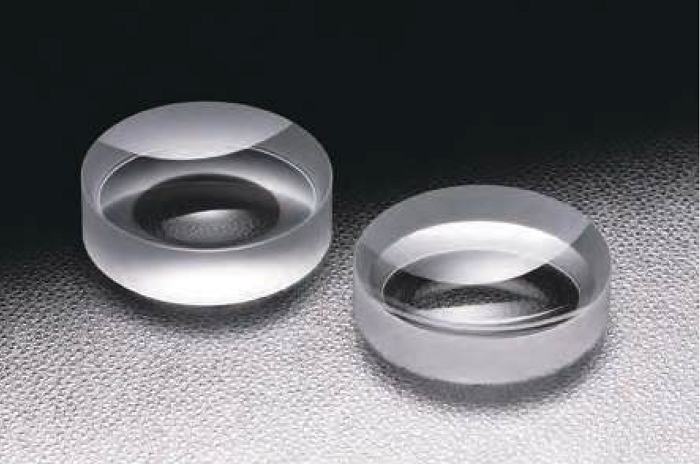

Optosigma球面双凹镜两面都为凹面，在狭小空间里有效地折射光线，可以扩大光束的透镜。可以扩大照明光的照射面积。有从可见光到近红外用的BK7材料的透镜，和可用于350nm以下紫外光的石英透镜这两种类型。
所属品牌： 日本OptoSigma
Optosigma球面双凹镜两面都为凹面，在狭小空间里有效地折射光线，可以扩大光束的透镜。可以扩大照明光的照射面积。有从可见光到近红外用的BK7材料的透镜，和可用于350nm以下紫外光的石英透镜这两种类型。BK7材料的透镜中，备有可见光·近红外·红外三种类型的防反射膜的透镜。从丰富细化的外径尺寸和焦距的系列产品中，选择符合您的技术要求的产品。
Optosigma双凹球面透镜SLSQ-B-N/SLB-B-N技术指标
|
材质 |
SLB：BK7SLSQ：合成石英 |
|
设计波长 |
546.1nm |
|
折射率 |
BK7：ne＝1.519 |
|
合成石英：ne＝1.460 |
|
|
镀膜 |
无镀膜：型号末尾N |
|
防反射膜：型号末尾NM,NIR1,NIR2 |
|
|
激光损伤阈值（参考值） |
防反射膜4J/cm2 脉冲宽10ns，重复频率20Hz |
|
有效直径 |
外径的90％无镀膜 |
|
外径的85％镀膜 |
|
|
表面质量 |
20－10 |

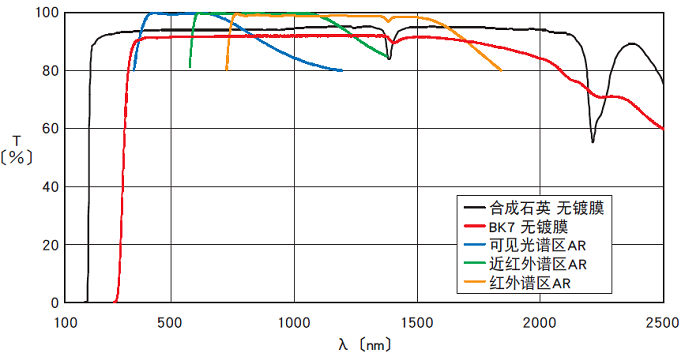

西格玛光机双凹球面透镜SLSQ-B-N/SLB-B-N透过率波长特性图（T：透过率）

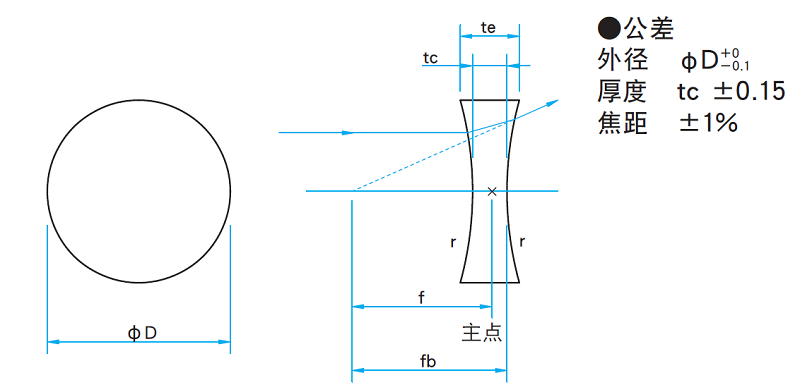

西格玛光机球面双凹透镜外形图

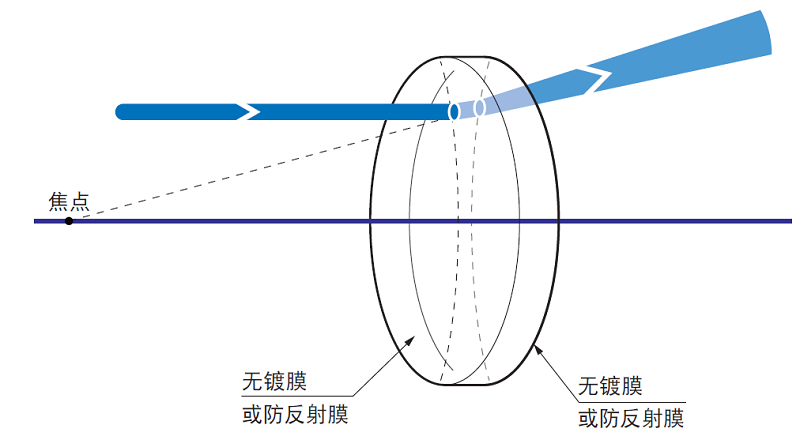

Optosigma球面双凹透镜SLSQ-B-N/SLB-B-N功能说明图
西格玛光机球面双凹透镜SLB-B-N/SLSQ-B-N产品信息
- Sigmakoki承接制造产品目录之外的外径尺寸或焦距的产品。
-Optosigma也承接制造无镀膜透镜上蒸镀特定波长的防反射膜的产品。
-双凹球面透镜的具体设计数据，请在官网上确认。
-Optosigma备有激光加工用的空气隙型聚光透镜（NYTL/NYDL）。
Optosigma球面双凹镜SLB-B-N/SLSQ-B-N使用注意事项
- 凹透镜不能单独聚集光，也不能成实像。请和凸透镜组合在一起使用。
- Sigmakoki球面双凹透镜有色差，焦距随波长变化。各波长的焦距请参考网页上的 “焦距随波长变化特性数据”确认。
-使用高能量的脉冲激光时，由于凹面的反射光，在光路上聚积形成焦点光斑后，可能会出现闪光。用于脉冲激光时，请使用平凹透镜。
-无镀膜产品由于透镜的正面和反面都存在反射损失，透过率为90%左右。
-凹面的外侧棱线加工有倒角，因此，有时边缘厚度（te）会比设计值小- 在可见光以外的波长条件下使用，色差可能会变大，而且，透过率可能降低。
西格玛光机球面双凹镜SLB-B-N/SLSQ-B-N防反射膜指定方法
【例】SLB-50.8B-200N透镜指定近红外用（633〜1064nm）的防反射膜时
|
AR膜类型 |
型号 |
适用波长〔nm〕 |
透过率〔％〕 |
|
可见光谱区 |
SLB-50.8B-200NM |
400〜700 |
＞平均99 |
|
近红外谱区 |
SLB-50.8B-200NIR1 |
633〜1064 |
＞平均98.5 |
|
红外谱区 |
SLB-50.8B-200NIR2 |
750〜1550 |
＞平均98.5 |
上述型号为SLB-50.8B-200N透镜上镀有防反射膜时的例子。防反射膜可以镀在所有SLB系列的透镜上。
Sigamkoki双凹球面透镜SLB-B-N/SLSQ-B-N型号汇总列表
BK7材质，外径：φ10〜φ50.8
|
无镀膜 |
防反射膜的型号指定 |
外径 φD(mm) |
焦距f(mm) |
边缘厚度te(mm) |
中心厚度tc(mm) |
后焦距fb(mm) |
曲率半径r(mm) |
偏心( ′) |
||
|
型号 |
可见光400〜700nm |
近红外633〜1064nm |
红外750〜1550nm |
|||||||
|
SLB-10B-10N |
M |
IR1 |
IR2 |
φ10 |
－9.7 |
4.6 |
2.0 |
－10.3 |
10.38 |
＜1 |
|
SLB-10B-15N |
M |
IR1 |
IR2 |
φ10 |
－14.7 |
3.6 |
2.0 |
－15.3 |
15.57 |
＜1 |
|
SLB-10B-20N |
M |
IR1 |
IR2 |
φ10 |
－19.7 |
3.2 |
2.0 |
－20.3 |
20.76 |
＜1 |
|
SLB-10B-25N |
M |
IR1 |
IR2 |
φ10 |
－24.7 |
3.0 |
2.0 |
－25.3 |
25.95 |
＜1 |
|
SLB-10B-30N |
M |
IR1 |
IR2 |
φ10 |
－29.7 |
2.8 |
2.0 |
－30.3 |
31.14 |
＜1 |
|
SLB-10B-40N |
M |
IR1 |
IR2 |
φ10 |
－39.7 |
2.6 |
2.0 |
－40.3 |
41.52 |
＜1 |
|
SLB-10B-50N |
M |
IR1 |
IR2 |
φ10 |
－49.7 |
2.5 |
2.0 |
－50.3 |
51.90 |
＜1 |
|
SLB-12.7B-10N |
M |
IR1 |
IR2 |
φ12.7 |
－9.7 |
6.3 |
2.0 |
－10.3 |
10.38 |
＜1 |
|
SLB-12.7B-15N |
M |
IR1 |
IR2 |
φ12.7 |
－14.7 |
4.7 |
2.0 |
－15.3 |
15.57 |
＜1 |
|
SLB-12.7B-20N |
M |
IR1 |
IR2 |
φ12.7 |
－19.7 |
4.0 |
2.0 |
－20.3 |
20.76 |
＜1 |
|
SLB-12.7B-25N |
M |
IR1 |
IR2 |
φ12.7 |
－24.7 |
3.6 |
2.0 |
－25.3 |
25.95 |
＜1 |
|
SLB-15B-15N |
M |
IR1 |
IR2 |
φ15 |
－14.7 |
5.9 |
2.0 |
－15.3 |
15.57 |
＜1 |
|
SLB-15B-20N |
M |
IR1 |
IR2 |
φ15 |
－19.7 |
4.8 |
2.0 |
－20.3 |
20.76 |
＜1 |
|
SLB-15B-25N |
M |
IR1 |
IR2 |
φ15 |
－24.7 |
4.2 |
2.0 |
－25.3 |
25.95 |
＜1 |
|
SLB-15B-30N |
M |
IR1 |
IR2 |
φ15 |
－29.7 |
3.8 |
2.0 |
－30.3 |
31.14 |
＜1 |
|
SLB-15B-40N |
M |
IR1 |
IR2 |
φ15 |
－39.7 |
3.4 |
2.0 |
－40.3 |
41.52 |
＜1 |
|
SLB-15B-50N |
M |
IR1 |
IR2 |
φ15 |
－49.7 |
3.1 |
2.0 |
－50.3 |
51.90 |
＜1 |
|
SLB-20B-20N |
M |
IR1 |
IR2 |
φ20 |
－19.7 |
7.1 |
2.0 |
－20.3 |
20.76 |
＜1 |
|
SLB-20B-25N |
M |
IR1 |
IR2 |
φ20 |
－24.7 |
6.0 |
2.0 |
－25.3 |
25.95 |
＜1 |
|
SLB-20B-30N |
M |
IR1 |
IR2 |
φ20 |
－29.7 |
5.3 |
2.0 |
－30.3 |
31.14 |
＜1 |
|
SLB-20B-40N |
M |
IR1 |
IR2 |
φ20 |
－39.7 |
4.4 |
2.0 |
－40.3 |
41.52 |
＜1 |
|
SLB-20B-50N |
M |
IR1 |
IR2 |
φ20 |
－49.7 |
3.9 |
2.0 |
－50.3 |
51.90 |
＜1 |
|
SLB-25B-25N |
M |
IR1 |
IR2 |
φ25 |
－24.7 |
8.4 |
2.0 |
－25.3 |
25.95 |
＜1 |
|
SLB-25B-30N |
M |
IR1 |
IR2 |
φ25 |
－29.7 |
7.2 |
2.0 |
－30.3 |
31.14 |
＜1 |
|
SLB-25B-35N |
M |
IR1 |
IR2 |
φ25 |
－34.7 |
6.4 |
2.0 |
－35.3 |
36.33 |
＜1 |
|
SLB-25B-40N |
M |
IR1 |
IR2 |
φ25 |
－39.7 |
5.9 |
2.0 |
－40.3 |
41.52 |
＜1 |
|
SLB-25B-50N |
M |
IR1 |
IR2 |
φ25 |
－49.7 |
5.1 |
2.0 |
－50.3 |
51.90 |
＜1 |
|
SLB-25B-60N |
M |
IR1 |
IR2 |
φ25 |
－59.7 |
4.5 |
2.0 |
－60.3 |
62.28 |
＜1 |
|
SLB-25B-70N |
M |
IR1 |
IR2 |
φ25 |
－69.7 |
4.2 |
2.0 |
－70.3 |
72.66 |
＜1 |
|
SLB-25B-80N |
M |
IR1 |
IR2 |
φ25 |
－79.7 |
4.0 |
2.0 |
－80.3 |
83.04 |
＜1 |
|
SLB-25B-100N |
M |
IR1 |
IR2 |
φ25 |
－99.7 |
3.5 |
2.0 |
－100.3 |
103.80 |
＜1 |
|
SLB-25.4B-25N |
M |
IR1 |
IR2 |
φ25.4 |
－24.7 |
8.6 |
2.0 |
－25.4 |
25.95 |
＜1 |
|
SLB-25.4B-30N |
M |
IR1 |
IR2 |
φ25.4 |
－29.7 |
7.4 |
2.0 |
－30.4 |
31.14 |
＜1 |
|
SLB-25.4B-40N |
M |
IR1 |
IR2 |
φ25.4 |
－39.7 |
6.0 |
2.0 |
－40.4 |
41.52 |
＜1 |
|
SLB-25.4B-50N |
M |
IR1 |
IR2 |
φ25.4 |
－49.7 |
5.2 |
2.0 |
－50.4 |
51.90 |
＜1 |
|
SLB-25.4B-60N |
M |
IR1 |
IR2 |
φ25.4 |
－59.7 |
4.6 |
2.0 |
－60.4 |
62.28 |
＜1 |
|
SLB-25.4B-70N |
M |
IR1 |
IR2 |
φ25.4 |
－69.7 |
4.2 |
2.0 |
－70.4 |
72.66 |
＜1 |
|
SLB-25.4B-80N |
M |
IR1 |
IR2 |
φ25.4 |
－79.7 |
4.0 |
2.0 |
－80.4 |
83.04 |
＜1 |
|
SLB-25.4B-100N |
M |
IR1 |
IR2 |
φ25.4 |
－99.7 |
3.6 |
2.0 |
－100.4 |
103.80 |
＜1 |
|
SLB-25.4B-150N |
M |
IR1 |
IR2 |
φ25.4 |
－149.7 |
3.0 |
2.0 |
－150.4 |
155.70 |
＜1 |
|
SLB-25.4B-200N |
M |
IR1 |
IR2 |
φ25.4 |
－199.7 |
2.8 |
2.0 |
－200.4 |
207.60 |
＜1 |
|
SLB-30B-30N |
M |
IR1 |
IR2 |
φ30 |
－29.7 |
9.7 |
2.0 |
－30.3 |
31.14 |
＜1 |
|
SLB-30B-35N |
M |
IR1 |
IR2 |
φ30 |
－34.7 |
8.5 |
2.0 |
－35.3 |
36.33 |
＜1 |
|
SLB-30B-40N |
M |
IR1 |
IR2 |
φ30 |
－39.7 |
7.6 |
2.0 |
－40.3 |
41.52 |
＜1 |
|
SLB-30B-50N |
M |
IR1 |
IR2 |
φ30 |
－49.7 |
6.4 |
2.0 |
－50.3 |
51.90 |
＜1 |
|
SLB-30B-100N |
M |
IR1 |
IR2 |
φ30 |
－99.7 |
4.2 |
2.0 |
－100.3 |
103.80 |
＜1 |
|
SLB-40B-40N |
M |
IR1 |
IR2 |
φ40 |
－39.7 |
12.3 |
2.0 |
－40.3 |
41.52 |
＜1 |
|
SLB-40B-50N |
M |
IR1 |
IR2 |
φ40 |
－49.7 |
10.0 |
2.0 |
－50.3 |
51.90 |
＜1 |
|
SLB-40B-100N |
M |
IR1 |
IR2 |
φ40 |
－99.7 |
5.9 |
2.0 |
－100.3 |
103.80 |
＜1 |
|
SLB-50B-50N |
M |
IR1 |
IR2 |
φ50 |
－49.5 |
15.8 |
3.0 |
－50.5 |
51.90 |
＜1 |
|
SLB-50B-60N |
M |
IR1 |
IR2 |
φ50 |
－59.5 |
13.5 |
3.0 |
－60.5 |
62.28 |
＜1 |
|
SLB-50B-70N |
M |
IR1 |
IR2 |
φ50 |
－69.5 |
11.9 |
3.0 |
－70.5 |
72.66 |
＜1 |
|
SLB-50B-100N |
M |
IR1 |
IR2 |
φ50 |
－99.5 |
9.1 |
3.0 |
－100.5 |
103.80 |
＜1 |
|
SLB-50.8B-50N |
M |
IR1 |
IR2 |
φ50.8 |
－49.5 |
16.3 |
3.0 |
－50.5 |
51.90 |
＜1 |
|
SLB-50.8B-60N |
M |
IR1 |
IR2 |
φ50.8 |
－59.5 |
13.8 |
3.0 |
－60.5 |
62.28 |
＜1 |
|
SLB-50.8B-100N |
M |
IR1 |
IR2 |
φ50.8 |
－99.5 |
9.3 |
3.0 |
－100.5 |
103.80 |
＜1 |
|
SLB-50.8B-150N |
M |
IR1 |
IR2 |
φ50.8 |
－149.5 |
7.2 |
3.0 |
－150.5 |
155.70 |
＜1 |
|
SLB-50.8B-200N |
M |
IR1 |
IR2 |
φ50.8 |
－199.5 |
6.1 |
3.0 |
－200.5 |
207.60 |
＜1 |
|
SLB-50.8B-250N |
M |
IR1 |
IR2 |
φ50.8 |
－249.5 |
5.5 |
3.0 |
－250.5 |
259.50 |
＜1 |
|
SLB-50.8B-300N |
M |
IR1 |
IR2 |
φ50.8 |
－299.5 |
5.1 |
3.0 |
－300.5 |
311.40 |
＜1 |
合成石英材质，外径：φ10〜φ50.8
|
型号 |
外径 φD(mm) |
焦距f(mm) |
边缘厚度te(mm) |
中心厚度tc(mm) |
后焦距fb(mm) |
曲率半径r(mm) |
偏心( ′) |
|
SLSQ-10B-10N |
φ10 |
－9.7 |
5.0 |
2.0 |
－10.3 |
9.20 |
＜1 |
|
SLSQ-10B-15N |
φ10 |
－14.7 |
3.9 |
2.0 |
－15.3 |
13.80 |
＜1 |
|
SLSQ-10B-20N |
φ10 |
－19.7 |
3.4 |
2.0 |
－20.3 |
18.40 |
＜1 |
|
SLSQ-10B-25N |
φ10 |
－24.7 |
3.1 |
2.0 |
－25.3 |
23.00 |
＜1 |
|
SLSQ-10B-30N |
φ10 |
－29.7 |
2.9 |
2.0 |
－30.3 |
27.60 |
＜1 |
|
SLSQ-10B-40N |
φ10 |
－39.7 |
2.7 |
2.0 |
－40.3 |
36.80 |
＜1 |
|
SLSQ-10B-50N |
φ10 |
－49.7 |
2.5 |
2.0 |
－50.3 |
46.00 |
＜1 |
|
SLSQ-15B-15N |
φ15 |
－14.7 |
6.4 |
2.0 |
－15.3 |
13.80 |
＜1 |
|
SLSQ-15B-20N |
φ15 |
－19.7 |
5.2 |
2.0 |
－20.3 |
18.40 |
＜1 |
|
SLSQ-15B-25N |
φ15 |
－24.7 |
4.5 |
2.0 |
－25.3 |
23.00 |
＜1 |
|
SLSQ-15B-30N |
φ15 |
－29.7 |
4.1 |
2.0 |
－30.3 |
27.60 |
＜1 |
|
SLSQ-15B-40N |
φ15 |
－39.7 |
3.5 |
2.0 |
－40.3 |
36.80 |
＜1 |
|
SLSQ-15B-50N |
φ15 |
－49.7 |
3.2 |
2.0 |
－50.3 |
46.00 |
＜1 |
|
SLSQ-20B-20N |
φ20 |
－19.7 |
7.9 |
2.0 |
－20.3 |
18.40 |
＜1 |
|
SLSQ-20B-25N |
φ20 |
－24.7 |
6.6 |
2.0 |
－25.3 |
23.00 |
＜1 |
|
SLSQ-20B-30N |
φ20 |
－29.7 |
5.8 |
2.0 |
－30.3 |
27.60 |
＜1 |
|
SLSQ-20B-40N |
φ20 |
－39.7 |
4.8 |
2.0 |
－40.3 |
36.80 |
＜1 |
|
SLSQ-20B-50N |
φ20 |
－49.7 |
4.2 |
2.0 |
－50.3 |
46.00 |
＜1 |
|
SLSQ-25B-25N |
φ25 |
－24.7 |
9.4 |
2.0 |
－25.3 |
23.00 |
＜1 |
|
SLSQ-25B-30N |
φ25 |
－29.7 |
8.0 |
2.0 |
－30.3 |
27.60 |
＜1 |
|
SLSQ-25B-35N |
φ25 |
－34.7 |
7.1 |
2.0 |
－35.3 |
32.20 |
＜1 |
|
SLSQ-25B-40N |
φ25 |
－39.7 |
6.4 |
2.0 |
－40.3 |
36.80 |
＜1 |
|
SLSQ-25B-50N |
φ25 |
－49.7 |
5.5 |
2.0 |
－50.3 |
46.00 |
＜1 |
|
SLSQ-25B-60N |
φ25 |
－59.7 |
4.9 |
2.0 |
－60.3 |
55.20 |
＜1 |
|
SLSQ-25B-70N |
φ25 |
－69.7 |
4.5 |
2.0 |
－70.3 |
64.40 |
＜1 |
|
SLSQ-25B-80N |
φ25 |
－79.7 |
4.1 |
2.0 |
－80.3 |
73.60 |
＜1 |
|
SLSQ-25B-90N |
φ25 |
－89.7 |
3.9 |
2.0 |
－90.3 |
82.80 |
＜1 |
|
SLSQ-25B-100N |
φ25 |
－99.7 |
3.7 |
2.0 |
－100.3 |
92.00 |
＜1 |
|
SLSQ-25.4B-25N |
φ25.4 |
－24.7 |
9.6 |
2.0 |
－25.4 |
23.00 |
＜1 |
|
SLSQ-25.4B-30N |
φ25.4 |
－29.7 |
8.2 |
2.0 |
－30.4 |
27.60 |
＜1 |
|
SLSQ-25.4B-40N |
φ25.4 |
－39.7 |
6.5 |
2.0 |
－40.4 |
36.80 |
＜1 |
|
SLSQ-25.4B-50N |
φ25.4 |
－49.7 |
5.6 |
2.0 |
－50.4 |
46.00 |
＜1 |
|
SLSQ-25.4B-60N |
φ25.4 |
－59.7 |
5.0 |
2.0 |
－60.4 |
55.20 |
＜1 |
|
SLSQ-25.4B-70N |
φ25.4 |
－69.7 |
4.5 |
2.0 |
－70.4 |
64.40 |
＜1 |
|
SLSQ-25.4B-80N |
φ25.4 |
－79.7 |
4.2 |
2.0 |
－80.4 |
73.60 |
＜1 |
|
SLSQ-25.4B-90N |
φ25.4 |
－89.7 |
4.0 |
2.0 |
－90.4 |
82.80 |
＜1 |
|
SLSQ-25.4B-100N |
φ25.4 |
－99.7 |
3.8 |
2.0 |
－100.4 |
92.00 |
＜1 |
|
SLSQ-25.4B-150N |
φ25.4 |
－149.7 |
3.2 |
2.0 |
－150.4 |
138.00 |
＜1 |
|
SLSQ-25.4B-200N |
φ25.4 |
－199.7 |
2.9 |
2.0 |
－200.4 |
184.00 |
＜1 |
|
SLSQ-30B-30N |
φ30 |
－29.7 |
10.9 |
2.0 |
－30.3 |
27.60 |
＜1 |
|
SLSQ-30B-35N |
φ30 |
－34.7 |
9.4 |
2.0 |
－35.3 |
32.20 |
＜1 |
|
SLSQ-30B-40N |
φ30 |
－39.7 |
8.4 |
2.0 |
－40.3 |
36.80 |
＜1 |
|
SLSQ-30B-50N |
φ30 |
－49.7 |
7.0 |
2.0 |
－50.3 |
46.00 |
＜1 |
|
SLSQ-30B-60N |
φ30 |
－59.7 |
6.2 |
2.0 |
－60.3 |
55.20 |
＜1 |
|
SLSQ-30B-70N |
φ30 |
－69.7 |
5.5 |
2.0 |
－70.3 |
64.40 |
＜1 |
|
SLSQ-30B-80N |
φ30 |
－79.7 |
5.1 |
2.0 |
－80.3 |
73.60 |
＜1 |
|
SLSQ-30B-90N |
φ30 |
－89.7 |
4.7 |
2.0 |
－90.3 |
82.80 |
＜1 |
|
SLSQ-30B-100N |
φ30 |
－99.7 |
4.5 |
2.0 |
－100.3 |
92.00 |
＜1 |
|
SLSQ-40B-40N |
φ40 |
－39.7 |
13.8 |
2.0 |
－40.3 |
36.80 |
＜1 |
|
SLSQ-40B-50N |
φ40 |
－49.7 |
11.2 |
2.0 |
－50.3 |
46.00 |
＜1 |
|
SLSQ-40B-60N |
φ40 |
－59.7 |
9.5 |
2.0 |
－60.3 |
55.20 |
＜1 |
|
SLSQ-40B-70N |
φ40 |
－69.7 |
8.4 |
2.0 |
－70.3 |
64.40 |
＜1 |
|
SLSQ-40B-80N |
φ40 |
－79.7 |
7.5 |
2.0 |
－80.3 |
73.60 |
＜1 |
|
SLSQ-40B-90N |
φ40 |
－89.7 |
6.9 |
2.0 |
－90.3 |
82.80 |
＜1 |
|
SLSQ-40B-100N |
φ40 |
－99.7 |
6.4 |
2.0 |
－100.3 |
92.00 |
＜1 |
|
SLSQ-50B-50N |
φ50 |
－49.5 |
17.8 |
3.0 |
－50.5 |
46.00 |
＜1 |
|
SLSQ-50B-60N |
φ50 |
－59.5 |
15.0 |
3.0 |
－60.5 |
55.20 |
＜1 |
|
SLSQ-50B-70N |
φ50 |
－69.5 |
13.1 |
3.0 |
－70.5 |
64.40 |
＜1 |
|
SLSQ-50B-80N |
φ50 |
－79.5 |
11.8 |
3.0 |
－80.5 |
73.60 |
＜1 |
|
SLSQ-50B-90N |
φ50 |
－89.5 |
10.7 |
3.0 |
－90.5 |
82.80 |
＜1 |
|
SLSQ-50B-100N |
φ50 |
－99.5 |
9.9 |
3.0 |
－100.5 |
92.00 |
＜1 |
|
SLSQ-50.8B-50N |
φ50.8 |
－49.5 |
18.3 |
3.0 |
－50.5 |
46.00 |
＜1 |
|
SLSQ-50.8B-60N |
φ50.8 |
－59.5 |
15.4 |
3.0 |
－60.5 |
55.20 |
＜1 |
|
SLSQ-50.8B-70N |
φ50.8 |
－69.5 |
13.4 |
3.0 |
－70.5 |
64.40 |
＜1 |
|
SLSQ-50.8B-80N |
φ50.8 |
－79.5 |
12.0 |
3.0 |
－80.5 |
73.60 |
＜1 |
|
SLSQ-50.8B-90N |
φ50.8 |
－89.5 |
11.0 |
3.0 |
－90.5 |
82.80 |
＜1 |
|
SLSQ-50.8B-100N |
φ50.8 |
－99.5 |
10.2 |
3.0 |
－100.5 |
92.00 |
＜1 |
|
SLSQ-50.8B-150N |
φ50.8 |
－149.5 |
7.7 |
3.0 |
－150.5 |
138.00 |
＜1 |
|
SLSQ-50.8B-200N |
φ50.8 |
－199.5 |
6.5 |
3.0 |
－200.5 |
184.00 |
＜1 |
|
SLSQ-50.8B-250N |
φ50.8 |
－249.5 |
5.8 |
3.0 |
－250.5 |
230.00 |
＜1 |
|
SLSQ-50.8B-300N |
φ50.8 |
－299.5 |
5.3 |
3.0 |
－300.5 |
276.00 |
＜1 |
可见光气隙消色差聚焦双合透镜
可见光气隙消色差聚焦透镜不使用胶合透镜，而使用空气隙型消色差的聚光透镜。可以嵌入激光加工机械中，使用机内的532nm高输出激光进行同轴照明，作为聚光透镜使用。通过光学优化设计，校正了以532nm为中心的宽带范围内色差。
查看详细
ETL/EDL/NEDL准分子激光空气隙透镜
准分子激光空气隙透镜是在紫外光谱区域有高透过率的合成石英透镜构成的紫外激光用聚光透镜。没有使用吸收紫外光的玻璃或粘着剂，所以耐光性很好。248nm透镜由2枚或3枚球面透镜的组成，校正了球差和慧差。
查看详细
西格玛光机非球面平凸透镜
把平凸透镜的凸面改成非球面形状，可制作球差小的短焦距透镜，也就是OptoSigma非球面平凸透镜。西格玛光机非球面平凸透镜常被用于汇聚照明光，或准直点光源。
查看详细
西格玛光机平凸柱面镜
OptoSigma平凸柱面透镜有从可见光到近红外用的BK7材料，圆柱面平凸透镜也有可用于350nm以下紫外光的高激光损伤阈值的合成石英这种类型材料。
查看详细
