西格玛光机非球面聚焦透镜

西格玛光机非球面聚焦透镜又可以叫作光学聚焦透镜、OptoSigma非球面镜和OptoSigma非球面透镜。OptoSigma非球面聚光透镜是照明光源用透镜，不是激光聚光用的无像差透镜。

所属品牌： 日本OptoSigma

产品介绍

西格玛光机非球面聚焦透镜可以在较大发散角（会聚角）时折射照明光线。用于高倍率显微镜的照明系统或有效地聚集光源的发散光线的光学系统中。

光学聚焦透镜将其中一面做成非球面形状，用单透镜就可以得到约NA0.5的大发散角（会聚角）。从小口径的小型透镜到长后焦距的大口径透镜，备有各种外径尺寸。光学聚焦透镜可以在可见光到2μm红外的广泛谱区内使用。

AGL-30-23.5P OptoSigma非球面聚光透镜技术规格

OptoSigma非球面镜材质	B270®（nd＝1.523）
镀膜	无镀膜
最高使用温度	170℃
表面质量	80-50
有效直径	外径的80%
外径 φD	φ30mm
焦距ｆ	23.5mm
后焦距fb	14.3mm
NA（D/2×0.8/f）	0.51
边缘厚度te	3.8mm
中心厚度 tc	13.5mm
反面	平面

OptoSigma非球面聚光透镜标准品型号

型号	外径øDmm	焦距fmm	后焦距fbmm	NA※1 （D/2×0.8/f）	边缘厚度te	中心厚度mm	材料
AGL-12-8.5P	12	8.5	5.8	0.56	1.6mm	5.5	球面
AGL-12-10.5P	12	10.5	8.2	0.46	1.1mm	3.5	平面
AGL-18-12P	18	12	6.9	0.60	3.3 mm	8.8	球面
AGL-18-15.5P	18	15.5	10.8	0.46	3.0 mm	7.0	平面
AGL-19-17P	19	17	12.4	0.45	1.8 mm	7.0	平面
AGL-24-18P	24	18	11.4	0.53	2.0 mm	10.0	平面
AGL-25-20P	25	20	15.1	0.50	1.2 mm	7.5	平面
AGL-30-23.5P	30	23.5	14.3	0.51	3.8 mm	13.5	平面
AGL-30-26.5P	30	26.5	19.3	0.45	3.0 mm	11.0	平面
AGL-32.5-23.5P	32.5	23.5	15.1	0.55	2.5 mm	13.5	球面
AGL-38-34.5P	38	34.5	26.6	0.44	1.5 mm	12	平面
AGL-50-39P	50	39	25.5	0.51	2.8 mm	20.5	平面
AGL-50-50P	50	50	40.6	0.40	2.5 mm	14.4	球面

西格玛光机非球面聚焦透镜从反面（平面或曲率半径很大的球面）一侧入射平行光时，球差会变大，光线不能聚光在一点上。OptoSigma非球面聚光透镜是单透镜，焦距随波长变化。OptoSigma非球面聚光透镜是照明光源用透镜，不是激光聚光用的无像差透镜。由于AGL非球面镜未镀有防反射膜，AGL非球面镜的正面和反面都存在反射损失，所以透过率为90%以下。

西格玛光机非球面聚焦透镜又可以叫作光学聚焦透镜、OptoSigma非球面镜和OptoSigma非球面透镜。

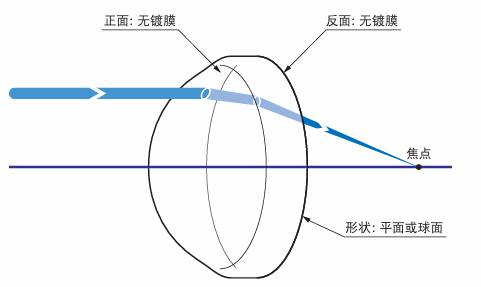

西格玛光机非球面聚焦透镜功能说明图

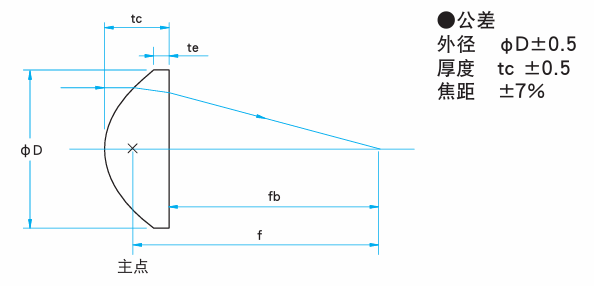

AGL非球面镜外形图单位mm

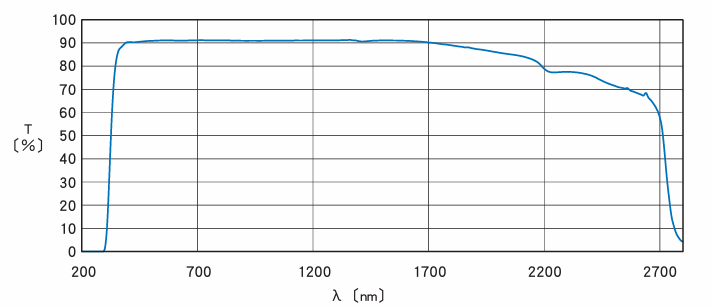

OptoSigma非球面透镜透过率波长特性

OptoSigma非球面透镜的共同指标

OptoSigma非球面镜材质	B270®（nd＝1.523）
形状	正面、非球面、反面、平面或球面
镀膜	无镀膜
最高使用温度	170°C
表面质量	80-50
有效直径	外径的80%
