DL-NM凹面消色差双胶合透镜

日本西格玛光机在消色差双胶合透镜的基础上，设计了负焦距消色差双胶合透镜，可以满足消除色差以及负焦距两种要求。全文简单介绍了Optosigma负焦距消色差双胶合透镜DL-NM特点和使用注意事项以及列举了在售两种型号的具体参数。

所属品牌： 日本OptoSigma

产品介绍

日本西格玛光机在消色差双胶合透镜的基础上，设计了负焦距消色差双胶合透镜，可以满足消除色差以及负焦距两种要求。全文简单介绍了Optosigma负焦距消色差双胶合透镜DL-NM特点和使用注意事项以及列举了在售两种型号的具体参数。标准品的焦距有-50mm和-100mm两种，镜片外径为25mm。如若无适合的标准品，Sigmakoki还可以根据您的需求提供定制服务。

西格玛光机DL-NM消色差双胶合凹面透镜

DL-NM凹面消色差双胶合透镜，顾名思义，这是一款具有负焦距的消色差双胶合透镜。Optosigma把两个不同折射率分散特性的透镜粘接成一个DL-NM消色差双胶合凹面透镜，得到了比单个球透镜更小的色差和球差，并且西格玛光机在整个可见光区域实施了优化设计，实现收差小，焦距的一致性好。DL-NM消色差双胶合凹面透镜可以和正焦距的消色差双胶合透镜配合构建高性能的伽利略型扩束镜。西格玛光机可承接订制非标尺寸或焦距的同类透镜。

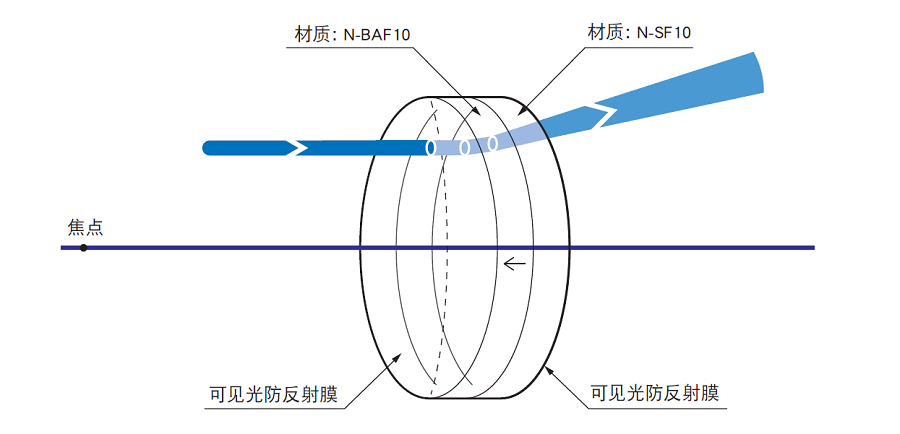

Sigmakoki DL-NM凹面消色差双胶合透镜功能说明图

Optosigma负焦距消色差双胶合透镜DL-NM技术指标

材质	N-BAF10，N-SF10
设计波长	486.1nm，546.1nm，656.3nm
镀膜	防反射多层膜
粘接剂	紫外固化型粘接剂
激光损伤阈值	0.3J/cm2
表面质量	40－20
有效直径	外径的90%

西格玛光机消色差透镜DL-NM 型号列表

型号	外径 φD[mm]	焦距f[mm]	边缘厚度te[mm]	中心厚度tc[mm]	后焦距fb[mm]	偏心[′]
DL-25-50NM	φ25	－49.94	9.3	6.7	－53.1	＜3
DL-25-100NM	φ25	－99.94	5.9	4.6	－102.3	＜3

Optosigma DL-NM凹面消色差双胶合透镜使用注意事项

- DL-NM凹面消色差双胶合透镜最适用于汇聚平行光束，或将点光源准直为平行光束。但不推荐用于有限距离的成像系统。

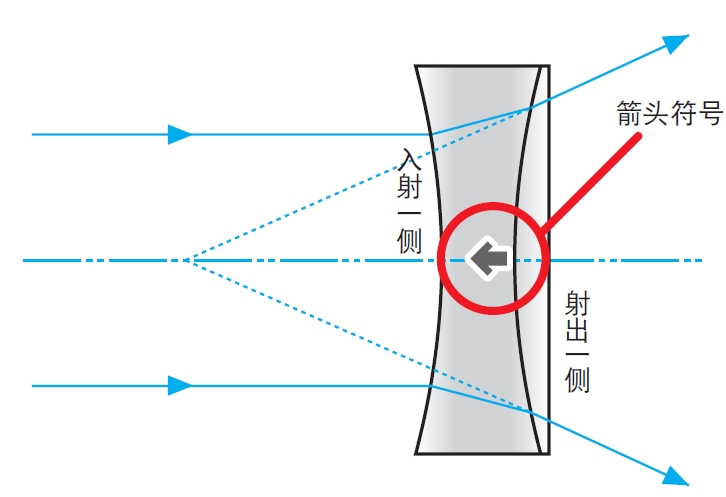

- DL-NM凹面消色差双胶合透镜对光束入射方向有要求。请将平行光束从曲率半径较小侧（侧面箭头所指示侧）入射。否则，色差和球差大。

- Sigmakoki负焦距消色差双胶合透镜DL-NM用于可见光波长的话，其色差和球差变大，而且透过率也不好

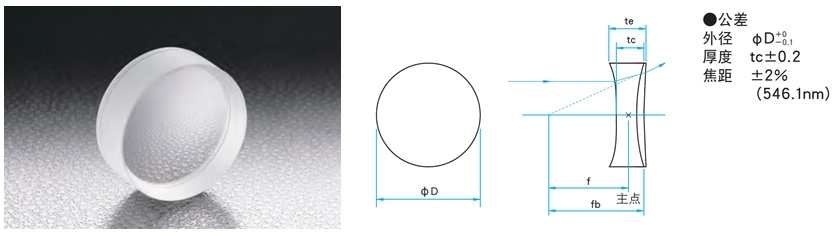

Sigmakoki DL-NM消色差双胶合凹面透镜外形图
