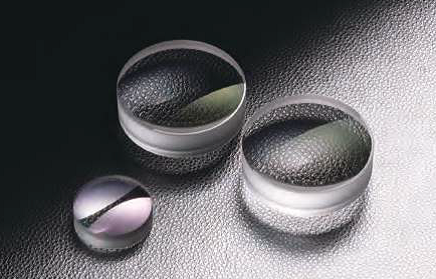

DL-PNIR近红外消色差透镜

日本西格玛光机在消色差双胶合透镜的基础上，特推出了DL-PNIR近红外消色差透镜，适用于700nm，880nm，1100nm，可选择外径15mm，25mm，焦距20mm-100mm

所属品牌： 日本OptoSigma

产品介绍

日本西格玛光机在消色差双胶合透镜的基础上，特推出了DL-PNIR近红外消色差透镜，以适用于700nm，880nm，1100nm三种波长的光源，能实现三种波长焦距的一致性，我们还备有适用于激光加工用的光纤激光用聚光透镜。标准品中可选择外径15mm，25mm，焦距20mm-100mm，除标准品以外，Sigmakoki还可定制非标焦距或外径以及指定波长的西格玛近红外消色差双胶合透镜。全文列举了Optosigma近红外用消色差透镜DL-PNIR在售型号及其参数，并简单介绍了其特点以及使用注意事项。

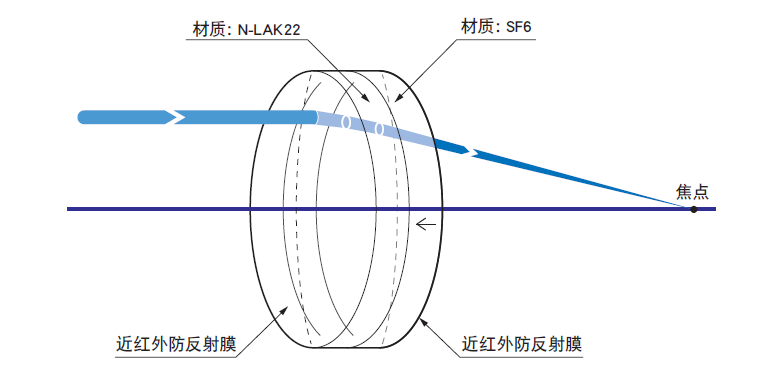

功能说明图

Optosigma DL-PNIR近红外消色差透镜技术指标

技术指标
材质	N-LAK22，SF6
设计波长	700nm，880nm，1100nm
镀膜	防反射多层膜（700〜1550nm）
粘接剂	紫外固化型粘接剂
激光损伤阈值	0.3J/cm2
表面质量	40－20
有效直径	外径的90%

西格玛光机近红外用消色差双胶合透镜DL-PNIR型号汇总列表

型号	外径 φD(mm)	焦距f(mm)	边缘厚度te(mm)	中心厚度tc(mm)	后焦距fb(mm)	偏心(′)
DL-15-20PNIR	φ15	19.9	6.6	9.5	14.7	＜3
DL-15-25PNIR	φ15	25.0	5.8	8.1	20.6	＜3
DL-15-30PNIR	φ15	30.1	5.6	7.4	26.0	＜3
DL-15-50PNIR	φ15	50.2	4.9	5.9	46.8	＜3
DL-25-30PNIR	φ25	30.0	10.8	16.3	21.4	＜3
DL-25-40PNIR	φ25	40.1	9.3	13.2	32.8	＜3
DL-25-50PNIR	φ25	50.2	8.5	11.6	43.8	＜3
DL-25-100PNIR	φ25	100.4	7.2	8.7	95.1	＜3

Sigmakoki近红外用消色差双胶合透镜DL-PNIR

把两个不同折射率分散特性的透镜粘接成一个透镜，可得到比单个球透镜更小的色差和球差。此类产品常被用作LD或YAG激光（1064nm）的汇聚透镜。西格玛光机对700nm，880nm和1100nm三个波长的色差进行了优化设计，实现了这3个波长焦距的一致性，色差小。同时，对球差也进行了优化设计，特别适用于激光准直。

Optosigma近红外用消色差双胶合透镜DL-PNIR产品信息

- 西格玛光机承接订制非标焦距或外径的同类透镜。

- Optosigma承接设计和制造客户指定波长带域的近红外消色差双胶合透镜。

- 我们还备有适用于激光加工用的光纤激光用聚光透镜（HFTLSQ/ HFDLSQ）

西格玛光机DL-PNIR近红外消色差透镜使用注意事项

- Optosigma近红外消色差双胶合透镜最适用于汇聚平行光束，或将点光源准直为平行光束。不推荐用于有限距离的成像系统。

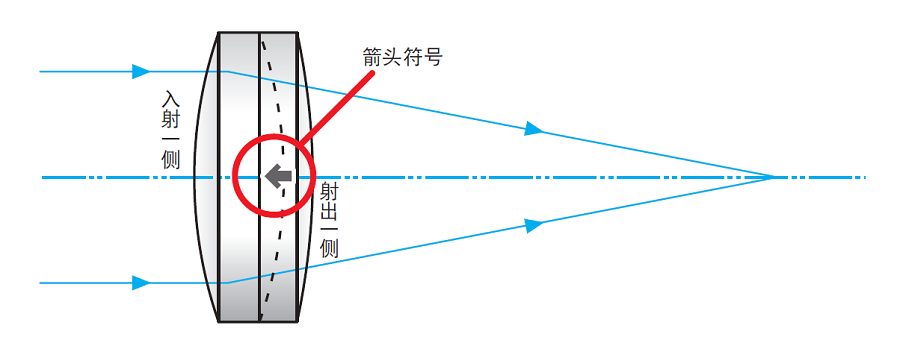

- 西格玛光机近红外用消色差双胶合透镜DL-PNIR对光束入射方向有要求。请将平行光束从曲率半径较小侧（侧面箭头所指示侧）入射。否则，色差和球差大，光斑也大。

- Sigmakoki近红外消色差双胶合透镜用于可见光波长的话，其色差和球差变大，而且透过率也不好。

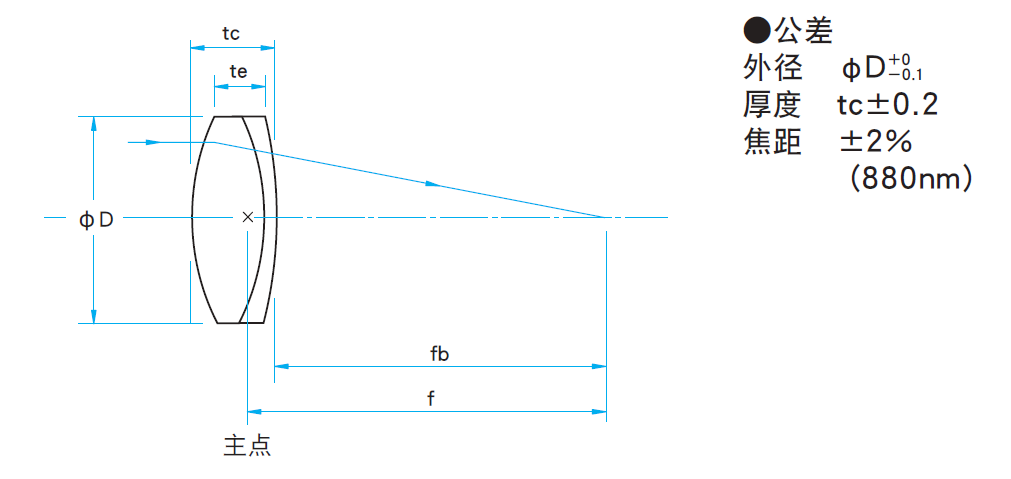

Optosigma近红外用消色差双胶合透镜DL-PNIR外形图
