S-DLB经济型消色差双胶合透镜

S-DLB经济型消色差双胶合透镜

日本西格玛光机在消色差双胶合透镜的基础上,推出了高性价比消色差双胶合透镜S-DLB,只要不是用于使用激光的高精度光学实验,推荐选用此经济型消色差双胶合透镜。

所属品牌: 日本OptoSigma

产品介绍

为了镜片的经济实用性,日本西格玛光机在消色差双胶合透镜的基础上,推出了高性价比消色差双胶合透镜S-DLB ,对于精度要求不高的使用场景,Sigmakoki推荐使用S-DLB经济型消色差双胶合透镜,在经济实用性上有很大优势,全文介绍了高性价比消色差双胶合透镜S-DLB 的特点以及使用注意事项,并列举了所有在售型号以供参考。

Optosigma经济型消色差双胶合透镜

西格玛光机S-DLB经济型消色差双胶合透镜和DLB系列的消色差透镜相比,仅仅表面质量降了一个级别。该消色差透镜适用于对表面质量要求不是非常高的系统,比如望远或显微等成像观测系统。表面质量这个指标外,其余指标均参照了标准的DLB系列消色差双胶合透镜。只要不是用于使用激光的高精度光学实验,推荐选用此经济型消色差双胶合透镜。在整个可见光区域实施了优化设计,其收差小,焦距的偏差小


Optosigma高性价比消色差双胶合透镜S-DLB 技术指标

技术指标

         材质

BK7,SF2

设计波长

蓝色:486.1nm,绿色:546.1nm,红色:656.3nm

偏心

<3′

镀膜

防反射多层膜

粘接剂

紫外固化型粘接剂

表面质量

60-40

有效直径

外径的90%

激光损伤阈值

0.3J/cm2(脉冲宽10ns,重复频率20Hz)

西格玛光机S-DLB经济型消色差双胶合透镜型号汇总列表

型号

外径 φD[mm]

焦距f[mm]

边缘厚度te[mm]

中心厚度tc[mm]

后焦距fb[mm]

 S-DLB-10-20PM

φ10

20.0

5.1

6.7

16.6

 S-DLB-10-25PM

φ10

25.0

4.9

6.1

22.1

 S-DLB-10-40PM

φ10

40.0

4.6

5.3

37.5

 S-DLB-10-50PM

φ10

50.0

4.4

5.0

47.5

S-DLB-10-100PM

φ10

100.5

4.2

4.5

98.1

 S-DLB-15-25PM

φ15

25.2

6.0

8.8

20.7

 S-DLB-15-30PM

φ15

30.1

5.7

8.0

26.0

 S-DLB-15-40PM

φ15

40.1

5.2

6.9

36.5

 S-DLB-15-50PM

φ15

50.1

5.0

6.3

47.1

 S-DLB-15-80PM

φ15

79.9

4.7

5.5

77.1

S-DLB-15-100PM

φ15

100.0

4.5

5.2

97.3

 S-DLB-20-30PM

φ20

30.6

6.8

10.9

24.9

 S-DLB-20-40PM

φ20

40.1

6.2

9.2

35.3

 S-DLB-20-50PM

φ20

50.2

5.7

8.1

46.0

 S-DLB-20-60PM

φ20

60.2

5.4

7.4

56.6

 S-DLB-20-70PM

φ20

70.1

5.2

6.9

66.7

 S-DLB-20-80PM

φ20

79.9

5.1

6.6

76.6

 S-DLB-20-100PM

φ20

99.5

4.9

6.1

96.4

 S-DLB-20-120PM

φ20

120.3

4.7

5.7

117.3

 S-DLB-20-150PM

φ20

149.8

4.6

5.4

147.0

S-DLB-20-200PM

φ20

200.1

4.5

5.1

197.3

S-DLB-25-50PM

φ25

50.1

7.1

10.9

44.9

 S-DLB-25-70PM

φ25

69.9

6.3

9.0

65.3

 S-DLB-25-100PM

φ25

100.2

5.9

7.7

96.5

 S-DLB-25-120PM

φ25

119.8

5.6

7.2

116.2

S-DLB-25-150PM

φ25

149.6

5.5

6.7

146.2

 S-DLB-30-60PM

φ30

60.3

8.1

12.6

53.9

 S-DLB-30-100PM

φ30

100.7

6.8

9.5

96.0

 S-DLB-30-120PM

φ30

120.1

6.6

8.8

115.7

 S-DLB-30-150PM

φ30

150.0

6.3

8.1

146.0

 S-DLB-30-200PM

φ30

200.2

6.0

7.3

196.4

S-DLB-30-300PM

φ30

300.4

5.7

6.6

296.9


西格玛光机S-DLB经济型消色差双胶合透镜使用注意事项

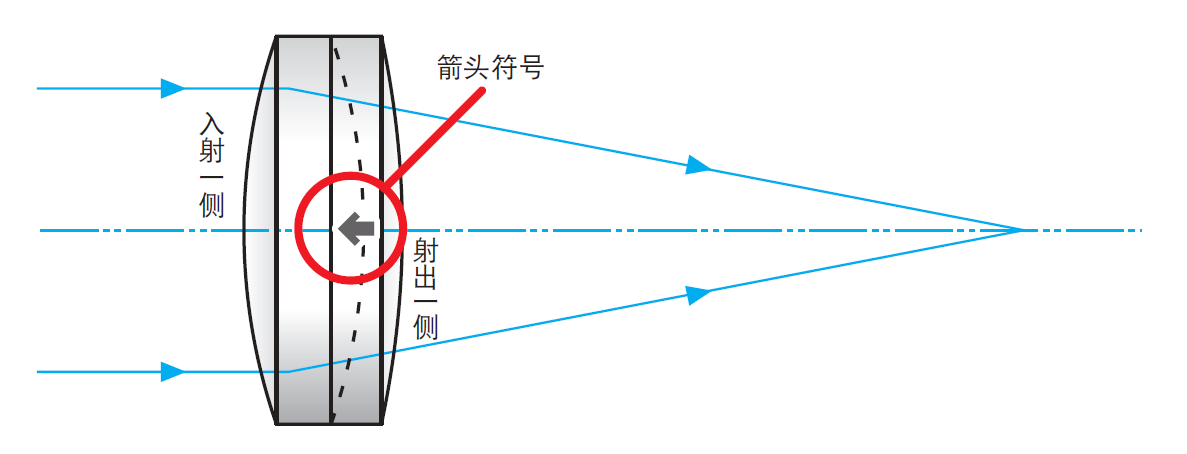

Sigmakoki高性价比消色差双胶合透镜S-DLB 最适用于汇聚平行光束,或将点光源准直为平行光束。但不推荐用于有限距离的成像系统。S-DLB经济型消色差双胶合透镜对光束入射方向有要求。请将平行光束从曲率半径较小侧(侧面箭头所指示侧)入射。否则,色差和球差大,光斑变大。

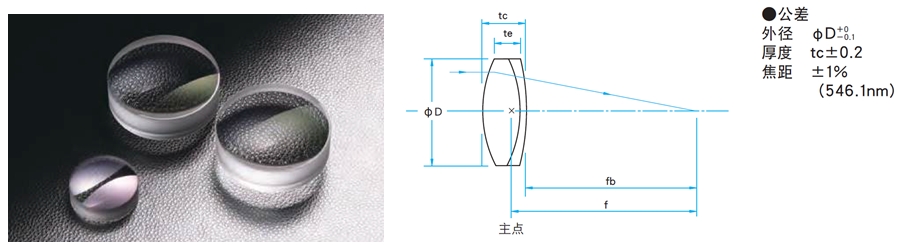

Optosigma高性价比消色差双胶合透镜S-DLB 外形图

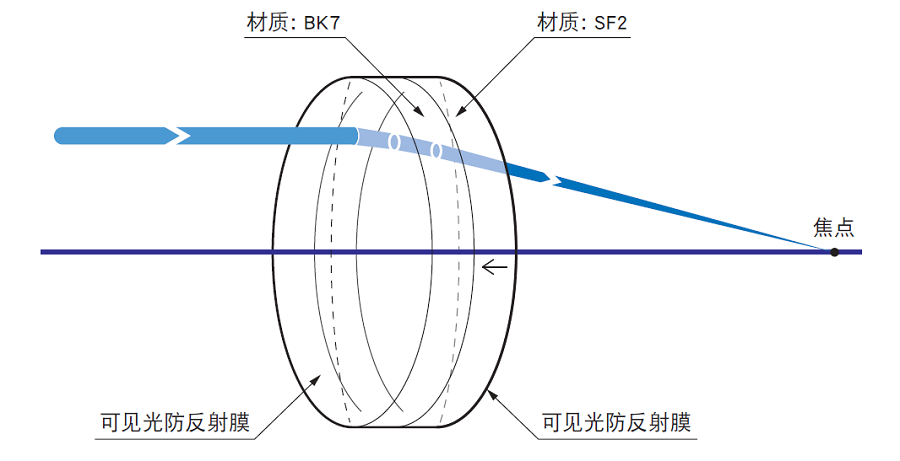

Sigmakoki S-DLB经济型消色差双胶合透镜功能说明图
