紫外反射型陷波滤波片,Acton

Acton紫外陷波反射滤光片在175nm以下波长采用氟化钙（CaF₂）基材，175nm以上波长则选用熔融石英基材，以便高反VUV/UV陷波滤光片满足各类环境下的应用需求，覆盖波长范围从126nm至360nm，涵盖真空紫外与紫外关键波段

所属品牌：

产品介绍

Acton紫外反射型陷波滤波片（VUV/UV Notch–Reflective Filters）作为全介质反射型光学元件，凭借多层介质镀膜技术，实现了特定波段的高效反射与长波段的顺畅透射，成为光谱分离、光信号筛选等场景的核心解决方案。Acton VUV/UV陷波反射滤光片专为45度入射角设计，在真空紫外（VUV）至紫外（UV）波段展现出优异的光学性能。反射型VUV/UV陷波滤光片既能对目标波长实现高反射率捕捉，又能让更长波长的紫外至红外光顺利透过，实现光信号的精准分离与调控。Acton Optics的高反VUV/UV陷波滤光片广泛适配科研实验与工业精密设备的核心需求。

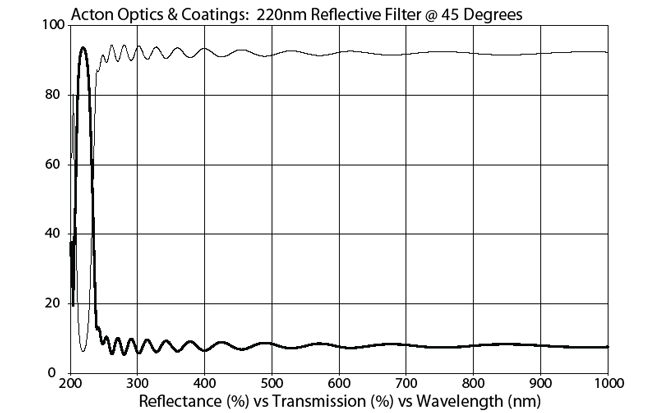

220nm的反射型紫外陷波滤光片透过率（细线）和反射率（粗线）曲线对比图

Acton Optics的反射型VUV/UV陷波滤光片滤光片覆盖波长范围从126nm至360nm，涵盖真空紫外与紫外关键波段，不同波长对应的反射率性能精准可控，核心参数如下：175nm及以上波长（360nm、352nm、340nm、320nm、300nm、280nm、266nm、260nm、254nm、248nm、240nm、220nm、212nm、208nm、200nm）的高反VUV/UV陷波滤光片反射率≥90%，确保目标波段光信号的高效反射捕捉；157nm、185nm、193nm、172nm波长的反射型VUV/UV陷波滤光片反射率≥82%，在深紫外波段保持稳定的反射性能；146nm波长的反射型紫外陷波滤光片反射率≥45%，126nm波长的反射型紫外陷波滤光片反射率≥40%，适配短波段真空紫外光调控需求。

Acton紫外陷波反射滤光片在175nm以下波长采用氟化钙（CaF₂）基材，175nm以上波长则选用熔融石英基材，以便高反VUV/UV陷波滤光片满足各类环境下的应用需求。Acton紫外陷波滤光片提供三种标准直径规格，型号后缀清晰区分尺寸，便于快速选型与系统集成：

1、1英寸（25.4mm）：型号后缀为-1D，例如360nm波长型号为M360-3045-1D；

2、1.5英寸（38.1mm）：型号后缀为-1.5D，例如220nm波长型号为M220-3045-1.5D；

3、2英寸（50.8mm）：型号后缀为-2D，例如254nm波长型号为M254-3045-2D。

Acton紫外反射型陷波滤波片（VUV/UV Notch–Reflective Filters）的标准品：

中心波长（nm） FWHM(nm)	反射率	1”型号	1.5”型号	2”型号
360nm	≥90%	M360-3045-1D	M360-3045-1.5D	M360-3045-2D
352nm	≥90%	M352-3045-1D	M352-3045-1.5D	M352-3045-2D
340nm	≥90%	M340-3045-1D	M340-3045-1.5D	M340-3045-2D
320nm	≥90%	M320-3045-1D	M320-3045-1.5D	M320-3045-2D
300nm	≥90%	M300-3045-1D	M300-3045-1.5D	M300-3045-2D
280nm	≥90%	M280-3045-1D	M280-3045-1.5D	M280-3045-2D
266nm	≥90%	M266-3045-1D	M266-3045-1.5D	M266-3045-2D
260nm	≥90%	M260-3045-1D	M260-3045-1.5D	M260-3045-2D
254nm	≥90%	M254-3045-1D	M254-3045-1.5D	M254-3045-2D
248nm	≥90%	M248-3045-1D	M248-3045-1.5D	M248-3045-2D
240nm	≥90%	M240-3045-1D	M240-3045-1.5D	M240-3045-2D
220nm	≥90%	M220-3045-1D	M220-3045-1.5D	M220-3045-2D
212nm	≥90%	M212-3045-1D	M212-3045-1.5D	M212-3045-2D
208nm	≥90%	M208-3045-1D	M208-3045-1.5D	M208-3045-2D
200nm	≥90%	M200-3045-1D	M200-3045-1.5D	M200-3045-2D
193nm	≥82%	M193-3045-1D	M193-3045-1.5D	M193-3045-2D
185nm	≥82%	M185-3045-1D	M185-3045-1.5D	M185-3045-2D
172nm	≥82%	M172-3045-1D	M172-3045-1.5D	M172-3045-2D
157nm	≥82%	M157-3045-1D	M157-3045-1.5D	M157-3045-2D
146nm	≥45%	M146-3045-1D	M146-3045-1.5D	M146-3045-2D
126nm	≥40%	M126-3045-1D	M126-3045-1.5D	M126-3045-2D

注：Acton Optics划定波长小于175nm的紫外反射型陷波滤波片基底材料为CaF2，波长大于175nm的高反紫外陷波滤波片基底材料为熔融石英。
