Acton真空紫外/紫外滤光片（VUV/UV Narrowband Filters）的波长覆盖范围广泛，从122nm至254nm均可提供适配产品，提供三种标准直径规格，分别为0.5英寸（12.7mm）、1英寸（25.4mm）和2英寸（50.8mm）
所属品牌：
Acton紫外窄带滤光片提供三种标准直径规格，分别为0.5英寸（12.7mm）、1英寸（25.4mm）和2英寸（50.8mm），对应型号后缀分别为.5D、1D 和 2D，例如122nm波长2英寸Acton紫外窄带滤波片的规格型号为FN122-N-2D，便于用户快速选型。其中2英寸直径的122-157nm波长Acton真空紫外/紫外滤光片厚度为5mm，其他规格未安装Acton紫外窄带滤波片厚度分别为2mm、2.5mm和4mm。Acton VUV/UV窄带滤光片的尺寸公差控制精准，直径公差为+0.00”/-0.005”（0.127mm），确保安装适配性。
Acton真空紫外/紫外滤光片（VUV/UV Narrowband Filters）的波长覆盖范围广泛，从122nm至254nm均可提供适配产品，核心波长包括122nm、147nm、172nm、185nm、193nm、214nm、248nm 等多个常用规格。Acton紫外窄带滤光片的每个中心波长均控制±2.5nm 的精度偏差，确保光谱定位准确。Acton VUV/UV窄带滤光片的FWHM根据波长不同分为10nm（最大值）、15nm（最大值）、20nm±5nm、20nm±7.5nm等多档配置，满足不同精度筛选需求。VUV/UV窄带滤波片的峰值透射率最低保障 10%-15%，其中多数型号达到15% 以上，155nm、157nm、160nm等波长型号为12%，FN185-HR系列为10%，在同类产品中表现优异。
VUV/UV Narrowband Filters根据波长范围科学匹配基材，确保光学性能最优：140nm以下波长采用VUV级氟化镁（MgF₂）基材，140-169nm波长选用VUV级氟化钙（CaF₂）基材，170-320nm波长则采用紫外级熔融石英基材，通过材质与波长的精准适配，保障Acton紫外滤光片在不同光谱区间的筛选效率。
Acton紫外窄带滤光片的主要特点：
-开放面设计（Open-Faced）
Acton VUV/UV窄带滤光片采用单面镀膜的基材结构，光学滤光涂层直接暴露在外，需注意小心操作避免损伤。对于190nm以上波长的开放面式滤光片，可选择加装熔融石英保护盖，有效减少湿气、大气污染物及操作过程带来的损伤风险。
-密封/边缘密封设计（Covered/Edge Sealed）
专为190nm以上波长VUV/UV窄带滤波片设计，通过在基材间增设间隔环形成微小气隙，再进行边缘密封处理，无需担心触碰脆弱的滤光涂层，操作更安全便捷。需注意该设计会使Acton紫外滤光片透射率降低2-3%，直径增加约0.010 英寸（0.254mm），总厚度约为开放面式设计的两倍。

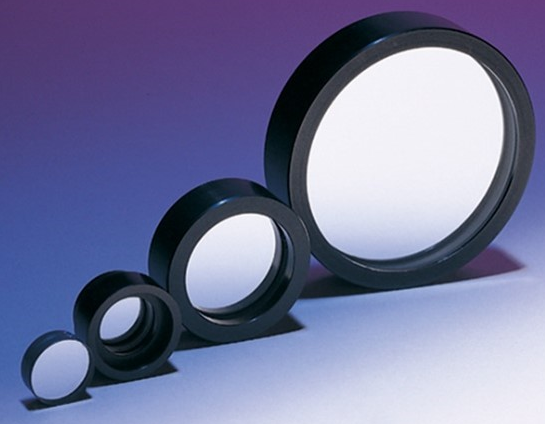

-安装式设计（Mounted）
Acton紫外窄带滤波片支持将开放式或无边缘密封的滤光片安装在金属安装环中，安装环采用黑色阳极氧化处理的铝合金材质，提升耐用性与适配性。
Acton真空紫外/紫外滤光片（VUV/UV Narrowband Filters）的标准品：
|
中心波长（nm） |
FWHM(nm) |
峰值透过率Min. |
0.5”型号 |
1”型号 |
2”型号 |
|
122±2.5 |
10 max |
15% |
FN122-XN-.5D |
FN122-XN-1D |
FN122-XN-2D |
|
122±2.5 |
15 max |
15% |
FN122-VN-.5D |
FN122-VN-1D |
FN122-VN-2D |
|
122±2.5 |
20 max |
15% |
FN122-N-.5D |
FN122-N-1D |
FN122-N-2D |
|
126±2.5 |
20±5 |
15% |
FN126-N-.5D |
FN126-N-1D |
FN126-N-2D |
|
122±2.5 |
20±5 |
15% |
FN130-N-.5D |
FN130-N-1D |
FN130-N-2D |
|
135±2.5 |
20±7.5 |
15% |
FN135-N-.5D |
FN135-N-1D |
FN135-N-2D |
|
140±2.5 |
20±5 |
15% |
FN140-N-.5D |
FN140-N-1D |
FN140-N-2D |
|
147±2.5 |
20±7.5 |
15% |
FN147-N-.5D |
FN147-N-1D |
FN147-N-2D |
|
150±2.5 |
20±5 |
15% |
FN150-N-.5D |
FN150-N-1D |
FN150-N-2D |
|
155±2.5 |
20±5 |
12% |
FN155-N-.5D |
FN155-N-1D |
FN155-N-2D |
|
157±2.5 |
20±5 |
12% |
FN157-N-.5D |
FN157-N-1D |
FN157-N-2D |
|
160±2.5 |
20±7.5 |
12% |
FN160-N-.5D |
FN160-N-1D |
FN160-N-2D |
|
172±2.5 |
20±7.5 |
15% |
FN172-N-.5D |
FN172-N-1D |
FN172-N-2D |
|
180±2.5 |
20±7.5 |
15% |
FN180-N-.5D |
FN180-N-1D |
FN180-N-2D |
|
185±2.5 |
20±7.5 |
15% |
FN185-N-.5D |
FN185-N-1D |
FN185-N-2D |
|
185±2.5 |
20±7.5 |
10% |
FN185-HR-.5D |
FN185-HR-1D |
FN185-HR-2D |
|
190±2.5 |
20±5 |
15% |
FN190-N-.5D |
FN190-N-1D |
FN190-N-2D |
|
193±2.5 |
20±5 |
15% |
FN193-N-.5D |
FN193-N-1D |
FN193-N-2D |
|
200±2.5 |
20±5 |
15% |
FN200-N-.5D |
FN200-N-1D |
FN200-N-2D |
|
205±2.5 |
20±5 |
15% |
FN205-N-.5D |
FN205-N-1D |
FN205-N-2D |
|
210±2.5 |
20±5 |
15% |
FN210-N-.5D |
FN210-N-1D |
FN210-N-2D |
|
214±2.5 |
20±5 |
15% |
FN214-N-.5D |
FN214-N-1D |
FN214-N-2D |
|
220±2.5 |
20±5 |
15% |
FN220-N-.5D |
FN220-N-1D |
FN220-N-2D |
|
222±2.5 |
20±5 |
15% |
FN222-N-.5D |
FN222-N-1D |
FN222-N-2D |
|
230±2.5 |
20±5 |
15% |
FN230-N-.5D |
FN230-N-1D |
FN230-N-2D |
|
240±2.5 |
20±5 |
15% |
FN240-N-.5D |
FN240-N-1D |
FN240-N-2D |
|
250±2.5 |
20±5 |
15% |
FN250-N-.5D |
FN250-N-1D |
FN250-N-2D |
|
254±2.5 |
20±5 |
15% |
FN254-N-.5D |
FN254-N-1D |
FN254-N-2D |

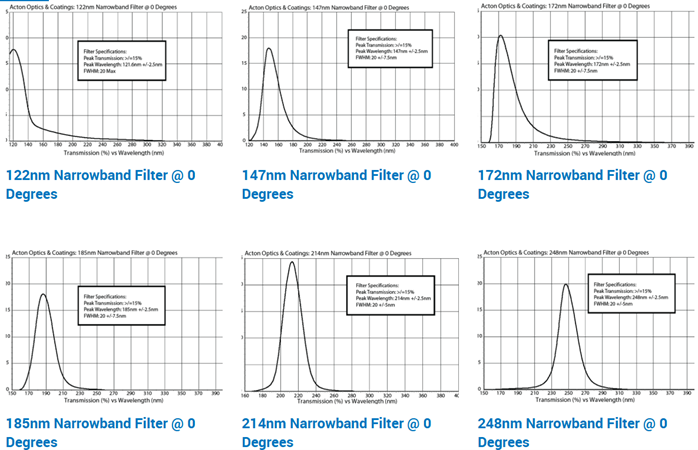

VUV/UV
Narrowband Filters部分波长的透过率曲线图
