西格玛光机FND衰减片是一款专为紫外到可见光波段（200-700nm）设计的反射型中性密度滤光片。UV–VIS反射型ND滤光片用于减少高能量激光或宽波长谱区光量，由于未透过的光线没有被玻璃吸收，不必担心有玻璃高温破损的危险。
所属品牌： 日本OptoSigma

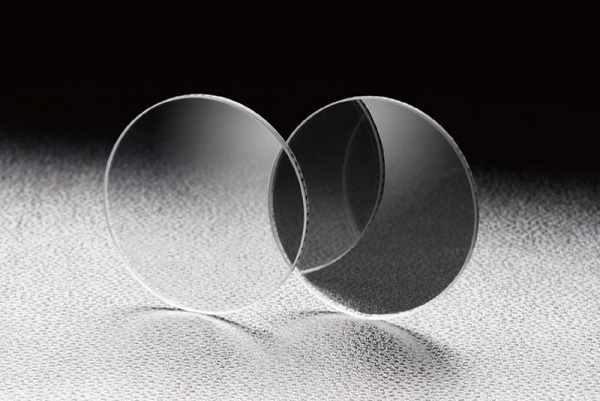

西格玛光机FND衰减片（Reflective Neutral Density Filters）是一款专为紫外到可见光波段（200-700nm）设计的反射型中性密度滤光片。UV–VIS反射型ND滤光片用于减少高能量激光或宽波长谱区光量，由于未透过的光线没有被玻璃吸收，不必担心有玻璃高温破损的危险。

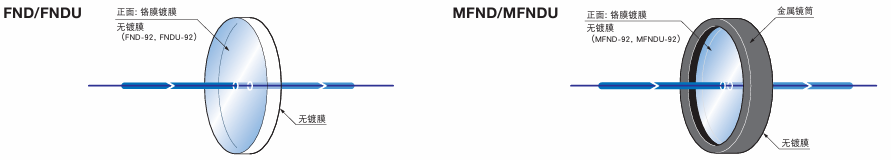

Optosigma反射型中性滤光片由于使用金属膜反射，从紫外到红外显示了非常稳定的透过率波长特性。紫外光用反射型ND滤光片的基板使用紫外光透过率很高的合成石英，从近紫外到可见光谱区具有几乎相同的透过率。可见光ND滤光片的玻璃厚度为2mm±0.1mm，与透过率无关是一定值。西格玛光机FND衰减片分为可见光用的FND滤光片和紫外光用的FNDU滤光片。FND可见光反射型中性滤光片采用BK7材质的玻璃，镀铬膜(FND-92、FNDU-92、MFND-92、MFNDU-92无镀膜)，适用于400～700nm，面型精度λ（测量范围φ30mm），平行度＜1′，表面质量：60－40，有效直径：外径的90％。
可见光反射型中性滤光片标品有φ15mm，φ20mm，φ25mm，φ30mm，φ50mm五种规格，每种规格下又有0.1%，1%，5%，10%，20%，30%，40%，50%，60%，70%，80%，92%透过率的可见光ND滤光片型号
Optosigma反射型中性滤光片的共同指标：
|
可见光用（FND） |
紫外光用（FNDU） |
|
|
材质 |
BK7 |
合成石英 |
|
镀膜 |
铬（Cr），但FND-92，FNDU-92， MFND-92，MFNDU-92无镀膜 |
|
|
适用波长 |
400-700nm |
200-400nm |
|
平行度 |
＜1′ |
＜30′′ |
|
面型精度 |
λ（测量范围φ30mm） |
|
|
表面质量 |
60-40 |
|
|
框架（MFDN/MFNDU） |
材质：铝合金 表面处理：黑色阳极氧化 |
|
|
有效直径 |
外径的90％ |
|
UV–VIS反射型ND滤光片的注意事项：
-反射型ND滤光片因为铬膜有吸收，不能用于高能量的脉冲激光。
-高能量激光射入可见光反射型中性滤光片时，因为热透镜效应光束可能会聚光。高输出激光或高能量激光请使用可变式分光镜(VBS)。
- FND滤光片正面反射的激光光束是危险的。请妥善终止反射光束以防止照射到操作人员。
-激光光東垂直射入反射型中性滤光片时，滤光片反射的光线会返回到激光光源。这样的返回光会使激光器的振动变得不稳定。请稍微倾斜滤光片后使用，以防止反射光返回到激光光源。
-透过率92%的可见光ND滤光片FND-92，其它)，是两面无镀膜的平面基板。无镀膜面存在反射率4%(两面共8%)的损失，所以透过率为92%左右。
西格玛光机FND衰减片的标准品：
由于FND可见光反射型中性滤光片和FNDU紫外光反射型ND滤光片的规格一致，所以只列出FND和MFND反射型中性滤光片的型号。
|
型号 |
外径 φD (mm) |
透过率(550nm,%) |
|
FND-15C02-0.1- |
15 |
0.1 |
|
FND-15C02-1 |
15 |
1 |
|
FND-15C02-5 |
15 |
5 |
|
FND-15C02-10 |
15 |
10 |
|
FND-15C02-20 |
15 |
20 |
|
FND-15C02-30 |
15 |
30 |
|
FND-15C02-40 |
15 |
40 |
|
FND-15C02-50 |
15 |
50 |
|
FND-15C02-60 |
15 |
60 |
|
FND-15C02-70 |
15 |
70 |
|
FND-15C02-80 |
15 |
80 |
|
FND-15C02-92 |
15 |
92 |
|
FND-20C02-0.1 |
20 |
0.1 |
|
FND-20C02-1 |
20 |
1 |
|
FND-20C02-5 |
20 |
5 |
|
FND-20C02-10 |
20 |
10 |
|
FND-20C02-20 |
20 |
20 |
|
FND-20C02-30 |
20 |
30 |
|
FND-20C02-40 |
20 |
40 |
|
FND-20C02-50 |
20 |
50 |
|
FND-20C02-60 |
20 |
60 |
|
FND-20C02-70 |
20 |
70 |
|
FND-20C02-80 |
20 |
80 |
|
FND-20C02-92 |
20 |
92 |
|
FND-25C02-0.1 |
25 |
0.1 |
|
FND-25C02-1 |
25 |
1 |
|
FND-25C02-5 |
25 |
5 |
|
FND-25C02-10 |
25 |
10 |
|
FND-25C02-20 |
25 |
20 |
|
FND-25C02-30 |
25 |
30 |
|
FND-25C02-40 |
25 |
40 |
|
FND-25C02-50 |
25 |
50 |
|
FND-25C02-60 |
25 |
60 |
|
FND-25C02-70 |
25 |
70 |
|
FND-25C02-80 |
25 |
80 |
|
FND-25C02-92 |
25 |
92 |
|
FND-30C02-0.1 |
30 |
0.1 |
|
FND-30C02-1 |
30 |
1 |
|
FND-30C02-5 |
30 |
5 |
|
FND-30C02-10 |
30 |
10 |
|
FND-30C02-20 |
30 |
20 |
|
FND-30C02-30 |
30 |
30 |
|
FND-30C02-40 |
30 |
40 |
|
FND-30C02-50 |
30 |
50 |
|
FND-30C02-60 |
30 |
60 |
|
FND-30C02-70 |
30 |
70 |
|
FND-30C02-80 |
30 |
80 |
|
FND-30C02-92 |
30 |
92 |
|
FND-50C02-0.1 |
50 |
0.1 |
|
FND-50C02-1 |
50 |
1 |
|
FND-50C02-5 |
50 |
5 |
|
FND-50C02-10 |
50 |
10 |
|
FND-50C02-20 |
50 |
20 |
|
FND-50C02-30 |
50 |
30 |
|
FND-50C02-40 |
50 |
40 |
|
FND-50C02-50 |
50 |
50 |
|
FND-50C02-60 |
50 |
60 |
|
FND-50C02-70 |
50 |
70 |
|
FND-50C02-80 |
50 |
80 |
|
FND-50C02-92 |
50 |
92 |
|
型号 |
外径 φD (mm) |
有效直径φA(mm) |
透过率(550nm,%) |
|
MFND-25-0.1 |
25 |
17 |
0.1 |
|
MFND-25-1 |
25 |
17 |
1 |
|
MFND-25-5 |
25 |
17 |
5 |
|
MFND-25-10 |
25 |
17 |
10 |
|
MFND-25-20 |
25 |
17 |
20 |
|
MFND-25-30 |
25 |
17 |
30 |
|
MFND-25-40 |
25 |
17 |
40 |
|
MFND-25-50 |
25 |
17 |
50 |
|
MFND-25-60 |
25 |
17 |
60 |
|
MFND-25-70 |
25 |
17 |
70 |
|
MFND-25-80 |
25 |
17 |
80 |
|
MFND-25-92 |
25 |
17 |
92 |
|
MFND-30-0.1 |
30 |
22 |
0.1 |
|
MFND-30-1 |
30 |
22 |
1 |
|
MFND-30-5 |
30 |
22 |
5 |
|
MFND-30-10 |
30 |
22 |
10 |
|
MFND-30-20 |
30 |
22 |
20 |
|
MFND-30-30 |
30 |
22 |
30 |
|
MFND-30-40 |
30 |
22 |
40 |
|
MFND-30-50 |
30 |
22 |
50 |
|
MFND-30-60 |
30 |
22 |
60 |
|
MFND-30-70 |
30 |
22 |
70 |
|
MFND-30-80 |
30 |
22 |
80 |
|
MFND-30-92 |
30 |
22 |
92 |
|
MFND-52-0.1 |
52 |
47 |
0.1 |
|
MFND-52-1 |
52 |
47 |
1 |
|
MFND-52-5 |
52 |
47 |
5 |
|
MFND-52-10 |
52 |
47 |
10 |
|
MFND-52-20 |
52 |
47 |
20 |
|
MFND-52-30 |
52 |
47 |
30 |
|
MFND-52-40 |
52 |
47 |
40 |
|
MFND-52-50 |
52 |
47 |
50 |
|
MFND-52-60 |
52 |
47 |
60 |
|
MFND-52-70 |
52 |
47 |
70 |
|
MFND-52-80 |
52 |
47 |
80 |
|
MFND-52-92 |
52 |
47 |
92 |
