TFMHP和TFMHPQ是西格玛光机生产的强激光电介质膜反射镜，镀多层电介质膜，专为高反射率、低损耗的光学应用设计，特别适用于高功率的光纤激光系统使用的多层电介质膜反射镜。
所属品牌： 日本OptoSigma
西格玛光机（SigmaKoki）是一家知名的光学设备制造商，提供各种高精度的光学元件和系统。TFMHP和TFMHPQ是西格玛光机生产的强激光电介质膜反射镜，镀多层电介质膜，专为高反射率、低损耗的光学应用设计。以下是关于这两款多层电介质膜反射镜的介绍：
TFMHP系列: 可以提供用于YAG激光器，从基波(1064nm)到4次谐波(266nm)的Nd:YAG激光反射镜和ArF(193nm)，KrF(248nm)的准分子激光用的反射镜，适用于高功率，脉冲Nd-YAG激光(或Yb-YLF激光)或准分子激光的光学系统的多层电介质膜反射镜。TFMPQ系列: 备有基波(1030nm)，2次谐波(515nm)，3次谐波(343nm)，4次谐波(257nm)等多种波长使用的反射镜，特别适用于高功率的光纤激光系统使用的多层电介质膜反射镜。
因此，强激光用电介质膜反射镜还可称为Nd:YAG激光反射镜，高功率激光反射镜和光纤激光用电介质膜反射镜。高功率激光反射镜TFMHP系列和TFMPQ系列反射率高，经过多次反射后的光量衰减小，使用吸收小的电介质膜，适合承受大功率激光的连续照射。

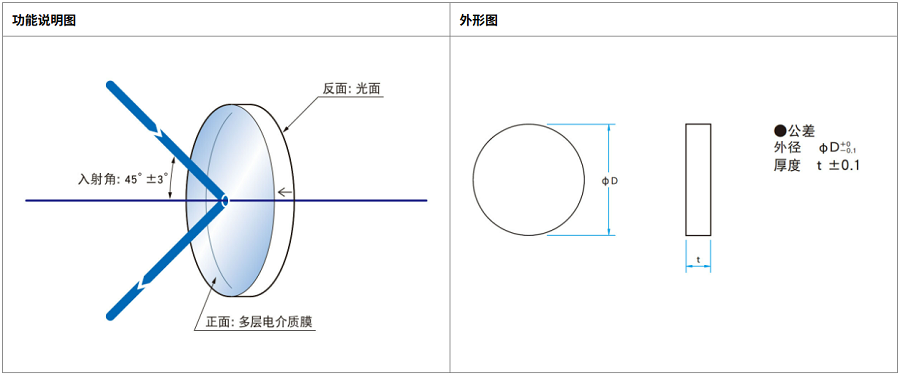

强激光用电介质膜反射镜功能说明图和外形尺寸图：
SigmaKoki强激光电介质膜反射镜TFMHP,TFMHPQ共同指标：
|
通用指标 |
|
|
材质 |
TFMHP: BK7 TFMHPQ: 合成石英 |
|
镀膜 |
多层电介质膜 |
|
入射角度 |
45°±3° |
|
基板面型精度 |
λ/10 |
|
平行度 |
＜3′ |
|
表面质量 |
10-5 |
|
有效直径 |
外径的90％ |
|
反面 |
抛光面 |
西格玛光机SigmaKoki强激光电介质膜反射镜TFMHP,TFMHPQ的信息：
- 承接定制产品目录上没有的尺寸或波长特性的反射镜。
- 可在低散乱基板上镀强激光用多层电介质膜。
- 激光损伤阈值根据ISO21254的200on1进行试验。
- 备有保证镀膜后面精度的反射镜（HTFM）。
西格玛光机SigmaKok强激光电介质膜反射镜TFMHP,TFMHPQ的注意事项：
- 使用前，请确认入射激光光束的能量密度不要超过激光损伤阈值。
- 通过透镜或凹面反射使激光光束变细后入射时，可能有能量密度超过激光损伤阈值，反射镜受破损的危险。
- 入射光束的光量很大的时候，光束可能透过反射镜（透过率1%以下）。请务必在反射镜的反面遮挡散乱光。
- 紫外谱区的反射镜有产生荧光的可能。对反射镜荧光有疑问的客户请咨询。
- 多层电介质膜因为入射光束的偏光状态不同其反射率波长特性将会有改变。P偏光与S偏光相比，反射率变低，反射谱区变窄。
- 技术指标的反射率是用P偏光和S偏光的反射率的平均值来表示的。
- 在设计波长以外的波长区域使用时，反射率有可能降低。
Optosigma强激光用电介质膜反射镜/高功率激光反射镜规格参数：
|
型号 |
适用波长 |
外径φD |
厚度t |
反射率 |
激光损伤阈值※ |
|
TFMHP-25.4C05-193 |
193nm |
φ25.4mm |
5mm |
＞95％ |
2J/cm2 |
|
TFMHP-30C05-193 |
193nm |
φ30mm |
5mm |
＞95％ |
2J/cm2 |
|
TFMHP-50C08-193 |
193nm |
φ50mm |
8mm |
＞95％ |
2J/cm2 |
|
TFMHP-25.4C05-248 |
248nm |
φ25.4mm |
5mm |
＞98％ |
4J/cm2 |
|
TFMHP-30C05-248 |
248nm |
φ30mm |
5mm |
＞98％ |
4J/cm2 |
|
TFMHP-50C08-248 |
248nm |
φ50mm |
8mm |
＞98％ |
4J/cm2 |
|
TFMHP-25.4C05-266 |
266nm |
φ25.4mm |
5mm |
＞98％ |
5J/cm2 |
|
TFMHP-30C05-266 |
266nm |
φ30mm |
5mm |
＞98％ |
5J/cm2 |
|
TFMHP-50C08-266 |
266nm |
φ50mm |
8mm |
＞98％ |
5J/cm2 |
|
TFMHP-25.4C05-355 |
355nm |
φ25.4mm |
5mm |
＞99％ |
8J/cm2 |
|
TFMHP-30C05-355 |
355nm |
φ30mm |
5mm |
＞99％ |
8J/cm2 |
|
TFMHP-50C08-355 |
355nm |
φ50mm |
8mm |
＞99％ |
8J/cm2 |
|
TFMHP-25.4C05-532 |
532nm |
φ25.4mm |
5mm |
＞99％ |
26.5J/cm2 |
|
TFMHP-30C05-532 |
532nm |
φ30mm |
5mm |
＞99％ |
26.5J/cm2 |
|
TFMHP-50C08-532 |
532nm |
φ50mm |
8mm |
＞99％ |
26.5J/cm2 |
|
TFMHP-25.4C05-1064 |
1064nm |
φ25.4mm |
5mm |
＞99％ |
28J/cm2 |
|
TFMHP-30C05-1064 |
1064nm |
φ30mm |
5mm |
＞99％ |
28J/cm2 |
|
TFMHP-50C08-1064 |
1064nm |
φ50mm |
8mm |
＞99％ |
28J/cm2 |
|
TFMHPQ-12.7C03-257 |
257nm |
φ12.7mm |
3mm |
＞98％ |
4J/cm2 |
|
TFMHPQ-25C05-257 |
257nm |
φ25mm |
5mm |
＞98％ |
4J/cm2 |
|
TFMHPQ-25.4C05-257 |
257nm |
φ25.4mm |
5mm |
＞98％ |
4J/cm2 |
|
TFMHPQ-30C05-257 |
257nm |
φ30mm |
5mm |
＞98％ |
4J/cm2 |
|
TFMHPQ-50C08-257 |
257nm |
φ50mm |
8mm |
＞98％ |
4J/cm2 |
|
TFMHPQ-50.8C08-257 |
257nm |
φ50.8mm |
8mm |
＞98％ |
4J/cm2 |
|
TFMHPQ-12.7C03-343 |
343nm |
φ12.7mm |
3mm |
＞99％ |
8J/cm2 |
|
TFMHPQ-25C05-343 |
343nm |
φ25mm |
5mm |
＞99％ |
8J/cm2 |
|
TFMHPQ-25.4C05-343 |
343nm |
φ25.4mm |
5mm |
＞99％ |
8J/cm2 |
|
TFMHPQ-30C05-343 |
343nm |
φ30mm |
5mm |
＞99％ |
8J/cm2 |
|
TFMHPQ-50C08-343 |
343nm |
φ50mm |
8mm |
＞99％ |
8J/cm2 |
|
TFMHPQ-50.8C08-343 |
343nm |
φ50.8mm |
8mm |
＞99％ |
8J/cm2 |
|
TFMHPQ-12.7C03-515 |
515nm |
φ12.7mm |
3mm |
＞99％ |
26J/cm2 |
|
TFMHPQ-25C05-515 |
515nm |
φ25mm |
5mm |
＞99％ |
26J/cm2 |
|
TFMHPQ-25.4C05-515 |
515nm |
φ25.4mm |
5mm |
＞99％ |
26J/cm2 |
|
TFMHPQ-30C05-515 |
515nm |
φ30mm |
5mm |
＞99％ |
26J/cm2 |
|
TFMHPQ-50C08-515 |
515nm |
φ50mm |
8mm |
＞99％ |
26J/cm2 |
|
TFMHPQ-50.8C08-515 |
515nm |
φ50.8mm |
8mm |
＞99％ |
26J/cm2 |
|
TFMHPQ-12.7C03-1030 |
1030nm |
φ12.7mm |
3mm |
＞99％ |
28J/cm2 |
|
TFMHPQ-25C05-1030 |
1030nm |
φ25mm |
5mm |
＞99％ |
28J/cm2 |
|
TFMHPQ-25.4C05-1030 |
1030nm |
φ25.4mm |
5mm |
＞99％ |
28J/cm2 |
|
TFMHPQ-30C05-1030 |
1030nm |
φ30mm |
5mm |
＞99％ |
28J/cm2 |
|
TFMHPQ-50C08-1030 |
1030nm |
φ50mm |
8mm |
＞99％ |
28J/cm2 |
|
TFMHPQ-50.8C08-1030 |
1030nm |
φ50.8mm |
8mm |
＞99％ |
28J/cm2 |
※入射角0°，激光脉冲宽度10ns (TFMHP-193は20ns)，重复频率20Hz入射角度0°。
Optosigma光纤激光用电介质膜反射镜TFMHPQ：
以下是光纤激光用电介质膜反射镜TFMHPQ的曲线图，其中，反射率是用P偏光和S偏光的反射率的平均值来表示，如图中的黑色曲线。
Optosigma强激光用电介质膜反射镜TFMHP/ Nd:YAG激光反射镜：

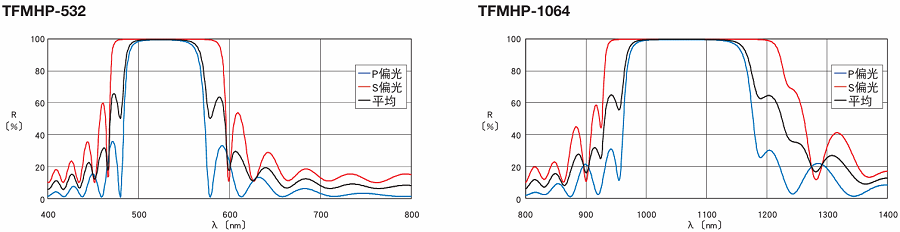

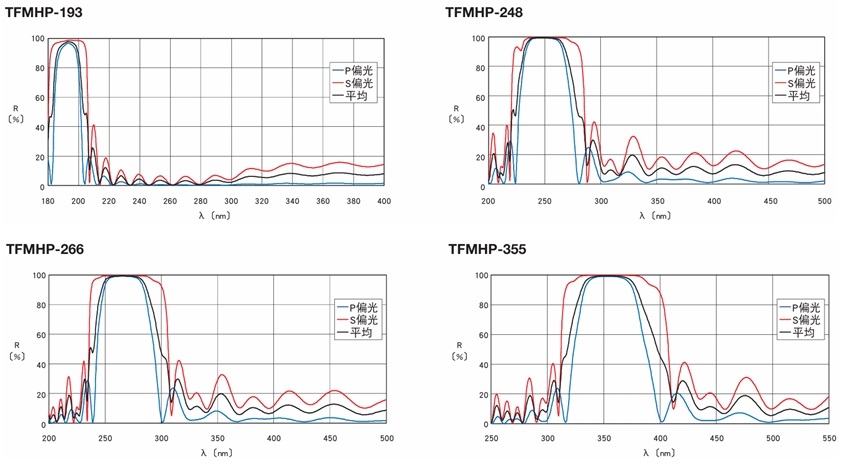

宽带介质膜平面反射镜0°-45°
日本西格玛光机SigmaKoki的0°-45°入射宽带介质膜平面反射镜凭借其宽带高反射率(反射率＞99%)、宽入射角(0°-45°入射)适应性和高耐久性，是多波长激光应用的理想选择。0°-45°入射宽带介质膜反射镜TFVMQ有四种波长范围可选，覆盖紫外、可见光和近红外波段，入射角可为0°至45°之间的任意角度，可简称为0°-45°激光反射镜。
查看详细
193nm ArF反射镜
日本Optosigma的强激光用电介质膜反射镜TFMHP系列193反射镜是适用于高功率，脉冲Nd-YAG激光（或Yb-YLF激光）或准分子激光的光学系统的反射镜。
查看详细
GFM/GCM负色散镜
西格玛光机TFM激光谱线反射镜
西格玛光机提供的激光谱线多层电介质膜平面反射镜TFM系列设计用于特定波长的高反射率光学元件，这些西格玛光机TFM激光谱线反射镜广泛应用于各种激光系统中
查看详细
