GFM/GCM负色散镜

所属品牌： 日本OptoSigma

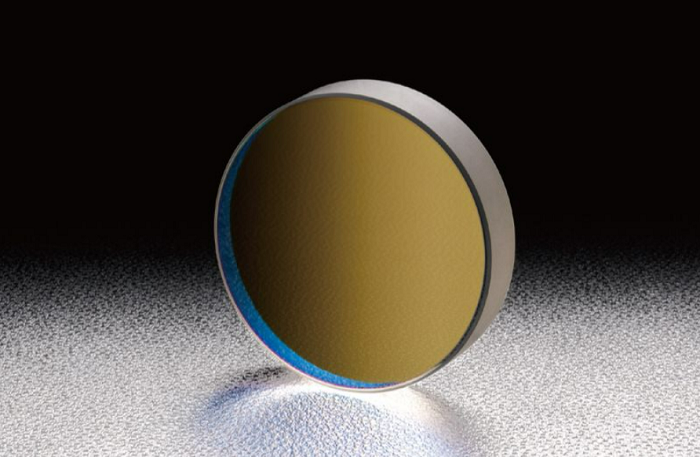

产品介绍

西格玛光机提供一款反射镜，能够在特定波长范围内提供负的群延迟色散(负GDD)，通过提供负色散来补偿系统中的正色散，因此也叫做低群延迟色散镜，色散补偿镜，飞秒负分散反射镜和啁啾镜。日本西格玛光机SIGMAKOKI提供的负分散反射镜GFM/GCM系列是波长分散为负的特殊反射镜/啁啾镜，这款负GDD反射镜可用于飞秒激光谐振腔的分散补偿，使光线在2枚飞秒激光用负分散反射镜GFM,GCM间往返数次，抵消谐振腔内的波长分散。低群延迟色散镜GFM/GCM通过棱镜的波长分散补偿，使其机构紧凑。其中，这系列的色散补偿镜备有平面基板和谐振腔用凹面基板2种形状。

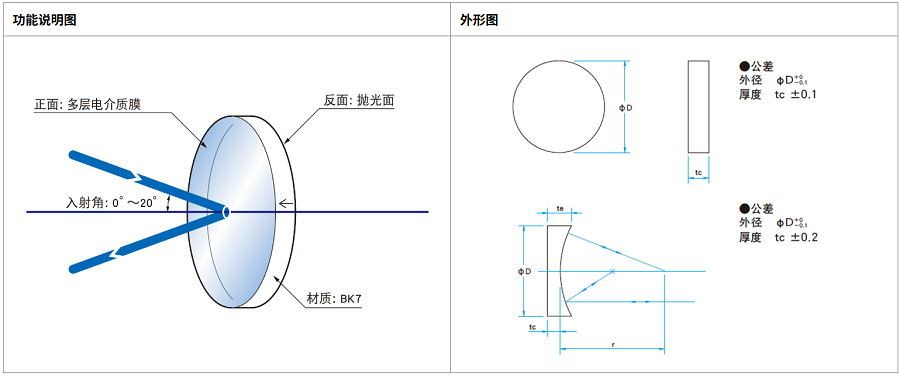

SIGMAKOKI西格玛光机GFM/GCM负色散镜功能说明图和外形图：

以下飞秒负分散反射镜/负GDD反射镜功能图示清晰的显示出其光束入射方向，入射面是多层电介质膜，出射面是抛光状态，这是一款0-20°反射镜，当用于其他入射角时，可能达不到补偿的效果。另外，低群延迟色散镜有平面和凹面两种基板形状供选择。

左图：功能说明图右图：外形尺寸图

OPTOSIGMA飞秒激光用负分散反射镜GFM,GCM共同指标：

共同指标
材质	BK7
镀膜	多层电介质膜
入射角度	0°〜20°
基板面型精度	λ/10
平行度	＜5″(平面)
表面质量	10－5
有效直径	外径的80％
反面	抛光面

OPTOSIGMA飞秒激光用负分散反射镜GFM,GCM的相关信息：

- 承接制造产品目录之外的其他尺寸或波长谱区的负分散反射镜/色散补偿镜。

- 也承接制造高能量用的负分散反射镜。

- 备有保证镀膜后面型精度的反射镜（HTFM）。

OPTOSIGMA负分散反射镜GFM/GCM的注意事项：

- 负分散反射镜GFM/GCM入射角度应为0°〜20°，用于其他入射角时，可能不能补偿分散。

- 飞秒负分散反射镜GFM/GCM技术指标的反射率表示的是0°入射角的反射率

SIGMAKOKI西格玛光机GFM/GCM负色散镜的规格参数表：

飞秒负分散反射镜
型号	适用波长[nm]	外径φD [mm]	厚度t[mm]	反射率[%]	激光损伤阈值※[J/cm2]
GFM-12.7C05-800	700〜900	φ12.7	5	＞99.8	0.5
GFM-25.4C05-800	700〜900	φ25.4	5	＞99.8	0.5
GFM-30C05-800	700〜900	φ30	5	＞99.8	0.5

飞秒负分散凹面反射镜
型号	适用波长[nm]	外径φD [mm]	边缘厚度t[mm]	曲率半径r[mm]	反射率[%]	激光损伤阈值※[J/cm2]
GCM-30C07-50-800	700〜900	φ30	7	50	＞99.8	0.5
GCM-30C07-100-800	700〜900	φ30	7	100	＞99.8	0.5
GCM-30C05-500-800	700〜900	φ30	5	500	＞99.8	0.5
GCM-30C05-1000-800	700〜900	φ30	5	1000	＞99.8	0.5

SIGMAKOKI西格玛光机GFM/GCM负色散镜的反射率波长特性（参考数据）:

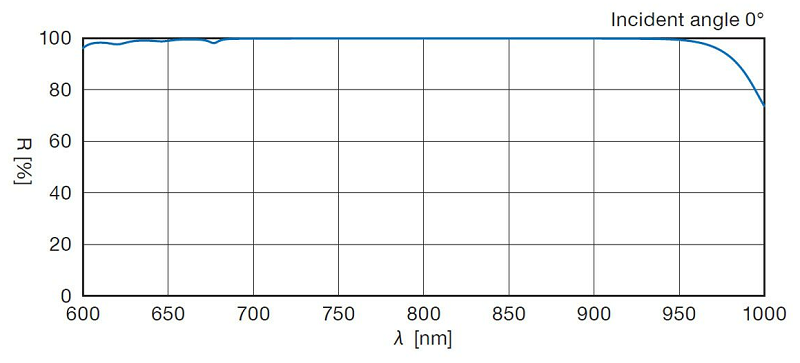

GFM/GCM负色散镜的反射率波长特性（参考数据） R：反射率

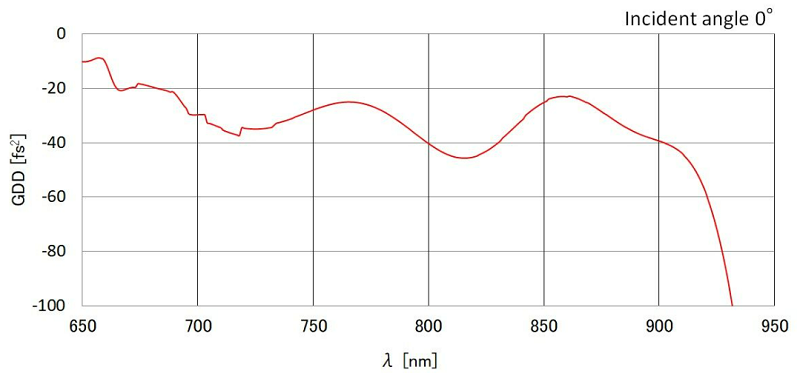

GFM/GCM负色散镜的群延迟（参考数据） GDD：Group Delay Dispersion

由以上曲线图可以看出，负GDD反射镜/啁啾镜在700-900nm，0°入射的反射率＞99.9%，GDD值都为负，在-20fs2以下，用户可根据实际需求选择合适的型号，另外，还可提供定制，更多详情，请联系我们。
