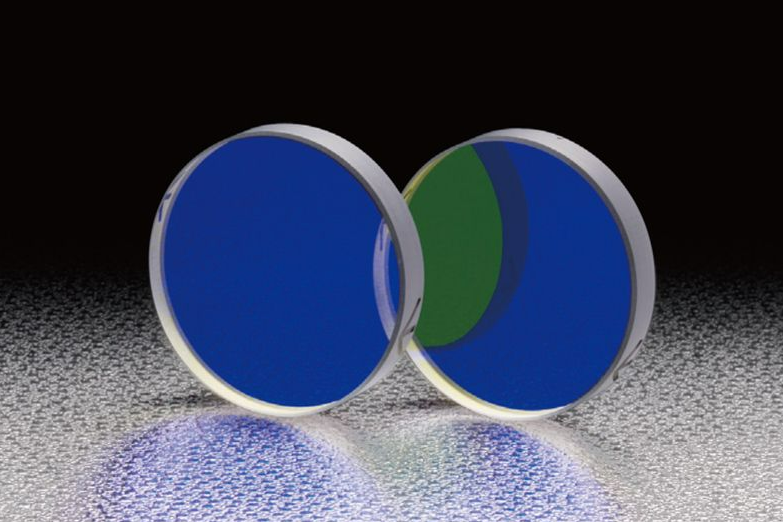

宽带介质膜平面反射镜0°-45°

日本西格玛光机SigmaKoki的0°-45°入射宽带介质膜平面反射镜凭借其宽带高反射率(反射率＞99%)、宽入射角(0°-45°入射)适应性和高耐久性，是多波长激光应用的理想选择。0°-45°入射宽带介质膜反射镜TFVMQ有四种波长范围可选，覆盖紫外、可见光和近红外波段，入射角可为0°至45°之间的任意角度，可简称为0°-45°激光反射镜。

所属品牌： 日本OptoSigma

产品介绍

0°-45°入射宽带介质膜反射镜TFVMQ特点：

- 0°至45°入射，高反射率。

- 反射率在宽波长范围内变化非常小。

- 镀多层介质膜，表面不易划伤，可以清洁。

- 介质膜几乎没有吸收，经时变化小，可以承受连续的激光照射。

日本SIGMAKOKI 0°-45°宽带介质膜平面反射镜TFVMQ共同指标：

通用指标
材质	合成石英
镀膜	多层介质膜
入射角度	0°-45°
基板面型精度	λ/10
平行度	＜3′
反射率	Rmean＞平均99%
有效直径	外径的90％
反面	抛光面

宽带介质膜平面反射镜0°-45°的反射率光谱特性（参考数据）R：反射率，45°是P偏光和S偏光的平均：

以下是西格玛光机Optosigma宽带介质膜平面反射镜0°-45°的曲线图，其中，45°反射率是用P偏光和S偏光的反射率的平均值来表示，如图中的蓝线曲线。

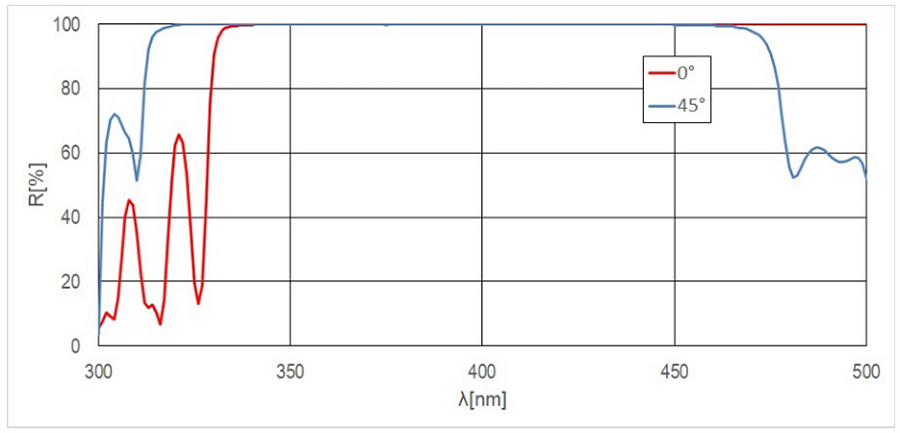

0°-45°激光反射镜TFVMQ-3/4(350nm-450nm)

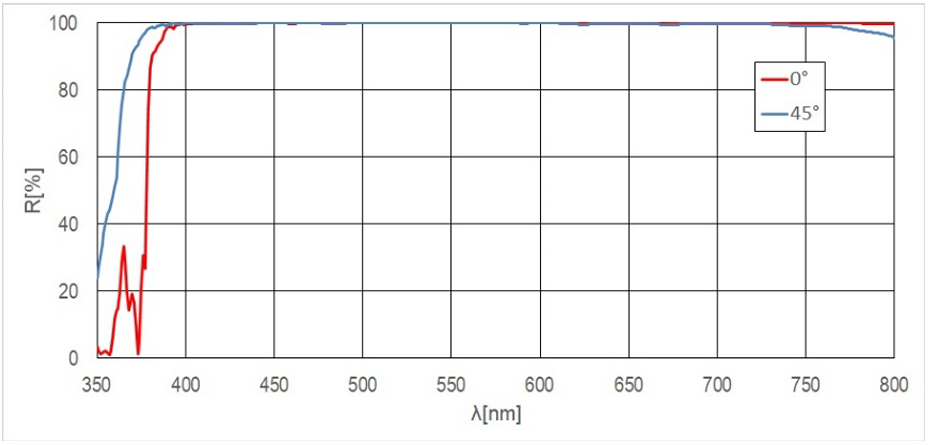

0°-45°激光反射镜TFVMQ-4/7(400nm-750nm)

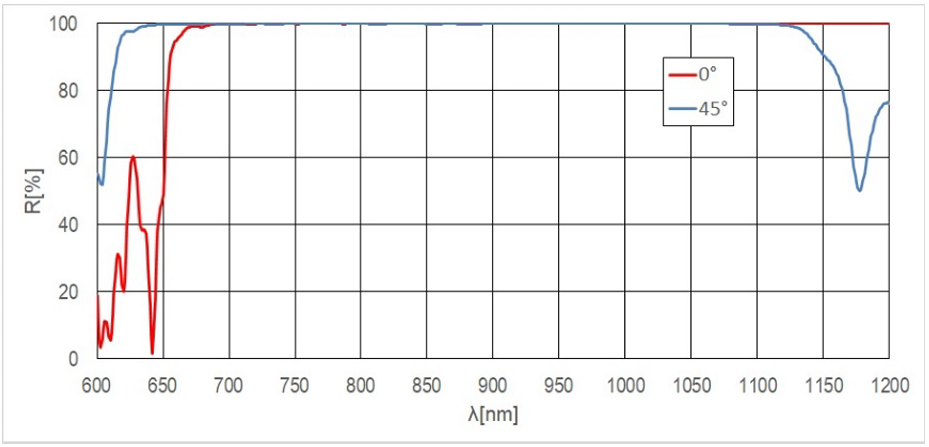

0°-45°入射宽带介质膜反射镜TFVMQ-7/11(700nm-1100nm)

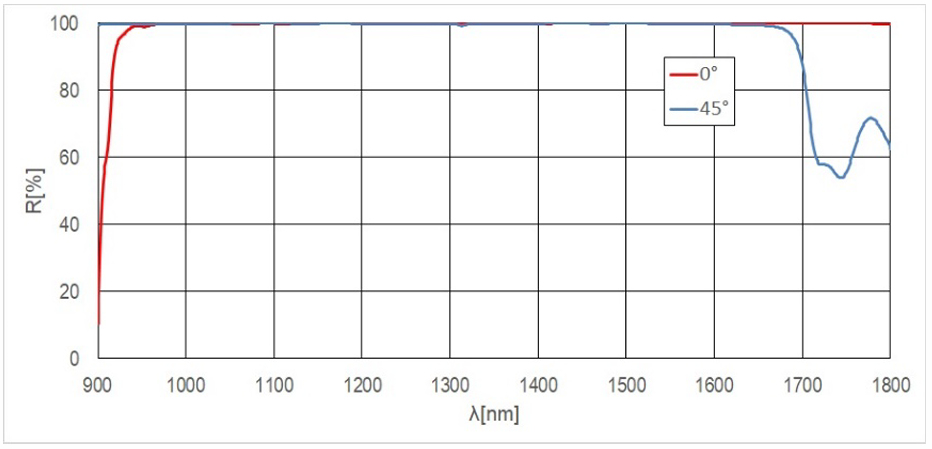

0°-45°入射宽带介质膜反射镜TFVMQ-10/16(1000nm-1600nm)

日本SIGMAKOKI 0°-45°宽带介质膜平面反射镜TFVMQ的信息：

- 承接定制非标准尺寸及光谱特性的反射镜，欢迎咨询。

日本SIGMAKOKI 0°-45°宽带介质膜平面反射镜TFVMQ的注意事项：

- 多层介质膜的反射光谱特性随入射光的偏振态发生变化，P偏光反射率比S偏光反射率低，反射带也比较窄。

- 用于适用波长以外的其他波段时，反射率会变低。

- 入射角不是0°时，反射率光谱特性随入射光的偏振态发生变化。

- 45°入射角的反射率特性用P偏光和S偏光的平均来表示。

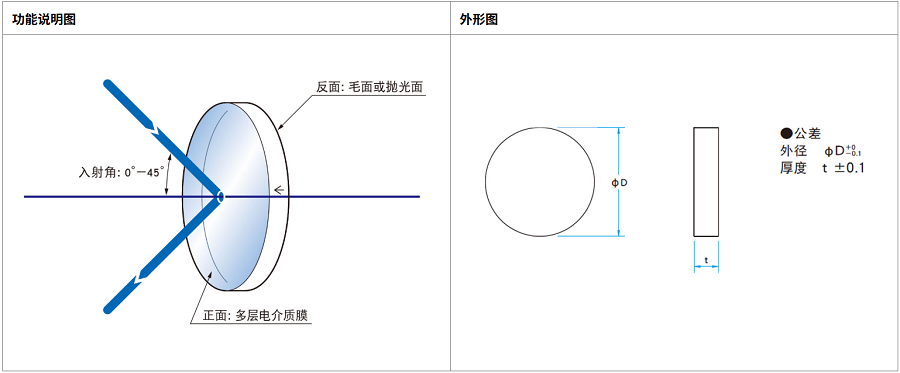

西格玛光机Optosigma 0°-45°入射宽带介质膜反射镜功能说明图和外形尺寸图：

西格玛光机Optosigma宽带介质膜平面反射镜0°-45°规格参数：

型号	适用波长	外径φD	厚度t	表面质量	激光损伤阈值※	反面
TFVMQ-12.7C05-3/4	350～450nm	φ12.7mm	5mm	20-10	0.5J/cm²	抛光面
TFVMQ-25.4C05-3/4	350～450nm	φ25.4mm	5mm	20-10	0.5J/cm²	抛光面
TFVMQ-50.8C08-3/4	350～450nm	φ50.8mm	8mm	20-10	0.5J/cm²	抛光面
TFVMQ-12.7C05-4/7	400～750nm	φ12.7mm	5mm	20-10	0.5J/cm²	抛光面
TFVMQ-25.4C05-4/7	400～750nm	φ25.4mm	5mm	20-10	0.5J/cm²	抛光面
TFVMQ-50.8C08-4/7	400～750nm	φ50.8mm	8mm	20-10	0.5J/cm²	抛光面
TFVMQ-12.7C05-7/11	700～1100nm	φ12.7mm	5mm	40-20	1J/cm²	抛光面
TFVMQ-25.4C05-7/11	700～1100nm	φ25.4mm	5mm	40-20	1J/cm²	抛光面
TFVMQ-50.8C08-7/11	700～1100nm	φ50.8mm	8mm	40-20	1J/cm²	抛光面
TFVMQ-12.7C05-10/16	1000～1600nm	φ12.7mm	5mm	40-20	2.5J/cm²	抛光面
TFVMQ-25.4C05-10/16	1000～1600nm	φ25.4mm	5mm	40-20	2.5J/cm²	抛光面
TFVMQ-50.8C08-10/16	1000～1600nm	φ50.8mm	8mm	40-20	2.5J/cm²	抛光面

※激光脉冲宽度10ns，重复频率20Hz。
