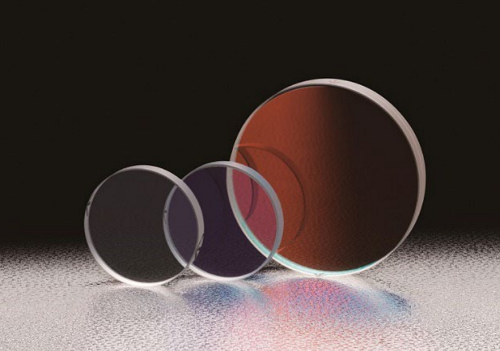

日本西格玛光机SigmaKoki双波长反射镜TFMMW兼顾YAG和光纤激光的基波和2倍频波长，而且在515-532nm和1030-1064nm波段反射率＞99%，因此还可叫做1064,532反射镜。
所属品牌： 日本OptoSigma
双波段激光反射镜TFMMW系列是一款可用于Nd-YAG激光或光纤激光基波，以及其2倍频波长的反射镜。日本西格玛光机SigmaKoki双波长反射镜TFMMW兼顾YAG和光纤激光的基波和2倍频波长，而且在515-532nm和1030-1064nm波段反射率＞99%，因此还可叫做1064,532反射镜。TFMMW双波长激光反射镜特点是反射率高，多次反射后的光量损失小，多层电介质膜结构，镀膜面不易被损伤，可被正常擦拭（清洁）。双波长用反射镜的镀膜材料的吸收小，膜不易老化，可用于长期连续照射的场合。
西格玛光机SigmaKoki双波长反射镜TFMMW共同指标：
|
材质 |
合成石英 |
|
镀膜 |
多层电介质防反射膜 |
|
入射角度 |
45° |
|
基板面型精度 |
λ/10 |
|
平行度 |
<3′ |
|
表面质量 |
20-10 |
|
有效直径 |
外径的90％ |
|
反面 |
抛光面 |
OptoSigma西格玛光机双波长反射镜TFMMW的相关信息：
- 西格玛光机还承接定制产品样本上没有的尺寸或波长特性的双波长反射镜，更多详情，请联系我们。
- 另外，OPTOSIGMA还备有保证镀膜后面精度的反射镜(HTFM)产品系列。
日本SIGMAKOKI1064,532双波段激光反射镜TFMMW系列的注意事项：
- 1064,532双波段激光反射镜正面镀多层电介质膜，因为入射光束的偏光状态不同，其反射率波长特性会有变化。P偏光与S偏光相比，反射率变低，反射谱区变窄。
- 技术指标的反射率是用P偏光和S偏光的反射率的平均值来表示的。
- 1064,532反射镜以45°以外的入射角度使用时，反射率有可能降低。
- 在设计波长以外的波长区域使用时，反射率有可能降低。
OptoSigma高稳定不锈钢镜架MHX:
薄型空心框架结构，刚性高，达到热平衡所需时间短，比较适用于光干涉测量，或其他的光学高精密测量等用途。
- 镜片安装方向：可选择从前方或后方安装
- 调整轴数：可选择2轴调整或3轴调整
|
型号 |
适用外径[mm] |
适用厚度[mm] |
有效直径[mm] |
可调轴数 |
镜片装入方向 |
|
MHX-12.7A |
φ12.7 |
2～6 |
φ11.5 |
2 |
从前侧装入 |
|
MHX-12.7F |
φ12.7 |
2～6 |
φ11.5 |
3 |
从前侧装入 |
|
MHX-12.7F-R |
φ12.7 |
2～6 |
φ11.5 |
3 |
从后侧装入 |
|
MHX-25.4A |
φ25.4 |
3～7 |
φ23 |
2 |
从前侧装入 |
|
MHX-25.4F |
φ25.4 |
3～7 |
φ23 |
3 |
从前侧装入 |
|
MHX-25.4F-R |
φ25.4 |
3～7 |
φ23 |
3 |
从后侧装入 |
|
MHX-50.8A |
φ50.8 |
5～13 |
φ48 |
2 |
从前侧装入 |
|
MHX-50.8F |
φ50.8 |
5～13 |
φ48 |
3 |
从前侧装入 |

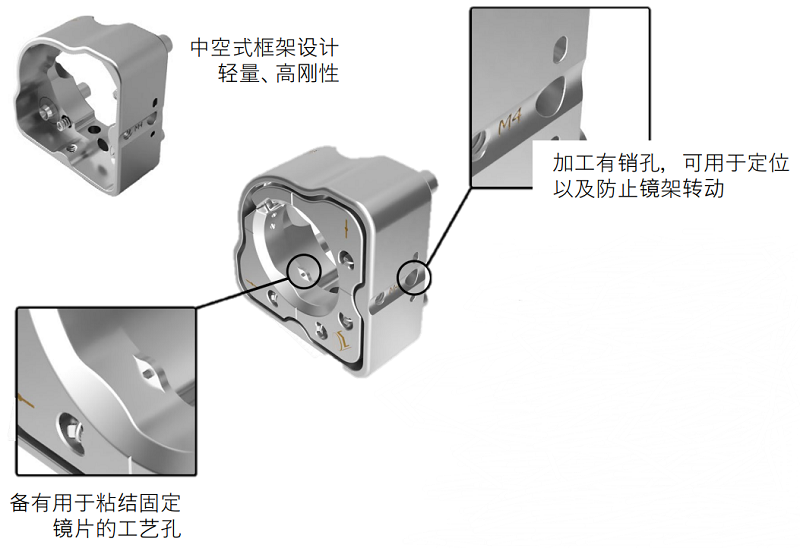

高稳定不锈钢镜架详细图示

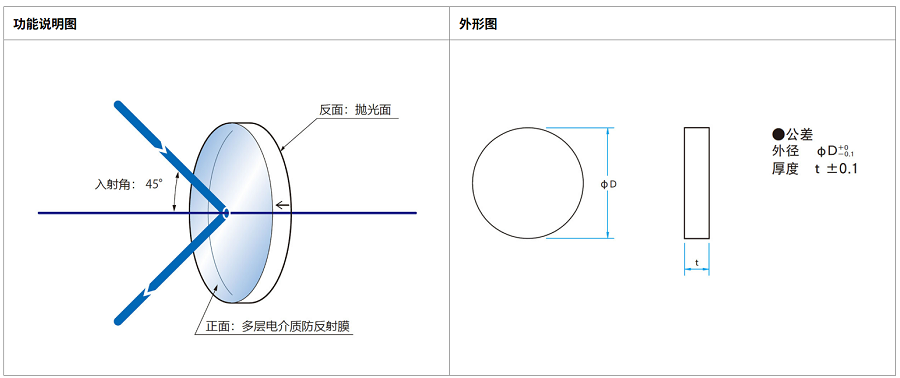

OptoSigma1064,532双波段激光反射镜TFMMW系列功能说明图和外形图：
以下双波长反射镜功能图示清晰的显示双波长用反射镜的光束入射方向，入射面是多层电介质防反射膜，出射面是抛光状态，这是一款45°反射镜，在TFMMW双波长激光反射镜侧面有箭头指向证明，方便快速识别出正面(入射面)。
左图：功能说明图 右图：外形尺寸图
TFMMW双波长激光反射镜的规格参数表：
|
型号 |
适用波长[nm] |
外径φD [mm] |
厚度t[mm] |
反射率[%] |
|
TFMMW-12.7C03-532/1064 |
515～532/1030～1064 |
φ12.7 |
3 |
>99 |
|
TFMMW-12.7C05-532/1064 |
515～532/1030～1064 |
φ12.7 |
5 |
>99 |
|
TFMMW-25.4C03-532/1064 |
515～532/1030～1064 |
φ25.4 |
3 |
>99 |
|
TFMMW-25.4C05-532/1064 |
515～532/1030～1064 |
φ25.4 |
5 |
>99 |
|
TFMMW-30C03-532/1064 |
515～532/1030～1064 |
φ30 |
3 |
>99 |
|
TFMMW-30C05-532/1064 |
515～532/1030～1064 |
φ30 |
5 |
>99 |
|
TFMMW-50C05-532/1064 |
515～532/1030～1064 |
φ50 |
5 |
>99 |
|
TFMMW-50C08-532/1064 |
515～532/1030～1064 |
φ50 |
8 |
>99 |
|
TFMMW-50.8C05-532/1064 |
515～532/1030～1064 |
φ50.8 |
5 |
>99 |
|
TFMMW-50.8C08-532/1064 |
515～532/1030～1064 |
φ50.8 |
8 |
>99 |

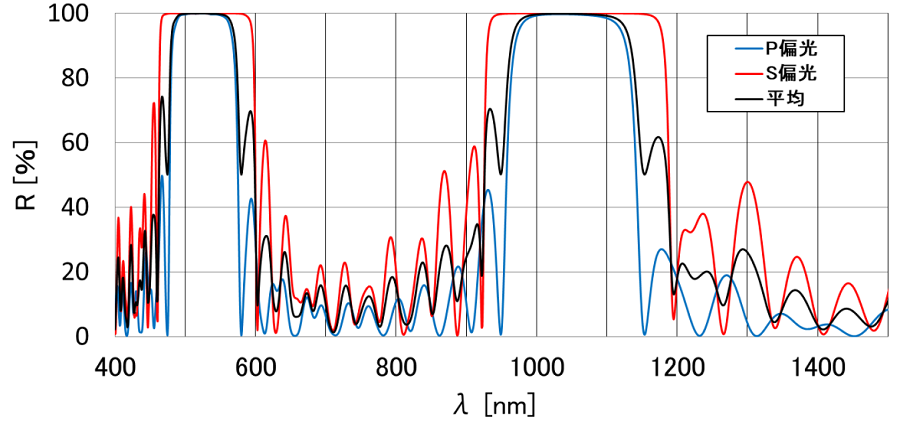

TFMMW双波长激光反射镜的反射率波长特性（参考数据）:
双波长用反射镜曲线图
由以上曲线图可以看出，1064,532反射镜在515-532nm和1030-1064nm波段的反射率＞99%，其他波段反射率很小，几乎透过，可用于Nd-YAG激光或光纤激光基波以及其2倍频波长。
