支架组合面精度保证反射镜HTFM-MHG是日本西格玛光机SigmaKoki的一款高端产品，专门设计用于需要极高精度和稳定性的应用。
所属品牌： 日本OptoSigma

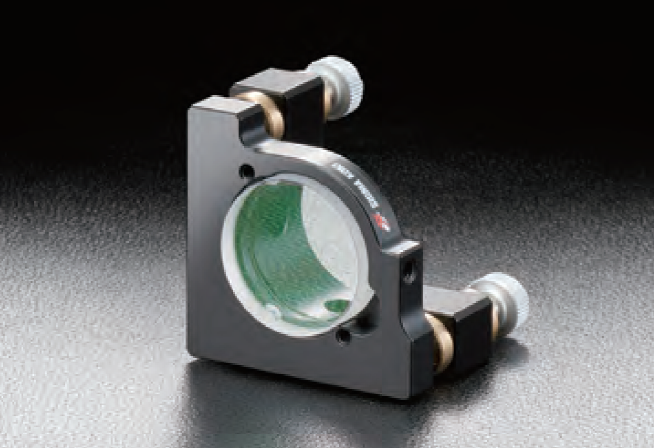

支架组合面精度保证反射镜HTFM-MHG是日本西格玛光机SigmaKoki的一款高端产品，专门设计用于需要极高精度和稳定性的应用。OptoSigma是把面精度保证反射镜（HTFM）安装在运动反射镜支架上，在不对反射镜产生应力的条件下用胶粘接固定，而且是带调整机构的高反射率反射镜。
日本西格玛光机HTFM-MHG支架组合面精度保证反射镜共同指标
|
支架部分 |
|
|
可动轴数 |
HTFM-MHG-HS:3轴 HTFM-MHG-MP:2轴(HTFM-12.7C08-MHG-MP:3轴) |
|
主要材质 |
铝合金（HTFM-12.7C08-MHG-MP：黄铜） |
|
表面处理 |
黑色阳极氧化（HTFM-12.7C08-MHG-MP：超级黑铬） |
|
反射镜部分 |
|
|
材质 |
合成石英 |
|
镀膜 |
多层电介质膜 |
|
入射角度 |
45°±3° |
|
面型精度 |
支架粘接后λ/10 |
|
表面质量 |
10－5 |
|
有效直径 |
外径的80% |
|
反面 |
光学抛光 |
HTFM-MHG支架组合面精度保证反射镜功能说明图:
由以上功能图可以清晰的看出OptoSigma支架的转动方向，冲击方向以及支点(转动中心)等，方便用户快速了解支架结构和使用方法。
SIGMAKOKI面精度保证反射镜支架组合HTFM-MHG的特点：
- 嵌入粘接反射镜后保证反射镜的面型精度。
- 反射镜支架有高稳定型（MHG-HS）和量产型（MHG-MP）两种类型。
- 这个产品可以使用在需要很高波面精度的光学系统或干涉仪中。
SIGMAKOKI面精度保证反射镜支架组合HTFM-MHG的相关信息：
- 高反射率反射镜支架量产型（MHG-MP）具备调整螺栓的锁紧机构。
- 可以安装立柱（RO-＊＊-＊＊：另售）或台柱（PST-＊＊：另售）。
- 关于反射率的波长特性，请确认面型精度保证反射镜（HTFM）的特性曲线。
日本西格玛光机HTFM-MHG支架组合面精度保证反射镜的注意事项：
- 反射镜面在支架安装面前伸出2mm。
- 产品中不附有保证面型精度数据。需要保证面型精度数据文件时，需要额外文件制作费用。
- 一旦取下粘接的反射镜，则不能保证反射镜的面型精度。
- 支架或反射镜受到强烈冲击后，反射镜的面型精度可能变坏。
- 量产型（MHG-MP）支架的转动中心在反射镜外侧（支架的支点）。
- 在平面上固定高稳定型（MHG-HS）反射镜支架时，请使用安装立柱平板（MHG-＊＊BPRO）。
- 使用安装立柱平板（MHG-＊＊BPRO）时，光轴将增高10mm。
OptoSigma面精度保证反射镜支架组合HTFM-MHG的规格参数：
|
248~308nm |
|||||||||
|
型号 |
波长nm |
直径mm |
反射率% |
支架型号 |
调整范围 |
分辨率 |
质量kg |
||
|
摆动° |
旋转° |
摆动°/周 |
旋转°/周 |
||||||
|
HTFM-12.7C08-248-MHG-MP |
248 |
φ12.7 |
>99.2 |
MHG-MP12.7 |
±3 |
±3 |
约0.74 |
约0.74 |
0.04 |
|
HTFM-25.4C08-248-MHG-MP |
248 |
φ25.4 |
>99.2 |
MHG-MP25 |
±3 |
±3 |
约0.39 |
约0.39 |
0.12 |
|
HTFM-25.4C08-248-MHG-HS |
248 |
φ25.4 |
>99.2 |
MHG-HS25 |
±3 |
±3 |
约0.39 |
约0.39 |
0.12 |
|
HTFM-30C08-248-MHG-MP |
248 |
φ30 |
>99.2 |
MHG-MP30 |
±3 |
±3 |
约0.39 |
约0.39 |
0.12 |
|
HTFM-30C08-248-MHG-HS |
248 |
φ30 |
>99.2 |
MHG-HS30 |
±3 |
±3 |
约0.39 |
约0.39 |
0.12 |
|
HTFM-50C11-248-MHG-MP |
248 |
φ50 |
>99.2 |
MHG-MP50 |
±2 |
±2 |
约0.26 |
约0.26 |
0.24 |
|
HTFM-12.7C08-266-MHG-MP |
266 |
φ12.7 |
>99.2 |
MHG-MP12.7 |
±3 |
±3 |
约0.74 |
约0.74 |
0.04 |
|
HTFM-25.4C08-266-MHG-MP |
266 |
φ25.4 |
>99.2 |
MHG-MP25 |
±3 |
±3 |
约0.39 |
约0.39 |
0.12 |
|
HTFM-25.4C08-266-MHG-HS |
266 |
φ5.4 |
>99.2 |
MHG-HS25 |
±3 |
±3 |
约0.39 |
约0.39 |
0.12 |
|
HTFM-30C08-266-MHG-MP |
266 |
φ30 |
>99.2 |
MHG-MP30 |
±3 |
±3 |
约0.39 |
约0.39 |
0.12 |
|
HTFM-30C08-266-MHG-HS |
266 |
φ30 |
>99.2 |
MHG-HS30 |
±3 |
±3 |
约0.39 |
约0.39 |
0.12 |
|
HTFM-50C11-266-MHG-MP |
266 |
φ50 |
>99.2 |
MHG-MP50 |
±2 |
±2 |
约0.26 |
约0.26 |
0.24 |
|
HTFM-50.8C11-266-MHG-MP |
266 |
φ50.8 |
>99.2 |
MHG-MP50.8 |
±2 |
±2 |
约0.26 |
约0.26 |
0.24 |
|
HTFM-12.7C08-308-MHG-MP |
308 |
φ12.7 |
>99.5 |
MHG-MP12.7 |
±3 |
±3 |
约0.74 |
约0.74 |
0.04 |
|
HTFM-25.4C08-308-MHG-MP |
308 |
φ25.4 |
>99.5 |
MHG-MP25 |
±3 |
士3 |
约0.39 |
约0.39 |
0.12 |
|
HTFM-25.4C08-308-MHG-HS |
308 |
φ25.4 |
>99.5 |
MHG-HS25 |
±3 |
士3 |
约0.39 |
约0.39 |
0.12 |
|
HTFM-30C08-308-MHG-MP |
308 |
φ30 |
>99.5 |
MHG-MP30 |
±3 |
±3 |
约0.39 |
约0.39 |
0.12 |
|
HTFM-30C08-308-MHG-HS |
308 |
φ30 |
>99.5 |
MHG-HS30 |
±3 |
±3 |
约0.39 |
约0.39 |
0.12 |
|
HTFM-50C11-308-MHG-MP |
308 |
φ50 |
>99.5 |
MHG-MP50 |
±2 |
±2 |
约0.26 |
约0.26 |
0.24 |
|
HTFM-50.8C11-308-MHG-MP |
308 |
φ50.8 |
>99.5 |
MHG-MP50.8 |
±2 |
±2 |
约0.26 |
约0.26 |
0.24 |
|
355〜1064nm |
|||||||||
|
型号 |
波长nm |
直径mm |
反射率% |
支架型号 |
调整范围 |
分辨率 |
质量kg |
||
|
摆动° |
旋转° |
摆动°/周 |
旋转°/周 |
||||||
|
HTFM-12.7C08-355-MHG-MP |
355 |
φ12.7 |
>99.5 |
MHG-MP12.7 |
±3 |
±3 |
约0.74 |
约0.74 |
0.04 |
|
HTFM-25.4C08-355-MHG-MP |
355 |
φ25.4 |
>99.5 |
MHG-MP25 |
±3 |
±3 |
约0.39 |
约0.39 |
0.12 |
|
HTFM-25.4C08-355-MHG-HS |
355 |
φ25.4 |
>99.5 |
MHG-HS25 |
±3 |
±3 |
约0.39 |
约0.39 |
0.12 |
|
HTFM-30C08-355-MHG-MP |
355 |
φ30 |
>99.5 |
MHG-MP30 |
±3 |
±3 |
约0.39 |
约0.39 |
0.12 |
|
HTFM-30C08-355-MHG-HS |
355 |
φ30 |
>99.5 |
MHG-HS30 |
±3 |
±3 |
约0.39 |
约0.39 |
0.12 |
|
HTFM-50C11-355-MHG-MP |
355 |
φ50 |
>99.5 |
MHG-MP50 |
±2 |
±2 |
约0.26 |
约0.26 |
0.24 |
|
HTFM-50.8C11-355-MHG-MP |
355 |
φ50.8 |
>99.5 |
MHG-MP50.8 |
±2 |
±2 |
约0.26 |
约0.26 |
0.24 |
|
HTFM-12.7C08-532-MHG-MP |
532 |
φ12.7 |
＞99.5 |
MHG-MP12.7 |
±3 |
±3 |
约0.74 |
约0.74 |
0.04 |
|
HTFM-25.4C08-532-MHG-MP |
532 |
φ25.4 |
＞99.5 |
MHG-MP25 |
±3 |
±3 |
约0.39 |
约0.39 |
0.12 |
|
HTFM-25.4C08-532-MHG-HS |
532 |
φ25.4 |
＞99.5 |
MHG-HS25 |
±3 |
±3 |
约0.39 |
约0.39 |
0.12 |
|
HTFM-30C08-532-MHG-MP |
532 |
φ30 |
＞99.5 |
MHG-MP30 |
±3 |
±3 |
约0.39 |
约0.39 |
0.12 |
|
HTFM-30C08-532-MHG-HS |
532 |
φ30 |
＞99.5 |
MHG-HS30 |
±3 |
±3 |
约0.39 |
约0.39 |
0.12 |
|
HTFM-50C11-532-MHG-MP |
532 |
φ50 |
＞99.5 |
MHG-MP50 |
±2 |
±2 |
约0.26 |
约0.26 |
0.24 |
|
HTFM-50.8C11-532-MHG-MP |
532 |
φ50.8 |
＞99.5 |
MHG-MP50.8 |
±2 |
±2 |
约0.26 |
约0.26 |
0.24 |
|
HTFM-12.7C08-1064-MHG-MP |
1064 |
φ12.7 |
＞99.5 |
MHG-MP12.7 |
±3 |
±3 |
约0.74 |
约0.74 |
0.04 |
|
HTFM-25.4C08-1064-MHG-MP |
1064 |
φ25.4 |
＞99.5 |
MHG-MP25 |
±3 |
±3 |
约0.39 |
约0.39 |
0.12 |
|
HTFM-25.4C08-1064-MHG-HS |
1064 |
φ25.4 |
＞99.5 |
MHG-HS25 |
±3 |
±3 |
约0.39 |
约0.39 |
0.12 |
|
HTFM-30C08-1064-MHG-MP |
1064 |
φ30 |
＞99.5 |
MHG-MP30 |
±3 |
±3 |
约0.39 |
约0.39 |
0.12 |
|
HTFM-30C08-1064-MHG-HS |
1064 |
φ30 |
＞99.5 |
MHG-HS30 |
±3 |
±3 |
约0.39 |
约0.39 |
0.12 |
|
HTFM-50C11-1064-MHG-MP |
1064 |
φ50 |
＞99.5 |
MHG-MP50 |
±2 |
±2 |
约0.26 |
约0.26 |
0.24 |
|
HTFM-50.8C11-1064-MHG-MP |
1064 |
φ50.8 |
＞99.5 |
MHG-MP50.8 |
±2 |
±2 |
约0.26 |
约0.26 |
0.24 |

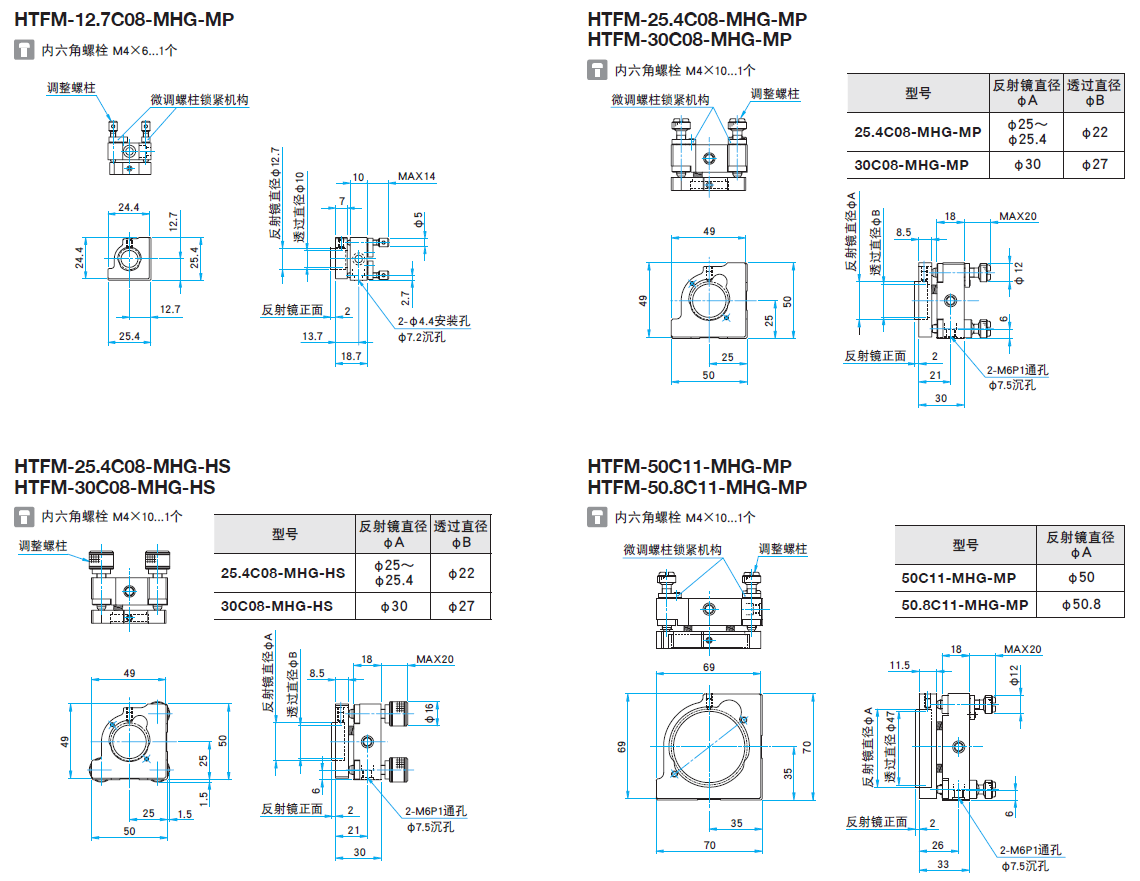

OptoSigma面精度保证反射镜支架组合HTFM-MHG的尺寸图示：
