低色散反射镜/GTI镜设计了一种可优化波长色散、范围和损伤阈值的特殊薄膜涂层，这种GTI反射镜具有低或负的群延迟色散(GDD)特性，可用于啁啾脉冲放大系统(CPA)和钛蓝宝石激光器超短脉冲的各种应用。
所属品牌： 日本OptoSigma
日本OptoSigma西格玛光机是一家设计生产各种光学镜片和仪器设备的制造商，拥有高精度的反射镜片，偏振片，光学支架以及精密电动平台等产品。其中，OptoSigma飞秒激光反射镜(Femtosecond Laser Mirrors)是镀膜反射镜之一，又称为低分散镜，GTI反射镜/啁啾镜(Chirp Mirrors)或色散镜(Dispersion Mirrors)，具有低或负的群延迟色散(GDD)特性，这些飞秒反射镜是为飞秒激光显微镜和飞秒时间分辨光谱光学系统设计和生产的，可用于啁啾脉冲放大系统(CPA)和钛蓝宝石激光器超短脉冲的各种应用，其中标准品的GDD值在0- -100fs2左右，这个参数仅供参考，详情请联系我们。
西格玛光机飞秒激光用低分散反射镜有三种类型：标准型FLM1、宽带型FLM2和高功率型FLMHP。这些低色散飞秒反射镜均在高精度熔融石英基板上使用介质涂层，而且，OptoSigma的飞秒低色散镜使用科罗拉多州博尔德市KM实验室制造的计量设备"Chromatis"进行测试和验证，该低色散反射镜设计用于提供低波长色散，适合与100fs以下的超短脉冲激光器配合使用。另外，西格玛光机还可根据用户的尺寸、波长和反射率等要求定制镜片，确保能够满足用户的应用和需求。

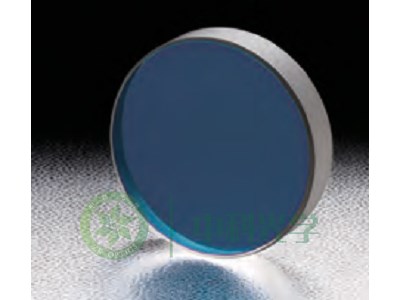

图1：低色散镜/啁啾镜图示
低色散镜/啁啾镜的指南信息：
- 可按用户需求定制产品，如需定制产品，请联系我们。
- 提供高功率负色散反射镜。
- 提供表面镀膜后具有精度保证的表面平整度保证（HTFM）反射镜。
低色散镜/啁啾镜的特点：
- 设计了一种特殊的薄膜涂层，可优化激光器的波长色散、范围和强度。
- 具有抑制多个反射镜的反射引起的脉冲宽度扩散的效果。
- 在45°（AOI）以外的角度使用时，可能无法保证波长的分散性。
- 有三种类型可供选择：FLM1标准型、FLM2宽波段型和FLMHP高功率型*。
- 波长：720-940nm, GDD值在0- -100fs2左右（仅供参考，详情请联系我们）
|
共同参数 |
|
|
材质 |
BK7（FLM） 合成熔融石英（FLMHP） |
|
镀膜 |
多层电介质涂层Dielectric multi-layer coating |
|
入射角 |
45°±3° |
|
表面精度 |
λ/10 |
|
平行度 |
＜5″ |
|
表面质量 |
10-5 |
|
有效直径 |
外径的80% |
|
反面 |
光学抛光 |
飞秒激光用低分散反射镜的规格参数表：
|
飞秒激光低色散反射镜Low Dispersion Mirrors for Femtosecond Laser |
||||||
|
型号 |
波长 |
直径 (mm) |
厚度 (mm) |
反射率 (%) |
损伤阈值(J/cm2) |
|
|
S偏振光(nm) |
P偏振光(nm) |
|||||
|
FLM1-12.7C05-800 |
720-900 |
760-840 |
f12.7 |
5 |
>99.8 |
1 |
|
FLM1-25.4C05-800 |
720-900 |
760-840 |
f25.4 |
5 |
>99.8 |
1 |
|
FLM1-30C05-800 |
720-900 |
760-840 |
f30 |
5 |
>99.8 |
1 |
|
FLM2-12.7C05-800 |
720-940 |
760-860 |
f12.7 |
5 |
>99.8 |
0.5 |
|
FLM2-25.4C05-800 |
720-940 |
760-860 |
f25.4 |
5 |
>99.8 |
0.5 |
|
FLM2-30C05-800 |
720-940 |
760-860 |
f30 |
5 |
>99.8 |
0.5 |
|
高功率低色散反射镜Low Dispersion Mirrors for High Power |
||||||
|
型号 |
波长 |
直径 (mm) |
厚度 (mm) |
反射率 (%) |
损伤阈值(J/cm2) |
|
|
S偏振光(nm) |
P偏振光(nm) |
|||||
|
FLMHP-12.7C05-800 |
745-855 |
755-825 |
f12.7 |
5 |
>99 |
2 |
|
FLMHP-25.4C05-800 |
745-855 |
755-825 |
f25.4 |
5 |
>99 |
2 |
|
FLMHP-30C05-800 |
745-855 |
755-825 |
f30 |
5 |
>99 |
2 |
*激光脉宽65fs，波长800nm
适合飞秒激光用低分散反射镜的光学调整架：
MHG-MP12.7-NL / MHG-MP25-NL, HS25-NL / MHG-MP30-NL, HS30-NL
低色散反射镜/GTI镜的外形图和功能说明图：
图2：左图：外形图，右图：功能说明图
低色散反射镜/GTI镜的反射率曲线图：
图3：FLM1和FLM2系列的典型反射率曲线图
图4：FLM1和FLM2系列的群延迟色散GDD曲线图（仅供参考）
波长：720-940nm, FLM2反射镜对s偏振光的GDD值在±10fs2左右（仅供参考，详情请咨询）
图5：FLMHP系列的典型反射率曲线图
