高能量DPSS可调激光器PhotoSonus X

PhotoSonus X可调谐激光器拥有高达90mJ的峰值输出能量、650-2600nm的宽波长调谐范围、高达100Hz的高脉冲重复频率和快速波长切换，可调谐光源PhotoSonus X集成DPSS泵浦和OPO系统，也是一款可调谐OPO激光器

所属品牌： 立陶宛EKSPLA

产品介绍

立陶宛Ekspla PhotoSonus X可调谐激光器(650-2600nm)是用于临床前和临床应用以及需要快速样品扫描的光声成像(Photoacoustic Imaging, PAI)的理想方案。

可调谐光源PhotoSonus X集成DPSS泵浦和OPO系统，也是一款可调谐OPO激光器，光学参量振荡器(Optical Parametric Oscillator，简称OPO)是一种利用非线性光学晶体中的参量放大过程产生可调谐激光的器件。其核心原理是通过泵浦光（通常为固定波长激光）激发非线性晶体（如BBO、KTP、LBO等），在谐振腔内实现信号光（Signal）和闲频光（Idler）的输出，并通过调节晶体角度或温度实现波长调谐。

PhotoSonus X可调谐激光器拥有高达90mJ的峰值输出能量、650-2600nm的宽波长调谐范围、高达100Hz的高脉冲重复频率和快速波长切换，使这款高能量可调波长激光光源成为获取高分辨率图像和确保高数据采集率的理想光声成像光源。此外，基于二极管泵浦固体激光平台，二极管泵浦固态（DPSS）可调谐激光器的运行噪音<60dB，与闪光灯泵浦激光相比，高能量可调激光器可更安静的运行，这对于临床应用较为有利。二极管泵浦激光技术和精心设计的系统设计确保了系统运行的高可靠性和低成本，高能量DPSS可调激光器PhotoSonus X输出可以与几乎所有类型的光纤束耦合。此外，高能量DPSS可调激光器(650-2600nm)还可选配内部能量计和具有激光自检功能的机电快门，以获得临床光声应用认证。

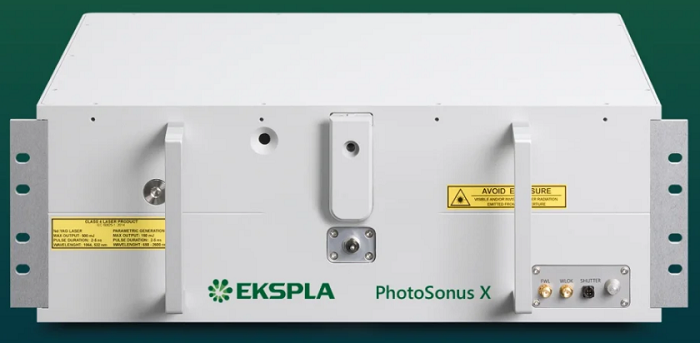

图1：高能量可调波长激光光源/高能量可调激光器PhotoSonus X图示

PhotoSonus X可调谐激光器/高能量可调波长激光光源的主要特性：

- 超宽信号调谐范围从650-1300nm

- 全程电机化波长调谐

- 快速波长切换

- OPO脉冲能量高达90mJ

- 100Hz或50Hz脉冲重复频率

- 可准备认证

- 静音运行<60dB

- 将DPSS泵浦激光器和OPO集成到单个机箱中

- 光纤束或光纤

- 信号和闲置光通过同一个输出（可选）

- 集成能量计（可选）

- 带激光自检功能的机电输出快门

立陶宛EKSPLA可调谐光源PhotoSonus X的性能曲线：

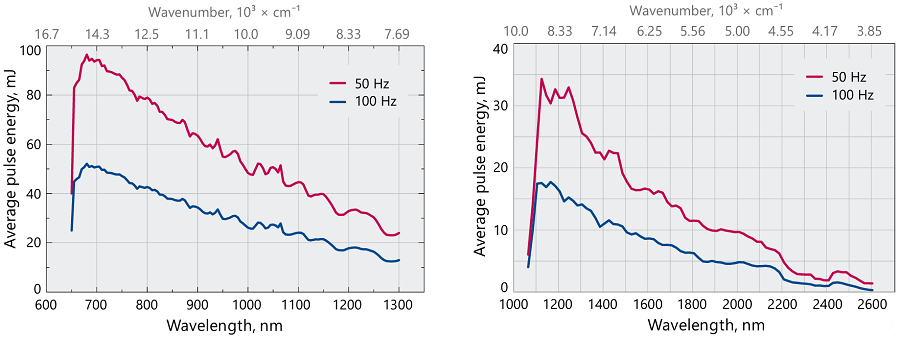

图2(左图)：典型的高能量DPSS激光器PhotoSonus X自由空间扩展范围信号输出能量与波长关系图

图3(右图)：典型的高能量可调激光器PhotoSonus X自由空间闲置输出能量与波长关系图

PhotoSonus X可调谐激光器/高能量可调波长激光光源的主要指标¹⁾：

型号		PhotoSonus X-50	PhotoSonus X-100
OPO激光器
波长范围	Signal	650–1300nm	650–1300nm
	Idler (可选)	1065–2600nm	1065–2600nm
OPO输出最大脉冲能量²⁾		>90mJ	>50mJ
脉冲重复频率³⁾		50Hz	100Hz
扫描步长	Signal	0.1nm	0.1nm
	Idler	1nm	1nm
脉冲持续时间⁴⁾		2–5ns	2–5ns
信号线宽⁵⁾		<15cm‑1	<10cm‑1
典型信号光束直径(1/e²)⁶⁾		6±1mm	6±1mm
控制接口		LAN，RS232	LAN，RS232
物理特性
冷却		闭环空气水冷⁷⁾	闭环空气水冷⁷⁾

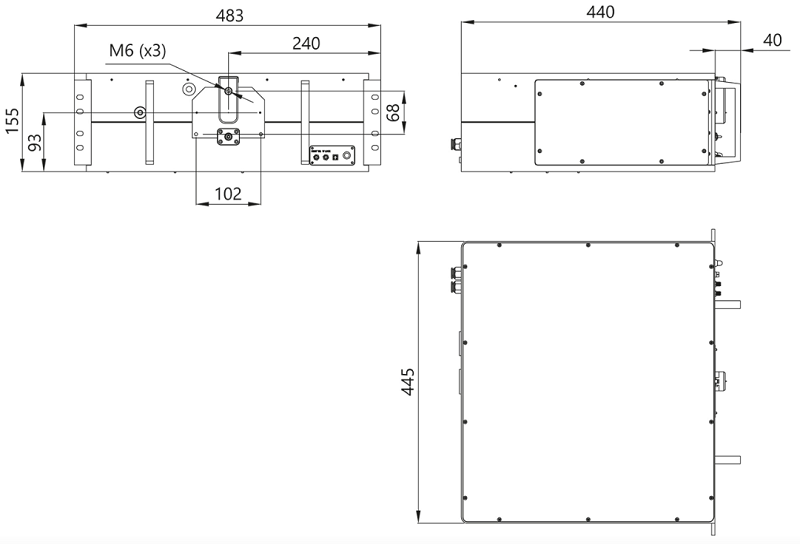

单元尺寸（W×L×H）		551×400×162mm	551×400×162mm

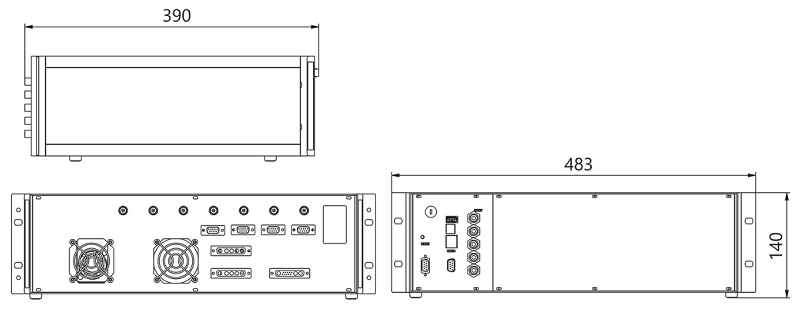

电源尺寸（W×L×H）		483×390×140mm	483×390×140mm
腹带长度Umbilical length		0.5m	0.5m
工作要求
室温		18–27°C	18–27°C
相对湿度		20–80%(non-condensing)	20–80%(non-condensing)
电源要求		100–240V AC,单相,50/60Hz	100–240 V AC,单相,50/60 Hz
功率消耗		<2kW	<2kW
