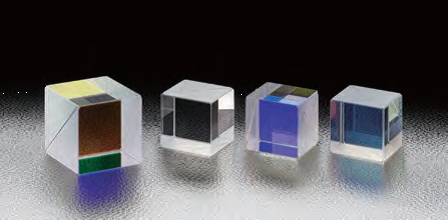

复合分束立方HBCH

复合分束立方是用于可见光或红外光宽带谱区的非偏光型半反射镜。可以用于多波长激光或可见光的偏光实验。这里的“复合”指的是多层电介质膜和金属膜的复合膜，兼备非偏光和宽带谱区两个特点。非偏光宽带立方体半反射镜是立方体型半反射镜，垂直入射光束时，射出光的光轴不会有平行移动。

所属品牌： 日本OptoSigma

产品介绍

复合分束立方是用于可见光或红外光宽带谱区的非偏光型半反射镜。可以用于多波长激光或可见光的偏光实验。这里的“复合”指的是多层电介质膜和金属膜的复合膜，兼备非偏光和宽带谱区两个特点。非偏光宽带立方体半反射镜是立方体型半反射镜，垂直入射光束时，射出光的光轴不会有平行移动。而且，入射光束与复合分光立方体有效范围直径相同时，透过光或反射光不会渐晕或变小。非偏振分光立方体和直线偏光的偏光方向无关，反射光和透过光的分束比（１:１）保持不变

Optosigma可见光气隙消色差聚焦透镜HBCH使用注意事项

-请从有○记号的棱镜侧面射入光。从棱镜相反侧面入射时，反射率或分束比，偏光特性可能会改变。

-复合膜有金属膜的少量吸收（10〜15%）。因此，透过光和反射光之和也不会是100%。

-复合分束立方入射光的相位差在透过光，反射光中不能保持不变。请利用波长板补偿相位差。

-非偏振分光立方体由于材料的折射率和玻璃厚度的影响，透过光或反射光会发生波长分散。而且，在收缩或发散的入射光线中使用后，可能产生色差或球差。

西格玛光机复合分束立方HBCH使用信息

-承接制造产品目录之外的尺寸或波长，分束比的复合分光立方体。请利用客户问询单。

-要求保证反射波面精度或透过波面精度时，请联系我们。

Optosigma非偏光宽带立方体半反射镜HBCH型号汇总列表

型号	适用波长〔nm〕	A＝B＝C 〔mm〕	透过率〔%〕	P·S偏光的透过率差｜Ｔp-Ts｜〔%〕
HBCH-10-550	400〜700	10	45±10（550nm）	＜10
HBCH-15-550	400〜700	15	45±10（550nm）	＜10
HBCH-20-550	400〜700	20	45±10（550nm）	＜10
HBCH-10-NIR	700〜1100	10	47±10（900nm）	＜20（＜10：800〜1100nm）
HBCH-15-NIR	700〜1100	15	47±10（900nm）	＜20（＜10：800〜1100nm）
HBCH-20-NIR	700〜1100	20	47±10（900nm）	＜20（＜10：800〜1100nm）
HBCH-10-IR	1300〜1550	10	45±10（1400nm）	＜10
HBCH-15-IR	1300〜1550	15	45±10（1400nm）	＜10
HBCH-20-IR	1300〜1550	20	45±10（1400nm）	＜10

Optosigma HBCH复合立方体分光镜技术指标

共同指标
材质	BK7
基材面型精度	λ/4
透过光束偏角	＜5′
镀膜	斜面多层电介质膜和金属膜的复合膜侧面4面防反射膜
入射角度	０°
分束比（反射：透过）	１：１
激光损伤阈值	0.3J/cm2（脉冲宽10ns，重复频率20Hz）
表面质量	40－20
有效范围	外形尺寸85%的正方形的内切圆

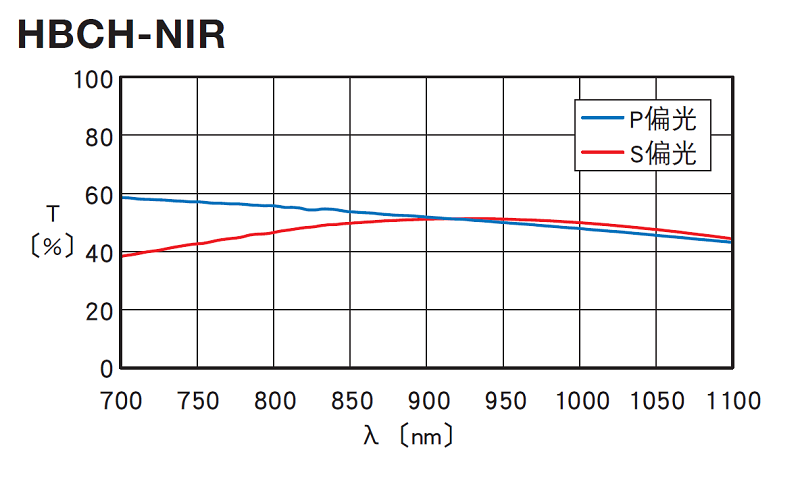

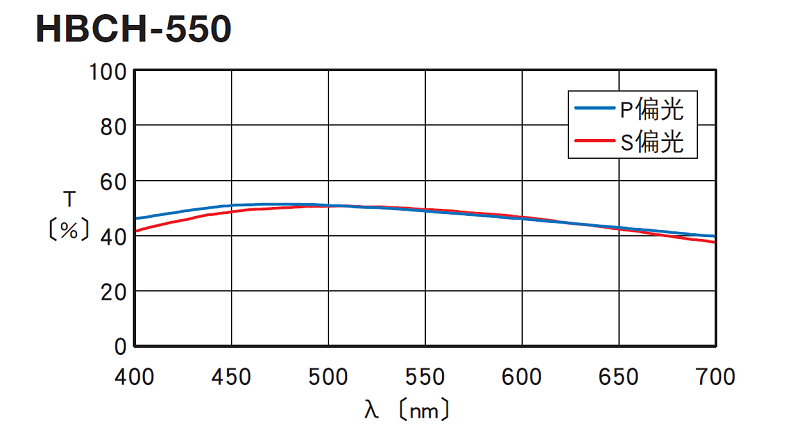

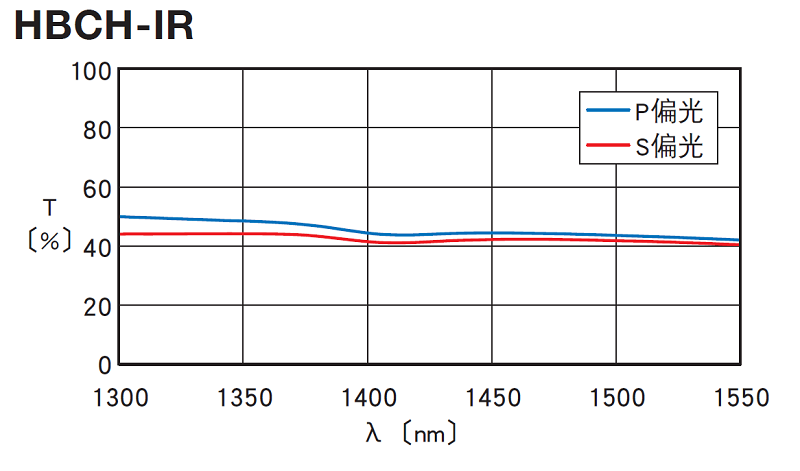

非偏光宽带立方体半反射镜透过率波长特性（参考数据）T：透过率

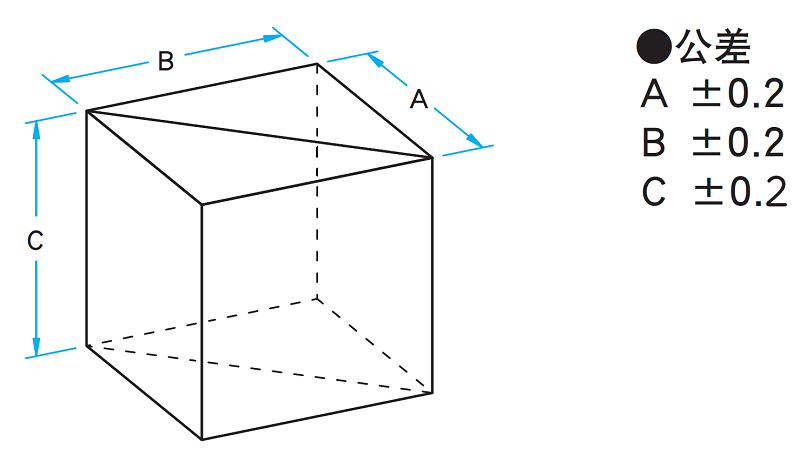

西格玛光机复合立方体分光镜HBCH外形图

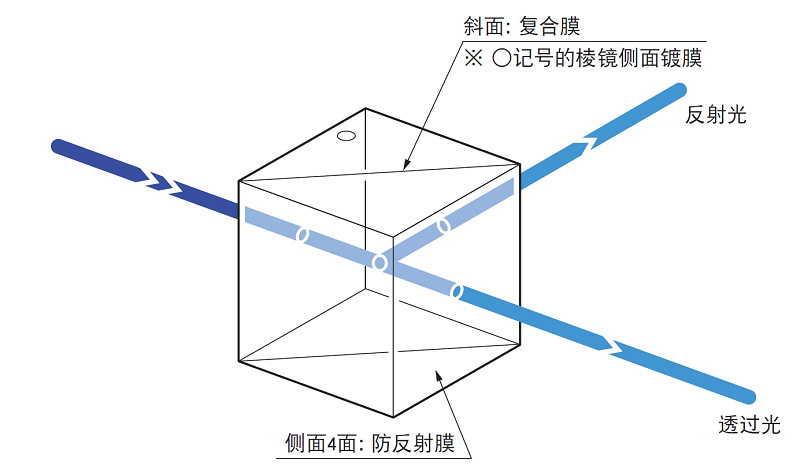

Optosigma复合立方体分光镜HBCH功能说明图
