SMI超低压传感器

SMI超低压传感器低至150Pa的低压传感、高精度、适应性输出信号和占用空间小，SMI微压传感器应用范围广泛。在工业和医疗市场上，对低压传感器的需求不断增长。TE的SMI超低压传感器可提供卓越的性能和长期稳定性，超低压力传感器适应暖通空调、气体流量计量、通风设备和患者监护应用。

所属品牌： 瑞士TE Connectivity

产品介绍

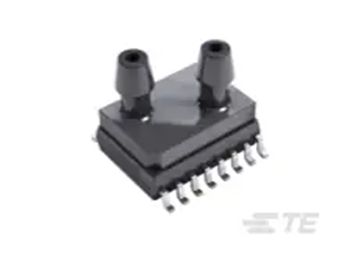

SM9000系列SMI超低压传感器提供低至125Pa的压力范围，具有16位I2C数字接口。此类SMI超低压数字传感器可用在表压和差压传感器配置中，SM9000系列压力传感器采用JEDEC标准SOIC-16封装，可双垂直或水平安装。板安装和系统级自动调零后的总误差范围小于1%FS。预热行为和长期稳定性进一步证实了其在零件使用寿命内的预期性能。

将压力传感器与信号调整ASIC集成到单个封装中简化了高级硅微加工压力传感器的使用。TE超低压数字传感器可直接安装在标准印刷电路板上，可以从数字接口获取高水平的校准压力信号。这消除了对额外电路（如包含自定义校正算法的补偿网络或微控制器）的需求。

TE超低压数字传感器规格特性

产品类型特征	传感器封装	SOIC-16
	压力传感器类型	数字压力和高度传感器模块
	压力类型	差分, 量规
电气特征	电源电压范围	3，3.3– 5.5V
尺寸	产品高度	5.54， 9.32mm
	产品长度	10.26,19.6mm
	产品宽度	10.31mm
使用环境	压力	0.001,0.002,0.003,0.005bar
	压力	0.018,0.036,0.044,0.087psi
	工作温度范围	-20– 85°C [-4–185°F]
操作/应用	输出接口	I²C
	压力	0.5,1,1.2,2.4 (in H2O)
	压力	0.9,1.86,2.27,4.5 (mm HG)
	耐压范围	0.07bar
	输出信号类型	16位I2C
	压力精度	±1.5% F.S, ±2.5% F.S, ±3% F.S

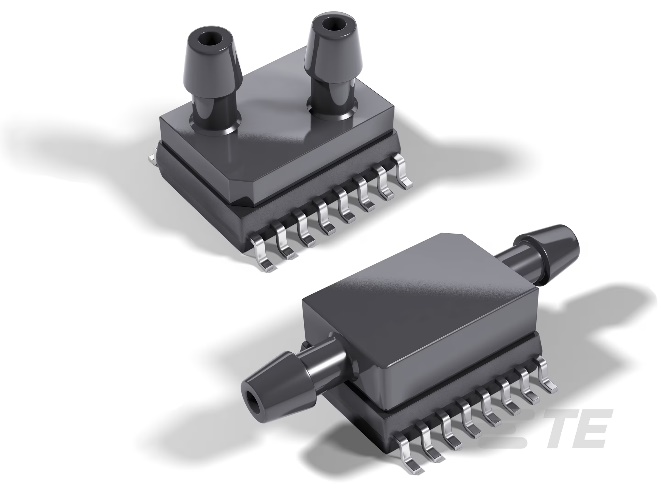

包装特性	传感器端口配置	双垂直, 双水平
其他	传感器选件	倒钩管, 无选项, 精确度提高

因为SMI超低压传感器低至150Pa的低压传感、高精度、适应性输出信号和占用空间小，SMI微压传感器应用范围广泛。在工业和医疗市场上，对低压传感器的需求不断增长。TE的SMI超低压传感器可提供卓越的性能和长期稳定性，超低压力传感器适应暖通空调、气体流量计量、通风设备和患者监护应用。SMI压力传感器也可以称为SMI传感器、泰科低压传感器和TE微压传感器。

SM9000系列压力传感器优势

-差压范围±125和±250Pa

-表压范围0-250、0-300和0-600Pa

-自动调零后的总误差范围<1%FS

- 16位I2C数字接口

-压力校准和温度补偿输出

-补偿温度范围-20至85°C

SMI超低压传感器应用

-呼吸设备-CPAP机器、医用呼吸机、制氧机

-空气和气体流测量仪

-暖通空调/制冷系统-VAV控制器、过滤器监控

SMI超低压数字传感器型号

型号	压力	压力类型	压力精度	电源电压范围	传感器选件	系列
9233-BCE-S-250-000	250pa	量规	±3% F.S	3 V	倒钩管, 无选项	SMI 9000
9233-BCE-S-250-002	250pa	量规	±3% F.S	5 V	倒钩管, 无选项	SMI 9000
9233-BCE-T-250-000	250pa	量规	±3% F.S	3 V	倒钩管, 无选项	SMI 9000
9233-BCE-T-250-002	250pa	量规	±3% F.S	5 V	倒钩管, 无选项	SMI 9000
9233-BCE-T-300-000	300pa	量规	/	3.3–5	倒钩管, 精确度提高	SMI 9000
9235-BBE-T-300-000	300pa	量规	±2.5% F.S	3 V	倒钩管, 无选项	SMI 9000
9235-BCE-S-300-000	300pa	量规	±2.5% F.S	3 V	倒钩管, 无选项	SMI 9000
9235-BCE-S-300-002	300pa	量规	±2.5% F.S	5 V	倒钩管, 无选项	SMI 9000
9235-BCE-T-300-000	300pa	量规	±2.5% F.S	3 V	倒钩管, 无选项	SMI 9000
9235-BCE-T-300-002	300pa	量规	±2.5% F.S	5 V	倒钩管, 无选项	SMI 9000
9236-BBE-S-300-000	300pa	量规	±1.5% F.S	3 V	倒钩管, 无选项	SMI 9000
9236-BBE-T-300-000	300pa	量规	±1.5% F.S	3 V	倒钩管, 无选项	SMI 9000
9236-BCE-S-600-000	600pa	量规	±1.5% F.S	3 V	倒钩管, 无选项	SMI 9000
9236-BCE-S-600-002	600pa	量规	±1.5% F.S	5 V	倒钩管, 无选项	SMI 9000
9236-BCE-T-600-000	600pa	量规	±1.5% F.S	3 V	倒钩管, 无选项	SMI 9000
9236-BCE-T-600-002	600pa	量规	±1.5% F.S	5 V	倒钩管, 无选项	SMI 9000
9333-BBE-S-125-000	125pa	差分	/	3.3–5V	倒钩管, 精确度提高	SMI 9000
9333-BBE-T-125-000	125pa	差分	/	3.3–5V	倒钩管, 精确度提高	SMI 9000
9333-BCE-S-125-000	125pa	差分	±3% F.S	3 V	倒钩管, 无选项	SMI 9000
9333-BCE-T-125-000	125pa	差分	±3% F.S	3 V	倒钩管, 无选项	SMI 9000
9333-BCE-T-125-002	125pa	差分	±3% F.S	5 V	倒钩管, 无选项	SMI 9000
9336-BBE-T-250-000	250pa	差分	/	3.3–5V	倒钩管, 精确度提高	SMI 9000
9336-BCE-S-250-000	250pa	差分	±1.5% F.S	3 V	倒钩管, 无选项	SMI 9000
9336-BCE-T-250-000	250pa	差分	±1.5% F.S	3 V	倒钩管, 无选项	SMI 9000

SMI微压传感器采用高可靠的紧凑型封装，SMI低压传感器可为工业和医疗应用提供高精度和长期稳定性。

常见问题解答

1. SM9000系列压力传感器的耐受压力（即，返回到工作压力范围后，设备可以承受且仍在规格内执行（不丧失精确度的最大压力）是多少？

该SMI超低压传感器的耐受压力为7kPa (1PSI)。

2. SM9000系列SMI低压传感器系列的爆破压力（即，导致零件永久损毁的压力）是多少？

该TE超低压数字传感器的爆破压力为20kPa (2.9PSI)。

3. 差压和表压有何不同？

差压，dP=P1-P2 是两点（1和2）之间的压力差。P1和P2是两个点各自位置的压力。这可能跨HVAC系统或呼吸机系统中的气流限制器或过滤器，以检测和控制吸入/呼出气流。

表压是相对于大气压力的压差。表压通常（但不总是）高于大气压力，因此，需要校准表压传感器，使其输出至少等于大气压力，并从那里开始增加。例如，可以用表压传感器测量歧管内的压力。
