泰科微压传感器又可以称为TE微压压力传感器、微压变送器、SMI微压传感器和SMI低压传感器。SMI5000、SMI6000和SMI7000是低压MEMS传感器，具有数字或数字/模拟输出，精度为±1%FS（数字）
所属品牌： 瑞士TE Connectivity

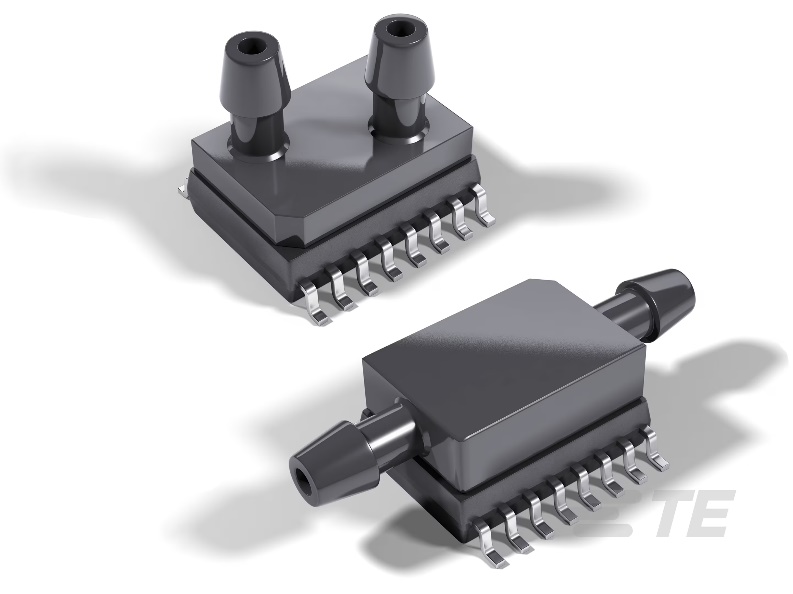

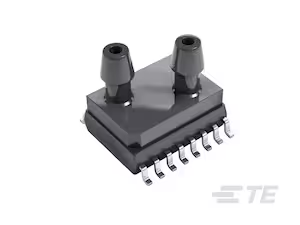

SMI5000/SMI6000/SMI7000系列SMI微压传感器压力类型有表压、差压或不对称差压这三种，低压MEMS传感器提供0.07至2.49PSI 的压力范围。 泰科微压传感器提供JEDEC标准SOIC-16封装，具有双垂直或水平端口传输选项。TE Connectivity微压变送器通过双端口传输，可以进行基准测量，从而最大限度减少环境压力变化造成的误差。
将TE Connectivity SMI低压传感器与信号调整ASIC结合到单个封装中简化了高级硅微加工压力传感器的使用。SMI低压传感器可直接安装在标准印刷电路板上，可以从数字接口获取高水平的校准压力信号。这消除了对额外电路（如包含自定义校正算法的补偿网络或微控制器）的需求。
泰科微压传感器又可以称为TE微压压力传感器、微压变送器、SMI微压传感器和SMI低压传感器。
TE Connectivity低压MEMS传感器型号
|
型号 |
内部编号 |
压力 |
耐压范围 |
压力 |
|
SM5231-BCE-S-010.00-431 |
5231-BCE-S-010-000 |
|
15 psi |
1.45 psi |
|
SM5291-BCE-S-100.00-631 |
5291-BCE-S-100-000 |
129.28 mmHG |
12 psi |
0.172 bar |
|
SM5295-BGM-S-040-000 |
5295-BGM-S-040-000 |
129.28 mmHG |
|
0.172 bar |
|
SM5331-BCE-S-010.00-431 |
5331-BCE-S-010-000 |
129.28 mmHG |
12 psi |
0.172 bar |
|
SM5391-BBE-S-001.40-131 |
5391-BBE-S-014-000 |
129.28 mmHG |
12 psi |
0.172 bar |
|
SM5391-BBE-T-014-000 |
5391-BBE-T-014-000 |
129.28 mmHG |
12 psi |
0.172 bar |
|
SM5391-BCE-S-001.00-131 |
5391-BCE-S-001-000 |
129.28 mmHG |
12 psi |
0.172 bar |
|
SM5391-BCE-S-012.00-451 |
5391-BCE-S-012-001 |
129.28 mmHG |
12 psi |
0.172 bar |
|
SM5391-BCE-S-100.00-631 |
5391-BCE-S-100-000 |
129.28 mmHG |
12 psi |
0.172 bar |
|
SM5391-BCE-T-001-000 |
5391-BCE-T-001-000 |
129.28 mmHG |
12 psi |
0.172 bar |
|
SM5391-BHQ-T-001-001 |
5391-BHQ-T-001-001 |
129.28 mmHG |
12 psi |
0.172 bar |
|
SM5491-BCE-S-140-002 |
5491-BCE-S-140-002 |
129.28 mmHG |
12 psi |
0.172 bar |
|
SM6291-BCE-S-030.00-231 |
6291-BCE-S-030-000 |
40.85 mmHG |
4.5 psi |
0.054 bar |
|
SM6295-BCM-S-040-000 |
6295-BCM-S-040-000 |
40.85 mmHG |
|
0.054 bar |
|
SM6295-BCM-T-040-000 |
6295-BCM-T-040-000 |
40.85 mmHG |
|
0.054 bar |
|
SM6295-BGC-S-040-000 |
6295-BGC-S-040-000 |
40.85 mmHG |
|
0.054 bar |
|
SM6295-BGC-S-040-002 |
6295-BGC-S-040-002 |
40.85 mmHG |
|
0.054 bar |
|
SM6295-BGC-T-040-002 |
6295-BGC-T-040-002 |
40.85 mmHG |
|
0.054 bar |
|
SM6331-BCE-S-004.00-431 |
6331-BCE-S-004-000 |
40.85 mmHG |
4.5 psi |
0.054 bar |
|
SM6331-BCE-S-005.50-431 |
6331-BCE-S-005-000 |
40.85 mmHG |
4.5 psi |
0.054 bar |
|
SM6391-BCE-S-040.00-631 |
6391-BCE-S-040-000 |
40.85 mmHG |
4.5 psi |
0.054 bar |
|
SM7231-BCE-S-002.00-451 |
7231-BCE-S-002-001 |
15 mmHG |
1.5 psi |
0.019 bar |
|
SM7231-BCE-T-002-001 |
7231-BCE-T-002-001 |
15 mmHG |
1.5 psi |
0.019 bar |
|
SM7291-BCE-S-010.00-231 |
7291-BCE-S-010-000 |
7.5 mmHG |
1.5 psi |
0.01 bar |
|
SM7331-BCE-S-001.00-431 |
7331-BCE-S-001-000 |
15 mmHG |
1.5 psi |
0.019 bar |
|
SM7331-BCE-S-001.00-451 |
7331-BCE-S-001-001 |
15 mmHG |
1.5 psi |
0.019 bar |
|
SM7331-BCE-S-002.00-431 |
7331-BCE-S-002-000 |
15 mmHG |
1.5 psi |
0.019 bar |
|
SM7391-BCE-S-000.14-131 |
7391-BCE-S-014-000 |
15 mmHG |
1.5 psi |
0.019 bar |
|
SM7391-BCE-S-002.00-431 |
7391-BCE-S-002-000 |
15 mmHG |
1.5 psi |
0.019 bar |
|
SM7391-BCE-S-002.00-451 |
7391-BCE-S-002-001 |
15 mmHG |
1.5 psi |
0.019 bar |
|
SM7391-BCE-S-005.00-831 |
7391-BCE-S-005-000 |
|
1.5 psi |
0.019 bar |
|
SM7391-BCE-S-500.00-331 |
7391-BCE-S-500-000 |
3.75 mmHG |
1.5 psi |
0.005 bar |
|
SM7391-BCE-T-002-000 |
7391-BCE-T-002-000 |
15 mmHG |
1.5 psi |
0.019 bar |
|
SM7391-BCE-T-002-001 |
7391-BCE-T-002-001 |
15 mmHG |
1.5 psi |
0.019 bar |
|
SM7391-BCE-T-014-000 |
7391-BCE-T-014-000 |
15 mmHG |
1.5 psi |
0.019 bar |
|
SM7391-BCE-T-500-000 |
7391-BCE-T-500-000 |
15 mmHG |
1.5 psi |
0.019 bar |
|
SM7421-BBE-S-016-000 |
7421-BBE-S-016-000 |
15 mmHG |
1.5 psi |
0.019 bar |
|
SM7431-BCE-S-001.00-431-000.80 |
7431-BCE-S-001-000 |
15 mmHG |
1.5 psi |
0.019 bar |
TE微压压力传感器常见问题解答
SMI5000、SMI6000和SMI7000系列TE低压数字模拟传感器的耐受压力（即，返回到工作压力范围后，设备可以承受且仍符合规格（不丧失精确度）的最大压力）是多少？
SMI7000（最大工作压力范围 0.29PSI）的耐受压力为1.5PSI。SMI6000TE微压压力传感器（最大工作压力范围0.79PSI）的耐受压力为4.5PSI，SMI5000（最大工作压力范围2.49）的耐受压力为12PSI。
SMI5000、SMI6000和SMI7000系列TE低压数字模拟传感器的爆破压力（即，导致零件永久损毁的压力）是多少？
SMI7000微压压力传感器（最大工作压力范围0.29PSI）的爆破压力为3PSI。SMI6000（最大工作压力范围0.79PSI）的爆破压力为6PSI，SMI5000（最大工作压力范围2.49）的爆破压力为15PSI。
TE低压数字模拟传感器应用
-通气设备-CPAP、呼吸机、制氧机和氧气储存器
-空气和气体流测量仪
-暖通空调及制冷-通风、VAV、过滤器监控
-消防加压和烟雾管理
低压MEMS传感器优势
-压力量程0.07至2.49PSI
-压力类型表压、差压、非对称差压
-提供16位I2C数字和模拟输出接口
-总误差范围±1%FS（数字）和±1.5%FS（模拟）
-压力校准和温度补偿输出
-补偿温度范围-20度至85度
SMI微压传感器参数
SMI5000和SMI6000系列数字输出传感器获得了AccuStable质量标签。AccuStable品牌意味着初始总误差小于1%，在10年的生命周期内运行期间的偏差小于1%。认证基于85°C和5V下1000小时HTOL（高温工作寿命）测试。
|
产品类型特征 |
传感器封装 |
SOIC-16 |
|
压力传感器类型 |
模拟压力传感器模块, 数字压力和高度传感器模块 |
|
|
压力类型 |
差分, 量规 |
|
|
电气特征 |
电源电压范围 |
3，3.3– 5.5V |
|
尺寸 |
产品高度 |
5.54， 9.32mm |
|
产品长度 |
10.26,19.6mm |
|
|
产品宽度 |
10.31mm |
|
|
使用环境 |
工作温度范围 |
-20– 85°C [-4–185°F] |
|
操作/应用 |
输出接口 |
I²C |
|
压力bar |
0.005,0.01,0.019,0.054,0.172 |
|
|
压力psi |
0.15,0.29,0.79,1.45,2.5 |
|
|
耐压范围 |
1.5 psi, 12 psi, 4.5 psi, 15 psi |
|
|
输出信号类型 |
16位I2C，10 – 90% Vdc |
|
|
压力精度 |
±1% F.S, ±1.5% F.S |
|
|
包装特性 |
传感器端口配置 |
单垂直, 双垂直, 双水平 |
|
其他 |
传感器选件 |
倒钩管, 双输出, 无选项, 管 |
