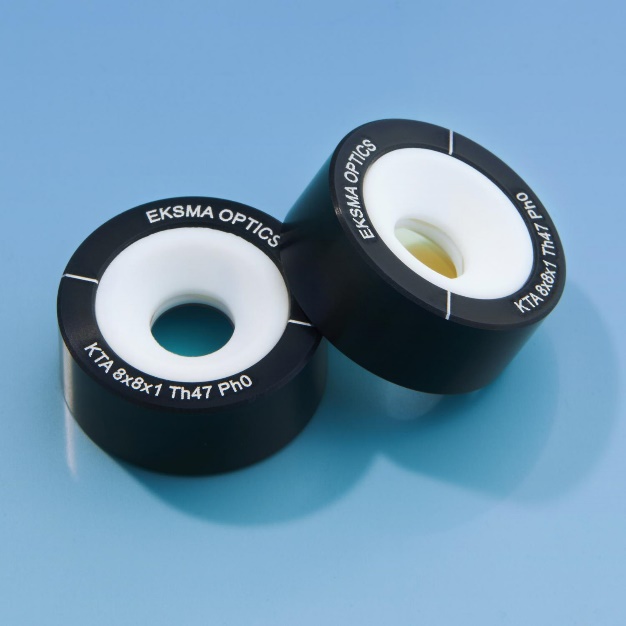

立陶宛EKSMA OPTICS钾钛砷酸盐 (KTiOAsO4晶体) 或KTA晶体是一种用于光学参量振荡 (OPO) 应用的非线性光学晶体。KTiOAsO4晶体具有良好的非线性光学和电光特性，例如KTiOAsO4晶体在 2.0-5.0 µm 波段范围内显著降低吸收、宽角度和温度带宽、低介电常数。
非线性KTA晶体的主要应用
- 用于中红外生成的 OPO – 高达 4 µm；
- 中红外范围内的和频和差频生成；
- 电光调制和调Q；
钾钛砷酸盐特点
- 显著降低 2.0 – 5.0 µm 波段范围内的吸收率
- 宽角度带宽
- 宽温度带宽
- 低介电常数
立陶宛EKSMA OPTICS 可提供：
- 标准非线性KTA晶体现货供应，并可应要求提供尺寸最大为 15x15x30mm的非线性KTA晶体；
- VIS-IR 和中红外范围的 AR 和 BBAR 涂层；
- 标准和定制支架和外壳；
- 技术咨询。
钾钛砷酸盐规格
|
平整度 |
λ/8@633 nm |
|
平行度 |
> 20 arcsec |
|
表面质量 |
10 – 5 scratch & dig (MIL-PRF-13830B) |
|
垂直度 |
< 15 arcmin |
|
角度公差 |
<± 0.2° |
|
孔径公差 |
± 0.1 mm |
|
通光孔径 |
>90% 中心区域 |
|
透射波前畸变 |
小于λ/8@633 nm |
物理特性
|
晶体结构 |
正交 |
|
点群 |
mm2 |
|
空间群 |
Pna21 |
|
晶格常数 |
a = 13,125, b = 6,5716, c = 10,786 Å |
|
密度 |
3,45 g/cm3 |
|
熔点 |
1130 °C |
|
莫氏硬度 |
5 |
|
导热率 |
k1=1.8, k2=1.9, k3=2.1 W/m*K; |
|
吸湿 |
无 |
非线性和光学特性
|
透明度 |
350–5300 nm |
|
折射率波长色散 |
nx2=1.90713+1.23522*λ2/ (λ2-0.1969222)-0.01025* λ2 ny2=2.15912+1.00099*λ2/ (λ2-0.2184422)-0.01096* λ2 nz2=2.14768+1.29559*λ2/ (λ2-0.2271922)-0.01436* λ2 |
|
电光常数 |
r33=37.5 pm/V r23=15.4 pm/V r13=11.5 pm/V |
|
有效非线性 |
|
|
x-y 平面 |
deoe = doee = d15sin2φ + d24cos2φ |
|
x-z 平面 |
doeo = deoo = d24sinθ d31=2.3 pm/V, d32=3.66 pm/V, d33=15.5 pm/V, d24=3.64 pm/V, d15=2.3 pm/V |
|
损伤阈值 |
对于脉冲 λ=1064 nm、τ=10ns、10Hzm TEM00，>500 MW/cm2 |
立陶宛EKSMA OPTICS标准品列表
|
尺寸（mm） |
θ（°） |
φ（°） |
膜层 |
应用 |
型号 |
|
5×5×20 |
45 |
0 |
AR/AR @ 1064+(1500-4500) nm |
纳秒 OPO @ 1064 nm |
KTA-503 |
|
5×5×10 |
45 |
0 |
AR/AR @ 1064+(1500-4500) nm |
皮秒 OPG/A @ 1064 nm |
KTA-504 |
|
6×6×1 |
47 |
0 |
AR/AR @ 1.2-2.4/2.6-5.0 μm |
DFG @ 1.2-2.4 μm |
KTA-601H |
|
6×6×3 |
46 |
0 |
AR/AR @ 1030+(1700-5000) nm |
OPO @ 1030 nm |
KTA-602H |
