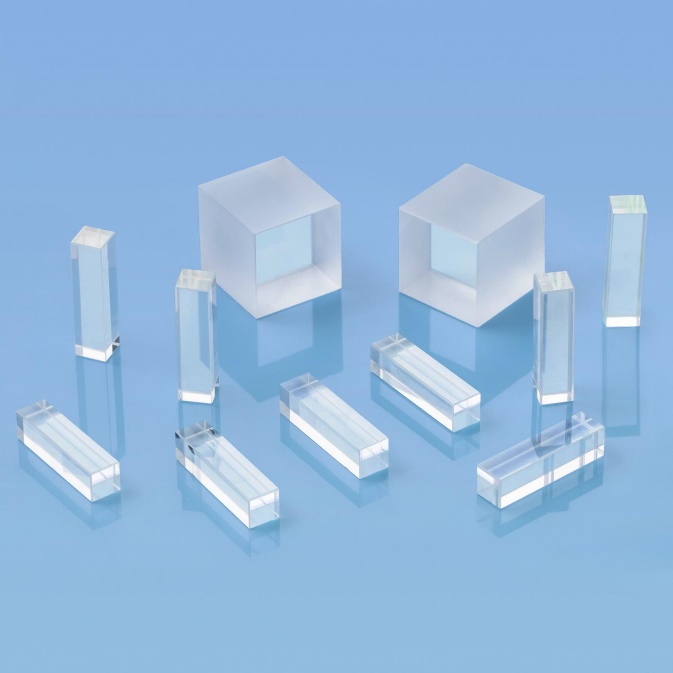

Eksma Optics 生产的两种非线性碘酸锂晶体，型号分别为 LiIO3-1105-04 和 LiIO3-0722-01。LiIO3-1105-04 晶体的尺寸为 4mm x 4mm x 2mm，其 θ 角为 21°，并涂有 P/P 膜层，适用于 800-1300 nm 波段。LiIO3-0722-01 晶体的尺寸为 6mm x 6mm x 0.3mm，其 θ 角为 23°，并涂有 BBAR/BBAR 膜层，适用于700-1800nm波段。透过范围280–4000nm，1型SHG的相位匹配范围为570–4000nm，损伤阈值 > 100MW/cm2 for TEM00, 1064 nm, 10 ns, 10 Hz。
用于产生谐波的非线性碘酸锂晶体LiIO3晶体。立陶宛eksma optics可根据客户要求提供各种涂层 AR、BBAR、P 涂层。

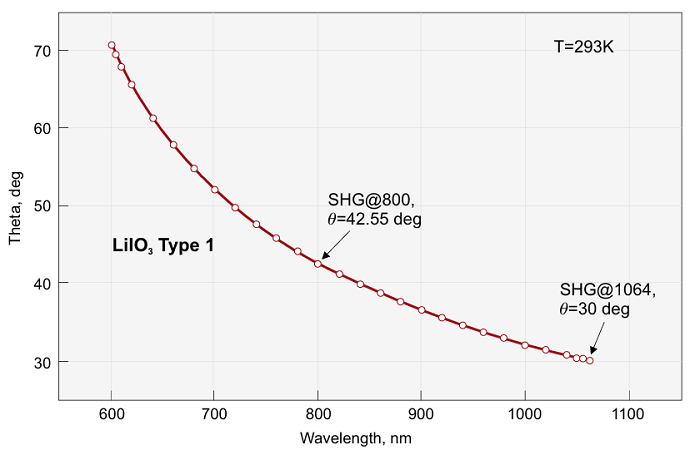

LiIO3 二次谐波产生相位匹配
特点
- 高非线性光学系数
- 宽透过范围
- 低损伤阈值，不推荐用于高功率应用
应用
- 谐波发生器
- 用于自相关测量的薄 LiIO3
立陶宛eksma optics 提供：
- LiIO3 晶体的批量生产
- 为 OEM 客户提供诱人的折扣
- 提供不同形状（平板、圆柱、布鲁斯特端）
- 标准开环支架
- 重新涂层和重新抛光服务
- AR、BBAR 和 P 涂层由客户选择
- 在泵浦波长下优化的 P 涂层
- 用于波长调谐 Ti：蓝宝石和其他激光器的 BBAR 涂层
规格
|
平整度 |
λ/6 at 633 nm |
|
并行性 |
< 30 arcsec |
|
表面质量 |
20 – 10 scratch & dig (MIL-PRF-13830B) |
|
垂直度 |
< 5 arcmin |
|
角度公差 (∆θ & ∆φ) |
< 30 arcmin |
|
通光孔径 |
全光圈的90% |
物理和光学特性
|
晶体结构 |
六方晶系 |
|
点群 |
6 |
|
密度（g/cm3） |
4.487 |
|
莫氏硬度 |
3.5–4.0 |
|
透过范围（nm） |
280–4000 |
|
1064 nm 处的吸收值（cm-1） |
< 0.05 |
|
1064 nm 处的折射率 |
no = 1.8571, ne = 1.7165 |
|
800 nm 处的折射率 |
no = 1.8676, ne = 1.7245 |
|
532 nm 处的折射率 |
no = 1.8982, ne = 1.7480 |
|
1 型 SHG 的相位匹配范围（nm） |
570–4000 |
|
1064 nm 1 型 SHG 的接受度 |
|
|
角度（mrad×cm） |
0.77 |
|
光谱（cm-1×cm） |
12.74 |
|
1064 nm 处 1 型 SHG 的走离（mrad） |
74.30 |
|
非线性光学系数d31（pm/V） |
4.4 (at 1064 nm) |
|
有效非线性 |
dooe = d15sinθ |
|
损伤阈值（MW/cm2） |
> 100 for TEM00, 1064 nm, 10 ns, 10 Hz |
|
折射率的波长色散（λ，单位：µm） |
n2e= 1.673463 +（1.245229λ2/λ2-0.028224）- 0.003641λ2 |
|
n2o= 2.083648+（1.332068λ2/λ2-0.035306）- 0.008525λ2 |
|
LiIO3-1105-04和LiIO3-0722-01标准品规格
|
宽（mm） |
高（mm） |
长（mm） |
θ（°） |
膜层 |
安装架 |
型号 |
|
4 |
4 |
2 |
21 |
P/P @ 800-1300 nm |
无 |
LiIO3-1105-04 |
|
6 |
6 |
0.3 |
23 |
BBAR/BBAR @ 700-1800 nm |
无 |
LiIO3-0722-01 |
