高性能,一体式保偏/低功率AOM

我司专注于纯国产光纤AOM/光纤耦合声光调制器，针对1550nm这一重要波段（覆盖C波段），我们精心打造了四大产品系列，共12款标准型号，全面覆盖从常规信号处理到高性能保偏系统，从集成化一体式应用到低功耗场景的多样化需求。

所属品牌： 中科光学

产品介绍

我司专注于纯国产光纤AOM/光纤耦合声光调制器，致力于为光通信、激光加工、光纤传感、科学研究等领域提供高性能、高可靠性的核心光调制解决方案。

针对1550nm这一重要波段（覆盖C波段），我们精心打造了四大产品系列，共12款标准型号，全面覆盖从常规信号处理到高性能保偏系统，从集成化一体式应用到低功耗场景的多样化需求。每个系列均经过严格测试与优化，确保在关键性能指标上表现卓越，并具备良好的稳定性与一致性，助力用户快速构建稳定、高效的光学系统。

国产光纤AOM/1550nm AOM/C波段AOM主要应用：

-工业激光

-超快激光

-光纤传感

国产光纤AOM/1550nm AOM/C波段AOM性能特点：

-响应时间块

-插入损耗小

-消光比高

-温度稳定性和可靠性高

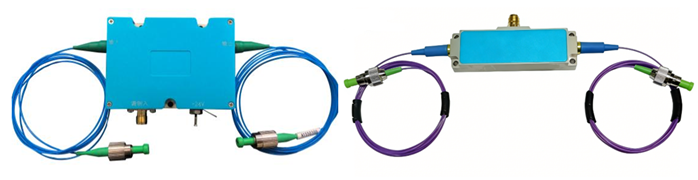

图：光纤耦合声光调制器/国产光纤AOM/1550nm AOM/C波段AOM实物图

一体式保偏AOM/低功率光纤声光调制器/高性能保偏AOM规格总览：

型号	系列	工作波长(nm)	工作频率	响应时间	插入损耗	消光比
SGTF80-1550-1PFH	标准AOM	1530-1570 工作波长(nm)	80MHz	＜30ns	<3dB	≥50dB
SGTF120-1550-1PFH	标准AOM		120MHz	＜30ns	<3dB	≥50dB
SGTF200-1550-1FH	标准AOM		200MHz	＜12ns	<5dB	≥50dB
SGTF200-1550-1PFH(H)	高性能保偏		200MHz	＜10ns	<3dB	≥50dB
SGTF300-1550-1PFH(H)	高性能保偏		300MHz	＜8ns	<3dB	≥50dB
SGTF400-1550-1PFH(H)	高性能保偏		400MHz	＜6ns	<4dB	≥50dB
SGTF80-1550-1TP-2A1	一体式保偏		80MHz	＜50ns	<2.5dB	≥50dB
SGTF120-1550-1TP-2D	一体式保偏		120MHz	＜50ns	<2.5dB	≥50dB
SGTF200-1550-1TPFC1(H)-2D	一体式保偏		200MHz	＜10ns	<3dB	≥50dB
SGTF40-1550-1PFH(L)	低功率		40MHz	＜70ns	<3dB	≥50dB
SGTF80-1550-1FH(L)	低功率		80MHz	＜40ns	<3dB	≥50dB
SGTF160-1550-1FH(L)	低功率		160MHz	＜40ns	<3dB	≥50dB

1550nm光纤声光调制器系列

包含 SGTF80-1550-1PFH、SGTF120-1550-1PFH 和 SGTF200-1550-1FH 三款型号，工作频率覆盖 80MHz 至 200MHz，具备基础的移频和调制能力，适用于常规光信号处理场景。

参数	单位	SGTF80-1550-1PFH	SGTF120-1550-1PFH	SGTF200-1550-1FH
工作波长	nm	1530-1570
工作频率	MHz	80	120	200
3dB 移频带宽	MHz	＞15	＞25	＞40
插入损耗	dB	＜3	＜3	＜5
上升时间	ns	＜30	＜30	＜12
偏振消光比	dB	＞20		-
偏振相关损耗	dB	-		＜0.5
光纤类型		PM1550		SMF28e
消光比		≥50
耐受光功率	W	≤0.5
驱动功率	W	≤2
尾纤长度	m	≥1
光纤接头	-	FC/APC
射频接头	-	SMA 母头
输入阻抗	Ω	50
封装形式	-	FH
工作温度	℃	-20℃~55℃
贮存温度	℃	-40℃~70℃

1550nm高性能保偏光纤声光调制器/高性能保偏AOM

包含 SGTF200-1550-1PFH (H)、SGTF300-1550-1PFH (H) 和 SGTF400-1550-1PFH (H) 三款型号，工作频率最高可达 400MHz，拥有更宽的 3dB 移频带宽和更短的上升时间，偏振消光比优异，适合对信号质量和处理速度要求较高的专业场景。

参数	单位	SGTF200-1550-1PFH(H)	SGTF300-1550-1PFH(H)	SGTF400-1550-1PFH(H)
工作波长	nm	1530-1570
工作频率	MHz	200	300	400
3dB 移频带宽	MHz	＞40	＞60	＞80
插入损耗	dB	＜3	＜3	＜4
上升时间	ns	＜10	＜8	＜6
光纤类型	-	PM1550
消光比	dB	≥50
偏振消光比	dB	≥20
承受激光功率	W	≤0.5
驱动功率	W	≤1.5	≤2	≤2.5
光纤接头	-	FC/APC
尾纤长度	m	≥1
射频接头	-	SMA 母头
输入阻抗	Ω	50
封装形式	-	FH
工作温度	℃	-20℃~55℃
贮存温度	℃	-40℃~70℃

一体式保偏光纤声光调制器/一体式保偏AOM（1550nm）

包含 SGTF80-1550-1TP-2A1、SGTF120-1550-1TP-2D 和 SGTF200-1550-1TPFC1 (H)-2D 三款型号，集成了模拟/数字调制接口和电源模块，安装使用更便捷，可快速部署在需要即插即用的系统中。

参数	单位	SGTF80-1550-1TP-2A1	SGTF120-1550-1TP-2D	SGTF200-1550-1TPFC1(H)-2D
调制输入接口规格
调制方式	-	模拟（0-1V@50Ω）	数字调制（高电平 3.3-5V；低电平 0-0.2V@1kΩ）
接口	-	SMA
整机规格
工作波长	nm	1530-1570
工作频率	MHz	80	120	200
3dB 移频带宽	MHz	＞10	＞10	＞40
插入损耗	dB	＜2.5	＜2.5	＜3
上升时间	ns	＜50	＜50	＜10
光纤类型	-	PM1550
消光比	dB	≥50
偏振消光比	dB	≥20
耐受光功率	W	≤0.5
尾纤长度	m	≥1
光纤接头	-	FC/APC
典型功耗	W	3@占空比 1%
工作电压	Vdc	12±0.5
最大电流	A	0.8
电源接口	-	穿心电容（芯线接正，焊片接负）

1550nm 低功率光纤声光调制器系列

包含 SGTF40-1550-1PFH (L)、SGTF80-1550-1FH (L) 和 SGTF160-1550-1FH (L) 三款型号，驱动功率和耐受光功率更低，在功耗敏感、小信号处理的场景下具备优势。

参数	单位	SGTF40-1550-1PFH(L)	SGTF80-1550-1FH(L)	SGTF160-1550-1FH(L)
工作波长	nm	1530-1570
工作频率	MHz	40	80	160
3dB 移频带宽	MHz	＞5	＞8	＞10
插入损耗	dB	＜3	＜3	＜3
上升时间	ns	＜70	＜40	＜40
偏振消光比	dB	＞20	-
偏振相关损耗	dB	-	＜0.5
光纤类型		PM1550	SMF28e
消光比	dB	≥50
承受激光功率	W	≤0.1
驱动功率	W	≤0.5
光纤接头	-	FC/APC
尾纤长度	m	≥1
射频接头	-	SMA 母头
输入阻抗	Ω	50
封装形式	-	FH
工作温度	℃	-20℃~55℃
贮存温度	℃	-40℃~70℃
