超高分辨率光纤光谱仪,台湾超微

OTO Photonics超高分辨光谱仪包含4个系列，天权/天权近红外系列便携式光谱仪、天枢系列高分辨率光纤光谱仪、天玑系列便携式光纤光谱仪和天璇系列高分辨率光谱仪。

所属品牌： 台湾Oto Photonics

产品介绍

OTO Photonics超高分辨光谱仪包含4个系列，天权/天权近红外系列便携式光谱仪、天枢系列高分辨率光纤光谱仪、天玑系列便携式光纤光谱仪和天璇系列高分辨率光谱仪。本文将深入解析OTO Photonics超高分辨光谱仪四大系列的技术特点、性能差异及适用场景，帮助客户根据具体需求选择最合适的便携式超高分辨光纤光谱仪。

天权/天权近红外系列便携式光谱仪最大特点是配置了TEC制冷系统，能有效降温25度，显著降低暗噪声，为长时间测量提供稳定的低温环境；超高分辨超微光谱仪光谱响应范围180-1700nm且光学分辨率可达到0.25nm以下。天枢系列高分辨率光纤光谱仪光谱响应范围800-880nm，光学分辨率0.04-0.07nm。天玑系列便携式光纤光谱仪是由 CCD/CMOS 传感器加上32bits RISC微控制器组成，光谱响应范围400-1700nm可定制，光学分辨率最高低于0.1nm。天璇系列高分辨率光谱仪在保证高分辨率的同时，体积小巧，成本控制得更好，光谱响应范围830-970nm，光学分辨率小于0.1nm。

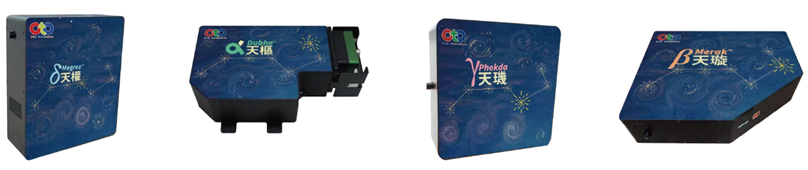

图1：超高分辨超微光谱仪产品图(从左到右依次为：天权/天权近红外，天枢，天玑和天璇系列)

天玑系列超微光学超高分辨光谱仪

台湾超微天玑 (Phekda Series, PD) 系列光谱仪是由 CCD/CMOS 传感器加上32bits RISC微控制器组成，拥有精简架构及优化之光谱分析核心，特别适用于LIBS以及高分辨率量测应用。在光谱量测上，天玑系列便携式光纤光谱仪光学架构能提供提供十分坚固及稳定的量测性能，尤其是在分辨率及波长飘移上有优异的温湿度、震动、与撞击稳定性。超微光学超高分辨光谱仪天玑系列聚焦高速测量与灵活定制，在LIBS、拉曼检测等动态过程中表现优秀，是工业在线检测的“高效引擎”。

超微光学超高分辨光谱仪天玑系列的主要特性包括：

-超高分辨率光谱仪天玑系列光谱响应范围400-1000nm和900-1700nm可定制；光学分辨率最高< 0.1nm (VIS-NIR)和<0.2nm (NIR)

-便携式超高分辨光谱仪采用新型穿透反射式光路设计，整合机体结构改良与调校机构

-超高分辨超微光谱仪紫外可见波段(400-1000nm)采用背照式2048像素CCD或4096像素CMOS传感器/近红外波段(900-1700nm)采用512像素InGaAs传感器

-OTO Photonics超高分辨光谱仪天玑系列提供反射式光栅的定制服务

光谱仪型号		PD1050		PD1080/2080	PD2570
波长范围		535-565nm,535-650nm			1522-1578nm
		400-1000nm波长范围内可定制			900-1700nm波长范围内可定制
传感器		2048像素CCD		4096像素CMOS	512像素InGaAs
光栅		1500g 600nm/2400g 300nm			830g 1200nm
狭缝宽度		10/25μm
分辨率		视狭缝、光栅与波长范围之组合而定
信噪比	高增益模式	500	350		2500
	低增益模式				4000
动态范围	高增益模式	4700	3500		5600
	低增益模式				8200
暗噪声	高增益模式	14	19		11
	低增益模式				7
曝光时间		5ms-24s	0.1ms-24s
尺寸		180(L)x175(W)x60.7(H)mm
光纤接口		SMA905, FCPC
数据传输接口		USB2.0@480 Mbps (高速)

天权/天权近红外系列便携式超高分辨光纤光谱仪

-天权/天权近红外系列便携式光谱仪光谱响应范围400-1000nm和900-1700nm可定制; 光学分辨率最高<0.1nm(VIS-NIR)和<0.2nm (NIR)

-便携式超高分辨光谱仪天权系列采用新型穿透反射式光路设计，配置TEC制冷传感器(预设室温25℃时可降温至0℃)

-天权/天权近红外系列便携式光谱仪具有超低热噪声，制冷传感器可在长积分时间下有效控制暗噪声基线水平

-紫外可见波段(400-1000nm)采用制冷型背照式2048像素CCD；近红外波段(900-1700nm)采用512像素制冷型InGaAs传感器

-台湾超微超高分辨率光纤光谱仪天权系列提供反射式光栅的定制服务

光谱仪型号		MG1060S	MG2870S
波长范围		625-818nm,790-960nm	1522-1578nm,1060-1200nm
		180-1100nm波长范围内可定制	900-1700nm波长范围内可定制
狭缝宽度		10/25μm	10μm
分辨率		<0.35nm	<0.25nm
传感器		制冷型背照式2048像素CCD	512像素制冷型InGaAs
信噪比	高增益模式	500	2700
	低增益模式		4900
动态范围	高增益模式	5000	7700
	低增益模式		10000
暗噪声	高增益模式	16	8.5
	低增益模式		6.5
曝光时间		5ms-24s	0.1ms-24s
尺寸		199(L)x170(W)x64.5(H)mm
光纤接口		SMA905或FC/PC或FC/APC
数据传输接口		USB2.0或UART

天枢系列便携式超高分辨光纤光谱仪

台湾超微天枢系列高分辨率光纤光谱仪的主要特性包括：

-光谱响应范围800-880nm；超高光学分辨率0.04nm

-超高分辨率光纤光谱仪天枢系列采用新型穿透式光路设计，整合机体结构改良，运用专利优化调校机构

-超高分辨率光纤光谱仪天枢系列采用速度20kHz, 80kHz和130kHz相机模块

-提供穿透式光栅光谱仪的定制服务

光谱仪型号		DB1020F	DB1080F
波长范围		800-880
相机模组		2048 pixels CMOS线型相机(20kHz)	2048 pixels CMOS线型相机(80kHz)
分辨率		0.04-0.07nm
动态范围		69dB
最佳信噪比		51dB
尺寸		180(L)x120(W)x63(H)mm
光纤接口		FC/PC*
数据传输接口		USB3.0
适用环境	储存温度	-30°C ~ +70°C
	操作温度	+5°C ~ +40°C
	环境湿度	0%~85% 无冷凝

*:天枢系列高分辨率光纤光谱仪，建议使用5um单模FC/PC光纤

天璇系列超高分辨率光谱仪

天璇系列高分辨率光谱仪的主要特性包括：

-光谱响应范围830-970 nm；同级别机种最佳光学分辨率< 0.1nm

-天璇系列高分辨率光谱仪采用新型穿透式光路设计，整合机体结构改良，运用专利优化调校机构

-便携式超高分辨光谱仪天璇系列采用快速曝光CMOS传感器模块，同时提供高感度与高分辨率

-超高分辨率光谱仪天璇系列提供穿透式光栅光谱仪的定制服务

光谱仪型号	MR1080
波长范围	830-970nm
狭缝宽度	5μm
分辨率	<0.1nm
传感器	4096像素CMOS
信噪比	350
动态范围	3700
暗噪声	18
曝光时间	100μs-24s
尺寸	230(L)x170(W)x60(H)mm
光纤接口	SMA905或FC/PC
数据传输接口	USB2.0或UART
