Art photonics红外硫化物玻璃光纤

Art photonics红外硫化物玻璃光纤

Art photonics硫化物硫系玻璃红外光纤纤芯直径覆盖8µm至340µm区间。Art photonics红外硫化物玻璃光纤采用双层聚合物护套的先进拉丝工艺,使CIR系列光纤兼具卓越机械强度与高柔韧性。

所属品牌: 德国Art photonics

产品介绍

Art photonics硫化物硫系玻璃红外光纤可传输1.16.5μm光谱范围的红外辐射。我们拉制的高性能CIR(红外传输)纤芯/包层光纤,Art photonics硫化物硫系玻璃红外光纤纤芯直径覆盖8µm340µm区间。Art photonics红外硫化物玻璃光纤采用双层聚合物护套的先进拉丝工艺,使CIR系列光纤兼具卓越机械强度与高柔韧性。

Art photonics硫化物硫系玻璃红外光纤在所述光谱范围内具有低光学损耗及弱吸收峰特性,可确保其在多种应用场景中的可靠性能。

Art photonics红外硫化物玻璃光纤又可以称为红外硫系玻璃光纤、硫系玻璃红外光纤、硫化物红外光纤和硫系中红外光纤。


Art Photonics硫化物红外光纤应用:

-中红外光谱技术

-柔性红外高温测量技术

-模块化红外成像系统

-量子级联激光器能量传输系统

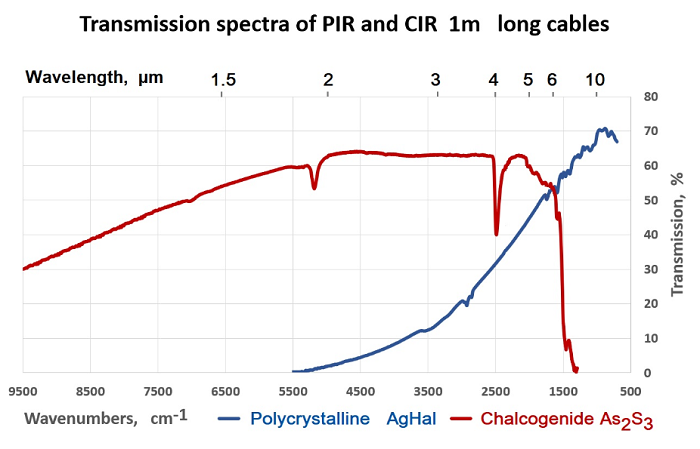

1.1米长PlRClR线缆的透射光谱

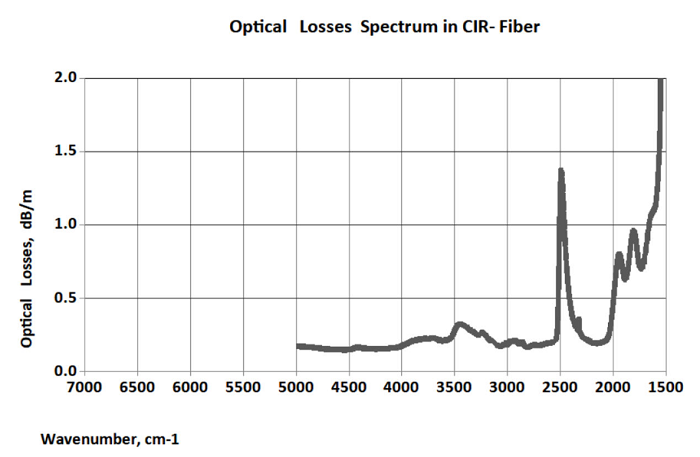

Art photonics红外硫化物玻璃光纤CIR的光学损耗谱

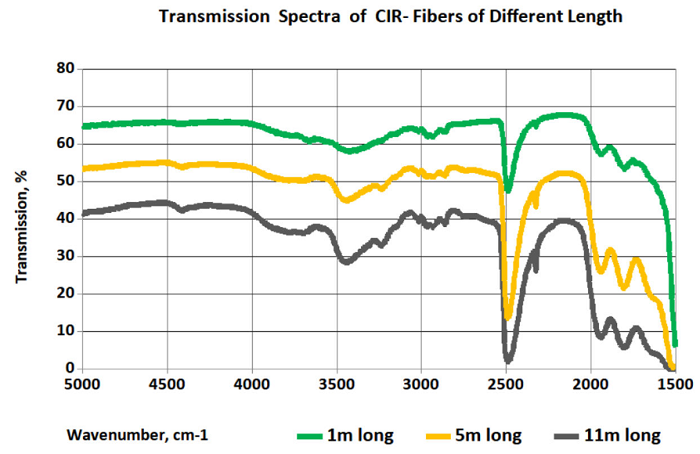

不同长度红外硫系玻璃光纤ClR的透射光谱


Art Photonics硫化物红外光纤特点

-红外硫系玻璃光纤在1.1-6.5um范围内的高透光率

-在2.5-4um4.5-5μm时的低光学损耗约为0.2-0.3 dB/m

-芯/包层结构,芯直径范围为8340um

-双聚合物涂层,具有高柔韧性


Art Photonics硫化物红外光纤规格

Art photonics硫化物硫系玻璃红外光纤规格

核心/包层成分

As2S3

硫系中红外光纤光谱范围

1.1-6.5μm

硫系中红外光纤核心折射率

2.42

菲涅耳反射损失

31%

34μm4.5µm5µm波段的衰减

0.2–0.4dB/m

有效数值孔径NA

参见标准硫属化物光纤的参数。

玻璃化转变温度(Tg

185 °C

工作温度

273°C ~+90°C

/包层直径(标准)

参见标准硫属化物光纤的参数

防护夹克

氟聚合物+聚氯乙烯

抗拉强度

>70 MPa

最小弯曲半径(固定)

100x【光纤直径】

最小弹性弯曲半径

200x【光纤直径】


Art photonics红外硫化物玻璃光纤型号

型号

类型

纤芯um

包层um

保护套外径um

NA

最小弯曲半径mm

CIR8/300

阶跃折射率多模光纤

8+1

300 +15

400+20

0.25 + 0.02

60

CIR50/250

阶跃折射率多模光纤

50+3

250 + 10

410 + 20

0.13 + 0.02

50

CIR250/300

阶跃折射率多模光纤

250+10

300+15

400+30

0.30 + 0.03

60

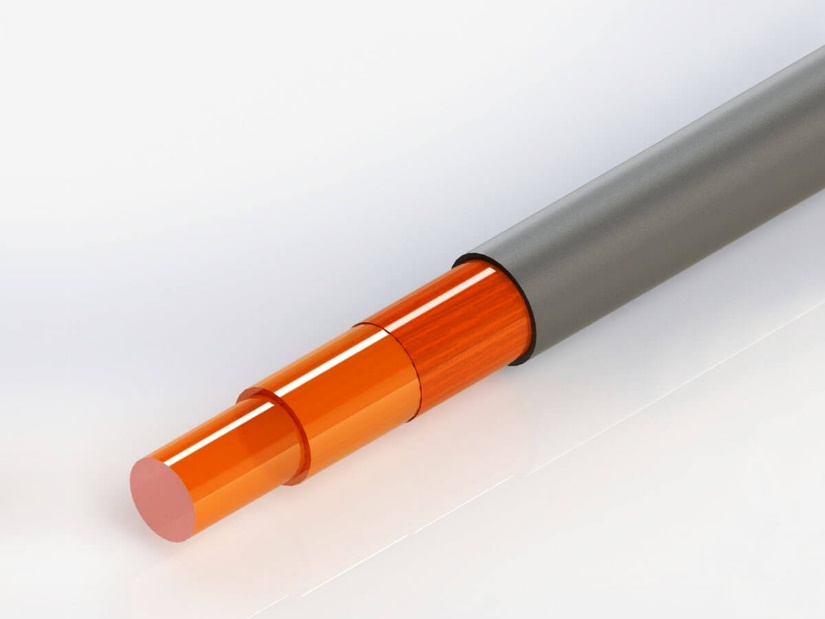

Art photonics红外硫化物玻璃光纤实物图
