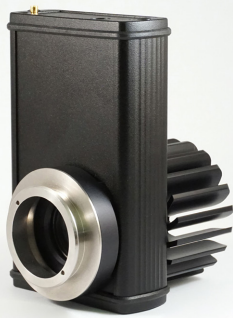

LED PICO显微镜光源

luxyr LEJ LED PICO光源产品的命名，代表其"精密光学"（luxyr）与"微型化"（PICO）的设计理念。luxyr LED PICO系统采用航空铝一体成型外壳，尺寸仅134×85×97mm。luxyr LED PICO系统标配蔡司/徕卡/尼康/奥林巴斯四大品牌适配器。

所属品牌： 德国LEJ

产品介绍

luxyr LEJ LED PICO光源产品的命名，代表其"精密光学"（luxyr）与"微型化"（PICO）的设计理念。luxyr LED PICO系统采用航空铝一体成型外壳，尺寸仅134×85×97mm。luxyr LED PICO系统标配蔡司/徕卡/尼康/奥林巴斯四大品牌适配器。PICO LED紧凑型光源支持100kHz TTL触发脉冲，上升/下降时间均＜2μs。LED PICO显微镜光源CRI70版本光效达800流明，相当于150W卤素灯的亮度。高光通量白光版本通过特殊混光技术实现均匀性＞98%的照明。高光通量白光模式下的功耗仅36VA，能效比传统光源提升60%。

luxyr LED PICO 光谱型号参数表：

型号后缀	色温/峰值波长	总光通量
-HighFlux	白光 CRI70	>2,500mW (800lm)
-HighCRI	白光 CRI90	>2,500mW (700lm)
-365	365nm ±5nm	>1,200mW
-385	385nm ±5nm	>1,700mW
-405	405nm ±5nm	>1,700mW
-450	455nm ±10nm	>4,000mW
-530	530nm ±10nm	>1,000mW
-635	632nm ±7nm	>1,000mW
-735	730nm ±15nm	>500mW

接口配置表:

接口类型	规格说明
控制接口	Mini-DIN（连接控制面板）
配置接口	USB 2.0（Micro-B型），用于配置、操作和状态反馈
TTL触发接口	SMB同轴插座（支持Follow模式和Pulse模式）
电源输入	DC圆孔插座（标配100-240VAC电源适配器）
光学输出	准直光学系统（标配Zeiss/Leica/Nikon/Olympus适配器，支持定制）

基础规格表：

参数项	技术指标
电源输入范围	100-240VAC ±10%，50-60Hz
最大功耗	36VA
外形尺寸	134mm × 85mm × 97mm
重量	0.8kg
标准配置	光源主机、控制面板、电源适配器、显微镜适配器（任选一款）、操作手册
可选配件	配置软件

典型应用场景：

-活细胞成像：PICO LED紧凑型光源的低热辐射特性避免样本损伤。

-半导体检测：TTL触发接口与AOI设备完美同步。

-刑事科学：365nm紫外版本可激发潜指纹荧光。

-工业质检：高光通量白光模式下的＞700lux照度满足精密检测。

核心技术亮点

多光谱LED模组：提供从365nm紫外到735nm红外的9种波长选择，其中高光通量白光版本（CRI70）可达800流明

纳秒级响应：LED PICO显微镜光源支持100kHz TTL触发脉冲，上升/下降时间均＜2μs

智能控制系统：通过USB 2.0接口实现PC端精确调控，Gamma校正亮度控制确保线性输出

无振动设计：0.8kg超轻量化机身，彻底消除传统光源的机械振动问题

luxyr LED PICO本产品的命名，代表其"精密光学"（luxyr）与"微型化"（PICO）的设计理念。luxyr LED PICO系统采用航空铝一体成型外壳，尺寸仅134×85×97mm。luxyr LED PICO系统标配蔡司/徕卡/尼康/奥林巴斯四大品牌适配器。

LED显微镜光源：区别于传统汞灯的革命性照明方案。LED显微镜光源寿命超50,000小时，且无需预热即可全功率工作。LED显微镜光源的频谱纯度（±5nm带宽）特别适合荧光标记观察。

高光通量白光：CRI70版本光效达800流明，相当于150W卤素灯的亮度。高光通量白光版本通过特殊混光技术实现均匀性＞98%的照明。高光通量白光模式下的功耗仅36VA，能效比传统光源提升60%。

紧凑型光源：LEJ LED PICO光源突破性的小型化设计（体积较传统产品缩小70%）。紧凑型光源采用被动散热结构，工作噪音保持0dB。紧凑型光源支持壁挂、桌面和光学平台三种安装方式。

TTL触发接口：通过SMB插座实现外部设备同步控制。TTL触发接口支持10μs最短脉冲和5μs延迟精度。TTL触发接口兼容5V/12V电平标准，可直接连接PLC和工业相机。

连续工作模式(CW-Mode)

描述	亮度可调的连续照明模式
关键参数	光波动＜0.5%（业内领先的稳定性）

跟随模式(Follow-Mode)

描述	TTL电平控制的亮度跟随模式
上升时间	t10-90＜2μs（纳秒级响应）
下降时间	t90-10＜2μs
信号延迟	＜1μs（适合高速同步应用）

脉冲模式(Pulse-Mode)

描述	边沿触发的可编程脉冲模式（延迟、脉宽和亮度可预设）
上升时间	t10-90 <2μs
下降时间	t90-10 <2μs
最小脉宽	tPulse min 10μs
最小延迟	<5μs

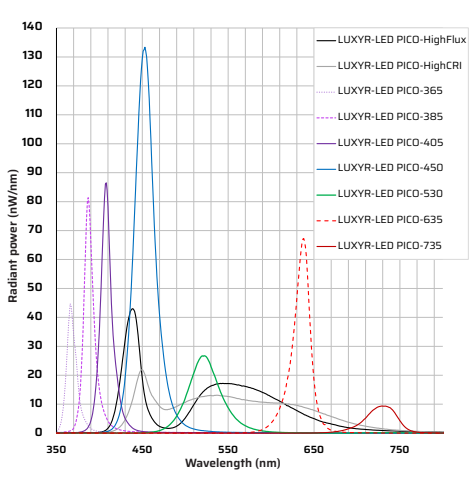

图：luxyr LED PICO显微镜光源光谱
