脉冲激光专用PPLN模组

PPLN Pulse Mixers就是HC Photonics为了高功率脉冲激光开发的几个脉冲晶体/波导模组，专门进行优化针对特殊的脉冲工作条件。PPLN Pulse Mixers，PPLN脉冲模块，是专门用于脉冲激光的PPLN脉冲模组，针对了特殊的脉冲应用进行了脉冲激光专用PPLN模组的优化

所属品牌： HC Photonics Corp

产品介绍

HC Photonics（HCP）是一家致力于周期性极化非线性（PPXX- PPLN，PPLT，MgO：PPLN，PPMgO：LN）技术商业化的公司。PPLN Pulse Mixers，PPLN脉冲模块，是专门用于脉冲激光的PPLN脉冲模组，针对了特殊的脉冲应用进行了脉冲激光专用PPLN模组的优化。脉冲激光条件（ns/ps/fs）下的PPLN由于其独特的特性而被分类为特殊类别。在高峰值功率操作下，转换效率通常相对较高，并且甚至可以实现OPA/OPG应用。然而，在这种工作条件下需要特别考虑晶体损伤阈值、脉冲频谱和时间走离效应。PPLN Pulse Mixers就是HC Photonics为了高功率脉冲激光开发的几个脉冲晶体/波导模组，专门进行优化针对特殊的脉冲工作条件。

PPLN脉冲模组参考规格（需要其它脉冲激光专用PPLN模组配置可以联系我们）：

1. 0+0x0 Ultrafast OPG NIR & MIR generation (New!)

2. 1x0 fs 100mW 780nm generation (New!)

Ultrafast OPG Mixer
光学特性（整体）	单位	规格					注意
PPLN模组类型		Ultrafast OPG Mixer
Mixer pigtailing type		0+(0×0)
输入波长	nm	1060
输出信号中心波长	nm	1570-1700					[1]
输出闲频中心波长	nm	2800-3400					[1]
泵浦条件		>50nJ, >35fs
输出类型		自由空间，准直
光学特性（输出）	单位	最小	典型值		最大值		注意
输出转换效率（Signal/Ider）	%	10/7			24/10		[2]
输出脉冲宽度（Signal/Ider）	fs		150/65		200/100
准直输出光束的直径（Signal/Ider）	mm	2.5/3.5			3.5/4.5		[3]
光束质量,M²			2		2.5		[3]
输出光束（TEMoo）椭圆度	%				15
输出偏振状态		线性偏振 @ vertical axis
Output PER	dB	20
输出光束高度	mm	25	25.5		25
输出光束角	mrad	-7.5	0		7.5
材料特性	单位	规格					注意
外壳尺寸（长×宽×高）	mm	150×100×42					[4]
电学特性	单位	最小值		典型值		最大值	注意
电连接器		Hirose HR 10G-10R-10P（73）
热电冷却器		~3.2V，~4A 最大值
NTC 热敏电阻电阻@25℃	kΩ	10
热敏电阻 B 阀（B25/85）	K	3478
环境特性	单位	最小值	典型值		最大值		注意
储存温度(无湿度)	℃	-20			70
工作环境的温度范围	℃	10	25		35
运行相对湿度(非冷凝)	%RH	0			85
限制有害物质指令(RoHs)		符合声明 2011/65/EU

[1]在该区域中的波长可以通过温度以小的调谐范围选择。

[2]信号λ_s越短，转换效率越高。

[3]光束直径由1/e²定义。

[4]泵浦源可选择集成。集成版外壳尺寸为496×320×158.1mm³

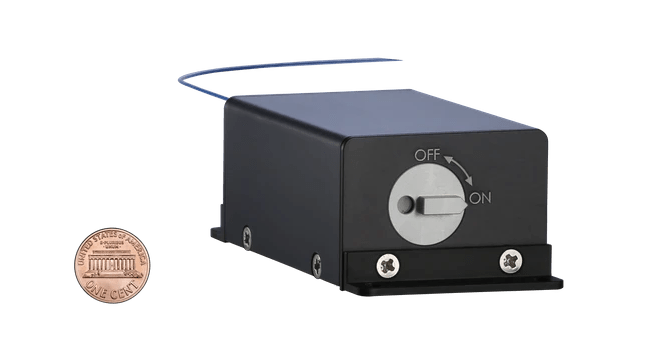

1×0 0.1W 780nm fs Bulk Mixer
光学特性（整体）	单位	规格					注意
PPLN模组类型		二次谐波发生（SHG）
Mixer pigtailing type		1×0
输入波长	nm	1560
输出波长	nm	780
输入光纤，连接器		PM1550, FC/APC
输入光纤，连接器		None
额定泵浦功率	W	0.3
泵浦条件		<100fs, 80MHz
光学特性（输出）	单位	最小	典型值		最大值		注意
指定泵浦的输出功率	W	0.1	0.12				[1],[2]
光束质量，M²			1.1		1.2
准直输出光束的直径	mm	0.8	1		1.2
腰部位置（来自输出窗口）	mm	-300	0		300
输出光束（TEMoo）椭圆度	%		5		10
剩余IR/输出功率抑制比	dB	40
输出偏振状态		线性偏振 @ vertical axis
Output PER	dB	20	25
红外波长背反射	dB		-45		-42
输出光束角		-7.5	0		7.5
输出光束高度	mm	18.4	18.9		19.4
输出光束角度	mrad	-7.5	0		7.5
材料特性	单位	规格					注意
外壳尺寸（长×宽×高）	mm	100×50×35
电学特性	单位	最小值		典型值		最大值	注意
电连接器		Hirose HR 10G-10R-10P（73）
热电冷却器		~3.9V，~1.7A 最大值
NTC 热敏电阻电阻@25℃	kΩ	10
热敏电阻 B 阀（B25/85）	K	3478
环境特性	单位	最小值	典型值		最大值		注意
储存温度(无湿度)	℃	-20			70
工作环境的温度范围	℃	10	25		35
运行相对湿度(非冷凝)	%RH	0			85
限制有害物质指令(RoHs)		符合声明 2011/65/EU

[1]输出功率以供参考，受输入脉冲质量影响。

[2] -100fs泵浦/SHG偏移在PPLN品体中，支持-40nm转换带宽@1560nm。

HC Photonics（HCP）PPLN脉冲模块主要特点：

- 采用ns-Q开关激光或ps/fs超快激光泵浦，具有光谱、时间走离和损伤优化。

- 输出波长从紫外/可见光到近红外/中红外波段

- 可用配置：从基本型到高级型（如SHG/SFG/DFG或OPA/OPG等）均可提供脉冲激光专用PPLN模组等等

- 光纤或自由空间作为输入/输出耦合接口（例如1×0,1×1,2×0,2×1,0×0；0=自由空间（准直光束可选）1=一根光纤，2=双光纤）

- 提供用于QPM温度优化的集成热敏电阻/TEC以及用于功率监控/自动功率控制的可选光电二极管（PD）

- 方便、紧凑、坚固，可以根据您的需求进行PPLN Pulse Mixers的定制

PPLN脉冲模块可用配置示例：
