ARTRAY UV紫外相机

紫外线镜头是ARTRAY UV紫外相机紫外成像的核心组件，其设计需满足紫外光（如250nm）的高透射率与低色散要求例如，ARTCAM紫外UV相机的紫外相机镜头系列通过优化抗反射涂层与高折射率材料，在200-400nm波段内实现≥80%的透光率，同时保持图像对比度和分辨率。

所属品牌：

产品介绍

日本ARTRAY公司生产的ARTRAY紫外相机，搭载索尼，Gpixel生产的高性能CMOS/CCD相机传感器。覆盖光谱范围200nm-1100nm。ARTCAM系列工业用紫外相机采用USB端口供电，含 CameraLink高传输接口型号，镜头适配C接口。其中ARTCAM-487UV型号采用全局式快门，使用索尼紫外UV波长CMOS图像传感器：IMX487，具备2848×2848分辨率、7.8×7.8mm传感器尺寸，38fps帧率，采用USB3.0接口。ARTCAM-2020UV-CL型号采用卷帘式快门，400万像素，像元大小6.5×6.5mm，采用高性能CameraLink接口，快门速度42.32us~2s。

紫外线镜头是ARTRAY UV紫外相机紫外成像的核心组件，其设计需满足紫外光（如250nm）的高透射率与低色散要求例如，ARTCAM紫外UV相机的紫外相机镜头系列通过优化抗反射涂层与高折射率材料（如石英玻璃），在200-400nm波段内实现≥80%的透光率，同时保持图像对比度和分辨率。这类镜头广泛应用于半导体检测、法医荧光分析等场景，其精密的光学校正能力可捕捉到可见光无法识别的微观缺陷。注: 紫外线镜头需针对不同波长重新调焦，以确保成像稳定性.

高分辨率紫外相机镜头：

焦点距离	光学格式	型号	F值	镜头卡口
12mm	2/3"	UV120HR	F4	C
25mm	2/3"	UV250HR	F4	C
25mm	2/3"	UV2501A	F2.0-11	C
6mm	1/2"	UV0635BCM	F3.5-16	C
9mm	1/2"	UV0928CM2	F2.8-16	C
12mm	2/3"	UV1228CM	F2.8-16	C
16mm	2/3"	UV1628CM	F2.8-16	C
25mm	1"	UV2528B	F2.8-16	C
35mm	Φ22mm	UV3528BK	F2.8-16	C
50mm	Φ18mm	UV5035BK	F3.5-16	C
78mm	Φ18mm	UV8040BK2	F3.8-16	C
105mm	Φ18mm	UV1054B	F4.0-22	C

-光谱范围：230nm~可见光

ARTRAY紫外相机应用：

工业检测：紫外相机镜头与UV紫外相机组合可识别半导体晶圆微缺陷、透明树脂涂抹均匀性，或金属部件表面划痕。

环境监测：紫外UV相机用于水质分析，通过检测有机污染物吸收特性实现实时监控。

电力安全：紫外成像可捕捉高压设备放电产生的紫外线，定位绝缘缺陷，防止电网故障。

医疗与法医：紫外线激发荧光特性帮助法医发现隐藏证据，或用于生物样本标记观察。

技术优势：

日本ARTRAY公司作为工业成像领域的领先企业，其紫外相机系列（如ARTCAM-487UV）采用高性能CMOS传感器，覆盖200-1000nm波段，支持810万像素高分辨率。

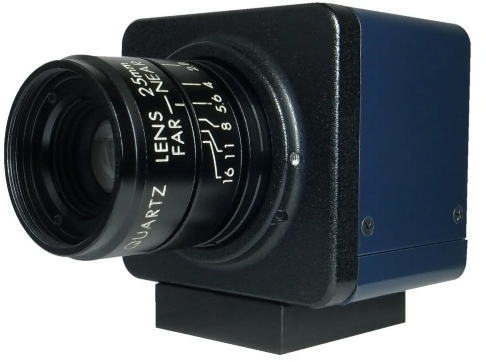

ARTCAM-487UV

UV紫外相机的核心在于传感器对紫外波段的高灵敏度响应。以索尼IMX487传感器为例，其采用背照式（BSI）技术，支持200-400nm波长范围，量子效率（QE）在UVA（315-400nm）和UVB（280-315nm）波段达40%-50%，并可扩展至UVC（100-280nm）短波区域。此类相机通过全局快门设计，能够在高速运动场景下实现无失真成像，例如半导体晶圆表面划痕检测或塑料分拣。

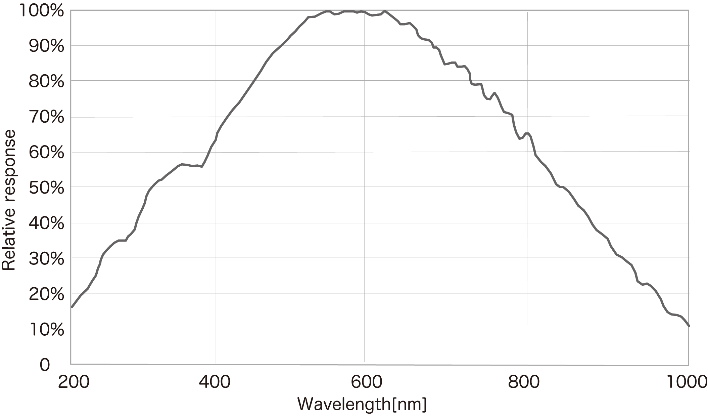

ARTCAM-487UV量子效率

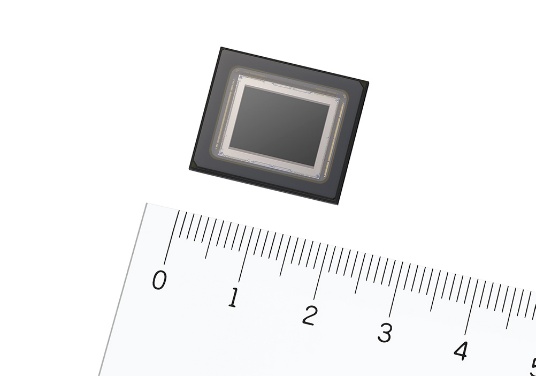

UV波长域CMOS图像传感器：IMX487

紫外UV相机则进一步聚焦于杀菌消毒与高精度检测领域。例如，ARTCAM紫外UV相机（如ARTCAM-407UV-WOM）搭载CCD传感器，专为200-400nm波段优化，帧率达12fps，适用于废水处理中的微生物灭活监测或电力设备放电检测。其紧凑设计（50×47×49.7mm）与USB2.0接口，兼顾便携性与实时数据传输需求。

紫外相机型号参数：

型号（ARTCAM）	487UV	407UV-WOM	2020UV-USB3	2020UV-CL	9701UV
接口	USB3.0	USB2.0	USB3.0	Cameralink	USB3.0
传感器类型	CMOS	CCD	CMOS
像素数	810W	150W	400W	400W	130W
适用波长	200~1000nm	200~900nm	200~1100nm	200~1100nm	200~1000nm
快门类型	全局		卷帘
传感器尺寸(mm)	7.8*7.8	6.74*4.83	13.3*13.3	13.3*13.3	12.49*9.99
分辨率	2848*2848	1360*1024	2048*2048	2048*2048	1280*1024
像元大小(um)	2.74*2.74	4.65*4.65	6.5*6.5	6.5*6.5	9.76*9.76
帧率	38fps	12fps	21.5fps	11.5fps	25fps
快门速度	0.1ms~26ms	16.9us~0.08s	112us~2s	42.32us~2s	37us~2s

-重量: ARTRAY UV紫外相机约130g，不含镜头、三脚架、突起部。

-配件：USB电缆、标准查看器软件、设备驱动程序、软件开发套件(SDK)、产品说明书PDF文件)

-规格：镜头: C接口，电源电压: DC5V(通过USB供电)

-可选配件：C接口镜头、二维测量软件、动态文件管理软件
