Eksma轴锥镜用于将光转换成环状，或在近场中从准直高斯光束创建非衍射贝塞尔光束的近似值。锥形透镜和球面透镜的组合可用于将平行激光束转换为厚壁空心光“管”或产生环形焦点
所属品牌：

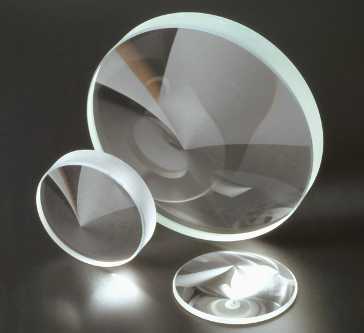

Eksma轴锥镜有一个圆锥面和一个平面，Eksma轴锥镜可以通过其顶角来定义。Eksma轴锥镜用于将光转换成环状，或在近场中从准直高斯光束创建非衍射贝塞尔光束的近似值。锥形透镜和球面透镜的组合可用于将平行激光束转换为厚壁空心光“管”或产生环形焦点（见图2）。

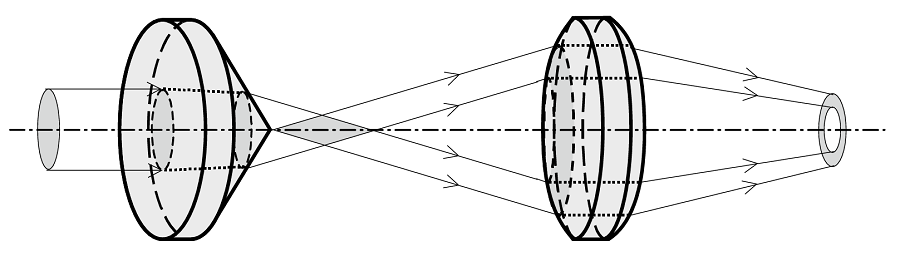

图1带有球面透镜的精密锥镜（或标准锥透镜）可产生环形焦点。

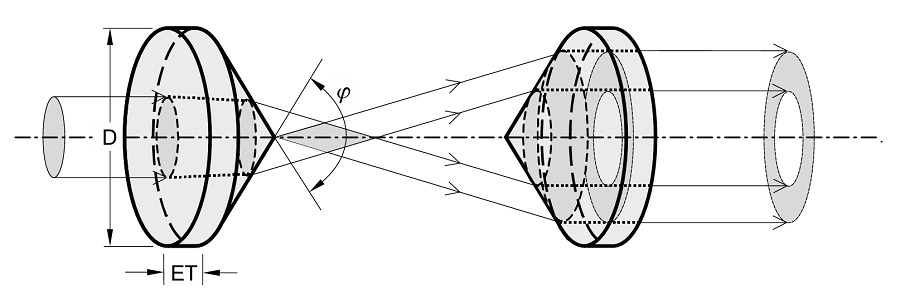

图2两个精密锥镜（或标准锥透镜）共同产生一个厚壁空心光“管”。
锥形透镜特征
- 标准锥透镜和精密锥透镜
- 平凸轴锥镜由BK7或UVFS材料制成
- 平凸轴锥镜锥顶角范围：140° 至 179°
- 平凸轴锥镜可根据要求提供AR 和 BBAR 涂层或由大多数光学材料制成的EKSMA锥透镜
如果需要锥形透镜，立陶宛EKSMA OPTICS可以提供定制切割、修边、涂层或完整制造精密锥透镜。如果您找不到所需的精密轴锥镜，请发送您的规格或图纸以获取定制精密轴锥镜报价。
立陶宛EKSMA锥透镜标准级规格
|
标准轴锥镜材料 |
BK7, UV FS |
|
标准轴锥镜表面质量 |
60 – 40 scratch & dig(MIL-PRF-13830B) |
|
标准轴锥镜通光孔径 |
直径的 90% |
|
EKSMA OPTICS锥镜直径公差 |
+0.00 / -0.12 mm |
|
EKSMA OPTICS锥镜角度公差 |
±0.5° |
|
EKSMA OPTICS锥镜表面不规则性 |
S1 (conical): ±2.5 µm，S2 (flat): λ @ 633 nm |
立陶宛EKSMA锥透镜标准级
|
顶角φ，° |
直径D，mm |
边缘厚度ET，mm |
中心厚度CT，mm |
镀膜 |
BK7目录编号 |
UV FS目录编号 |
|
140 |
25.4 |
8 |
12.6 |
无 |
130-0240 |
130-1240 |
|
160 |
25.4 |
8 |
10.2 |
无 |
130-0260 |
130-1260 |
|
165 |
25.4 |
8 |
9.7 |
无 |
130-0265 |
130-1265 |
|
170 |
25.4 |
8 |
9.1 |
无 |
130-0270 |
130-1270 |
|
175 |
25.4 |
8 |
8.6 |
无 |
130-0275 |
130-1275 |
|
178 |
25.4 |
8 |
8.2 |
无 |
130-0278 |
130-1278 |
立陶宛EKSMA锥透镜精密级规格
|
精密锥镜材料 |
UVFS |
|
精密轴锥镜表面质量 |
40 – 20 scratch & dig (MIL-PRF-13830B) |
|
通光孔径 |
直径的 90% |
|
直径公差 |
+0.00 / -0.1 mm |
|
角度公差 |
±0.05° (±3 arcmin) |
|
表面不规则性 |
S1 (conical): ±0.5 µm，S2 (flat): λ/4 @ 633 nm |
|
顶点圆角 |
< Ø1 mm |
精密级平凸锥透镜
|
顶点角度φ，° |
直径D, mm |
边缘厚度ET，mm |
中心厚度CT，mm |
精密锥透镜型号 |
|
90 |
25.4 |
3.5 |
16.2 |
131-1290 |
|
130 |
25.4 |
3.5 |
9.4 |
131-1230（AR/AR@650-1100 nm, R<0.7%） |
|
140 |
25.4 |
3.5 |
8.1 |
131-1240 |
|
160 |
25.4 |
3.5 |
5.7 |
131-1260 |
|
165 |
25.4 |
3.5 |
5.2 |
131-1265 |
|
170 |
25.4 |
3.5 |
4.6 |
131-1270 |
|
175 |
25.4 |
3.5 |
4.1 |
131-1275 |
|
176 |
25.4 |
3.5 |
3.9 |
131-1276 |
|
177 |
25.4 |
3.5 |
3.8 |
131-1277 |
|
178 |
25.4 |
3.5 |
3.7 |
131-1278 |
|
179 |
25.4 |
3.5 |
3.6 |
131-1279 |
|
160 |
50.8 |
5 |
9.4 |
131-1560 |
|
170 |
50.8 |
5 |
7.2 |
131-1570 |
|
176 |
50.8 |
5 |
5.9 |
131-1576 |
|
178 |
50.8 |
5 |
5.4 |
131-1578 |
|
179 |
50.8 |
5 |
5.2 |
131-1579 |
