不锈钢高稳镜架MHX

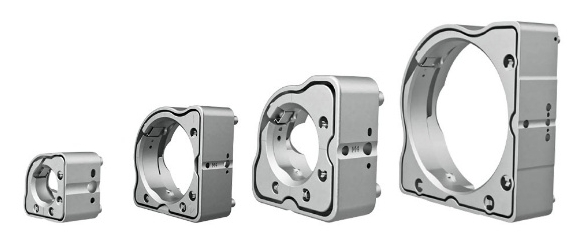

不锈钢高稳镜架MHX

日本西格玛光机Sigmakoki(Optosigma)的高稳定不锈钢镜架/MHX不锈钢高稳镜架具有优秀的稳定性,薄型空心框架结构的设计提供了更高的惯性矩,最大限度地提高了刚性,降低了质量,使MHX不锈钢高稳镜架能够更快地达到热平衡,能获得极大的稳定性。

所属品牌: 日本OptoSigma

产品介绍

日本西格玛光机SigmakokiOptosigma)的高稳定不锈钢镜架/MHX不锈钢高稳镜架具有优秀的稳定性,薄型空心框架结构的设计提供了更高的惯性矩,最大限度地提高了刚性,降低了质量,使MHX不锈钢高稳镜架能够更快地达到热平衡,能获得极大的稳定性。该高稳镜架非常适用于光干涉测量,或其他的光学高精密测量等用途。本文将介绍西格玛光机的MHX不锈钢高稳镜架的规格和可供选择的高稳镜架配件,供您了解选购。我司出售的高稳定不锈钢镜架/MHX价格优惠,常备库存,欢迎您咨询和采购高稳定不锈钢光学调整镜架。


Optosigma高稳定不锈钢光学调整镜架注意事项:

精密光学调整架用于搭建迈克尔逊干涉仪等,需要半透半反的十字交叉光束的光学系统时,镜架有效口径会变小。

若需调整高稳不锈钢调整镜架俯仰和方位等,必须使用六角扳手来调整俯仰和方位等。仅用手是无法拧的。也可另购MHX-12.7高稳不锈钢调整镜架用的内六角旋钮(KCL-1513)。另外,也欢迎选购可替代使用的MHX专用扳手(MHX-K-M6)。

备有调整好角度后的用于锁紧的锁紧板,MHX高稳定不锈钢光学调整镜架用锁紧板(MHX-L-M6/M4)。



Optosigma不锈钢高稳镜架MHX规格参数:

型号

适用外径

ΦA[mm]

适用厚度

[mm]

有效孔径

[mm]

可调轴数

镜片装入方向

调整范围

调整范围

自重

[kg]

俯仰[°]

方位[°]

俯仰[°/周]

方位[°/周]

MHX-12.7A

Φ12.7

2~6

Φ11.5

2

从前侧装入

±3°

±3°

0.8°/

0.8°/

0.036

MHX-12.7F

Φ12.7

2~6

Φ11.5

3

从前侧装入

±3°

±3°

0.8°/

0.8°/

0.037

MHX-12.7F-R

Φ12.7

2~6

Φ11.5

3

从后侧装入

±3°

±3°

0.8°/

0.8°/

0.037

MHX-25.4A

Φ25.4

3~7

Φ23

2

从前侧装入

±3°

±3°

0.41°/

0.41°/

0.16

MHX-25.4F

Φ25.4

3~7

Φ23

3

从前侧装入

±3°

±3°

0.41°/

0.41°/

0.17

MHX-25.4F-R

Φ25.4

3~7

Φ23

3

从后侧装入

±3°

±3°

0.41°/

0.41°/

0.17

MHX-50.8A

Φ50.8

5~13

Φ48

2

从前侧装入

±3°

±3°

0.26°/周

0.26°/

0.35

MHX-50.8F

Φ50.8

5~13

Φ48

3

从前侧装入

±3°

±3°

0.26°/周

0.26°/周

0.35

MHX-101.6A

Φ101.6

10~20

Φ96

2

从前侧装入

±2°

±2°

0.13°/

0.13°/

1.13

MHX-101.6F

Φ101.6

10~20

Φ96

3

从前侧装入

±2°

±2°

0.13°/

0.13°/

1.13


Optosigma不锈钢高稳镜架MHX通用规格参数:

材料:不锈钢

抛光:未抛光

高稳不锈钢镜架MHX包含镜架基座

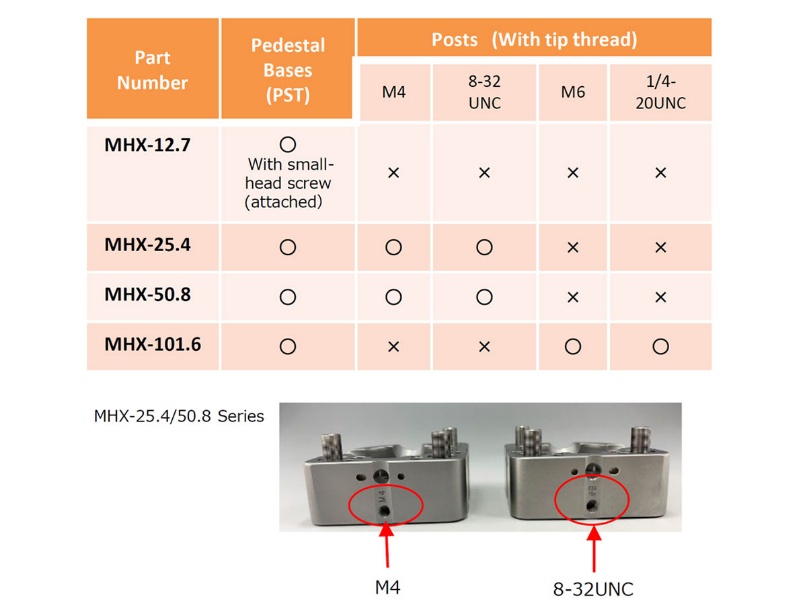

支柱连接螺纹类型:

MHX-12.7小头螺钉

MHX-50.8MHX-25.4M4(公制螺纹,直径4毫米)和8-32 UNC(美国统一螺纹,直径8/32英寸)

MHX-101.6M6(公制螺纹,直径6毫米)和1/4-20 UNC(美国统一螺纹,直径1/4英寸,螺距20

西格玛光机Sigmakoki精密光学调整架配件:

型号

配件名称

适配高稳不锈钢镜架MHX型号

数量

自重

KCL-1513

六角手轮扳手

MHX-12.7

1 pcs

0.002kg

MHX-K-M6

专用扳手用于不锈钢高稳调整架

MHX-25.4, MHX-50.8, MHX-101.6

3 pcs

0.03kg

MHX-L-M6

锁紧板用于不锈钢高稳调整架

MHX-25.4, MHX-50.8, MHX-101.6

3 pcs

0.006kg

MHX-L-M4

锁紧板用于不锈钢高稳调整架

MHX-12.7

3 pcs

0.003kg
