凸面复眼透镜，advanced microoptic systems

德国advanced microoptic systems （简称aus或amus）于 1995 年在德国萨尔布吕肯成立，其主要产品大类有微透镜阵列和光束整形器等，微透镜阵列产品大类下分为凸面复眼透镜和凹面复眼透镜，凸面复眼透镜主要有凸面柱透镜阵列、凸面（正曲面）六边形排列微透镜阵列、凸面（正曲面）正交排列微透镜阵列、凸面（正曲面）矩形微透镜阵列、凸面（正曲面）单个微透镜、凸面（正曲面）线性微透镜阵列、单个凸面柱透镜阵列，本文主要介绍德国advanced microoptic systems（简称aus或amus）的凸面复眼透镜产品。



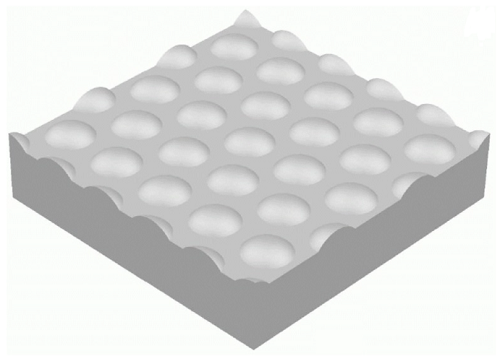

一、凸面（正曲面）六边形排列微透镜阵列 - APH

凸面微透镜阵列名称示例：APH – a – Py – Rz

a - 材料

Py – 间距Pitch（um）

Rz - 以mm为单位的曲率半径 (ARz - 非球面曲率半径）

凸面微透镜阵列应用材料的编码如下

Q - 熔融石英

GB - 玻璃 BK7

GT - S-TiH53 或 S-TiH10 玻璃

G - 其他类型玻璃

P - 塑料

P(G) - 玻璃基板上的聚合物透镜

pitch是两个相邻透镜光轴之间的最短距离。对于正交排列的圆形透镜，括号中给出的是透镜直径。

凸面微透镜阵列产品示例

APH-Q-P1000(D600)-R3

凸面（正曲面）六边形排列微透镜阵列，熔融石英，pitch 1 mm，透镜直径 600 um，曲率半径 3 mm

APH-Q-P1000-R3

凸面（正曲面）六边形排列微透镜阵列，熔融石英，pitch 1 mm，曲率半径 3 mm

以前生产的产品示例，可询问供货情况

APH-P(GB)-P30-R0.023

APH-Q-P38-R0.174

APH-Q-P44-AR0.049

APH-Q-P60(D30)-R0.019

APH-Q-P60(CA44)-R0.03

APH-Q-P60-R0.110

APH-Q-P100-R90

APH-Q-P125(D113)-R0.129

APH-Q-P161.5-R0.5

APH-Q-P161.5-R2.05

APH-Q-P200-R0.367

APH-Q-P200-R2.0

APH-Q-P204.8(D204.8)-R1.005

APH-Q-P247.5-R14

APH-P(GB)-P250-R0.3

APH-Q-P250-R1

APH-P(G)-P250-R300

APH-P(GB)-P250-R0,3xLBH-P(GB)-DV30

APH-Q-P260(CA240)-R1.24

APH-Q-P271.9-R0.337

APH-Q-P286-R0.8

APH-Q-P300-R0.477

APH-Q-P300-R1

APH-GT-P330-AR0.82

APH-Q-P330-R10.7

APH-Q-P400-R1.57

APH-Q-P400-R1.73

APH-Q-P443-AR0.844

APH-Q-P480-R4.7

APH-Q-P500-R76.05

APH-Q-P507-R0.85

APH-Q-P537-R1.25

APH-Q-P513-R1.820

APH-Q-P565(D565)-AR0.923

APH-GT-P600-R1.2

APH-Q-P760-R1.25

APH-Q-P800-AR2.045

APH-Q-P850-R11.46

APH-GT-P866-AR2.0

APH-Q-P866-R8.4

APH-Q-P866-R16.5

APH-Q-P866-R19.3

APH-Q-P866-R30

APH-GT-P1000-R1.34

APH-GT-P1000-R1.93

APH-Q-P1000-R3.63

APH-GT-P1300-R2.74

APH-GT-P1300-AR4.3

APH-Q-P1400-R60

APH-GT-P1500-R2

APH-GB-P1500-R2

APH-Q-P1500(D1416)-R2.3

APH-GT-P1500-R12.42

APH-Q-P1590(D1390)-AR1.103

APH-Q-P1600-R60

APH-Q-P1750(D1750)-R45.04

APH-Q-P2000(CA1600)-AR1.1

APH-GB-P2000(D1600)-AR2.62

APH-Q-P2000-AR6.354

APH-Q-P3200-R21.6

APH-Q-P4000-R18.9

APH-GT-P7000(CA4000)-R420

二、凸面柱透镜阵列  - APC

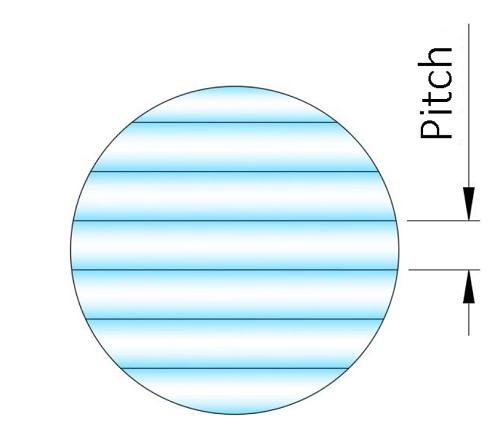

Pitch是两个相邻透镜光轴之间的最短距离

柱面微透镜阵列名称示例：APC – a – Py – Rz

a - 材料

Py - 间距pitch（um）

Rz - 以mm为单位的曲率半径 (ARz - 非球面曲率半径）

柱面微透镜阵列应用材料的编码如下

Q - 熔融石英

GB - 玻璃 BK7

GT - S-TiH53 或 S-TiH10 玻璃

G - 其他类型玻璃

P - 塑料

P(G) - 玻璃基板上的聚合物透镜

柱面微透镜阵列产品示例

APC-Q-P1000(D600)-R3

凸面（正曲面）柱面复眼透镜，熔融石英，pitch 1 mm，透镜直径 600 um，曲率半径 3 mm

APC-Q-P1000-R3

凸面（正曲面）柱面复眼透镜，熔融石英，pitch 1 mm，曲率半径 3 mm

advanced microoptic systems （简称aus或amus）以前生产的柱面复眼透镜产品示例，可询问供货情况

APC-Q(GB)-P100-0.001SIN

APC-Q(GB)-P100-0.003SIN

APC-Q-P84-R4.61

APC-Q-P100-R1

APC-Q-P127-R0.225

APC-GT-P175-AR0.1586

APC-GT-P175-AR0.4971

APC-GT-P199.7-AR0.77

APC-GT-P199.75-AR0.77

APC-GT-P199.77-AR0.77

APC-Q-P200-R0.38

APC-GT-P200-AR0.77

APC-GT-P200-R0.8

APC-Q-P250-R0.225

APC-Q-P250-R0.75

APC-Q-P250-R2.8

APC-GT-P300-AR0.1598

APC-GT-P300-AR0.4971

APC-Q-P300-R0.57

APC-Q-P300-R0.793

APC-Q-P339-R24.517

APC-GT-P353.2-AR0.316

APC-GT-P353.3-AR0.316

APC-GT-P353.5-AR0.316

APC-P(GB)-P353.5-R0.430

APC-GT-P353.5-AR0.55

APC-GT-P353.5-R0.8

APC-Q-P400-R0.8

APC-Q-P400-R1.24

APC-GB-P400-R1.8

APC-Q-P400-R4

APC-GT-P416-AR2.151

APC-Q-P460-R40

APC-GT-P490.6-AR0.573

APC-GT-P498.5-R2.284

APC-GT-P500-AR0.6

APC-GB-P500-R1

APC-GT-P500-R1

APC-Q-P500-AR1.7

APC-GT-P500-R1.95

APC-GT-P500-AR2.117

APC-GT-P500-R2.43

APC-GT-P500-AR2.6

APC-Q-P600-R0.494

APC-GT-P624-AR2.1896

APC-Q-P700-R1.14

APC-GT-P700-AR2.04

APC-Q-P700-R5

APC-Q-P800-R4.35

APC-Q-P900-AR0.84

APC-Q-P900-R0.95

APC-Q-P900-R1.9

APC-Q-P1000-AR1.211

APC-GT-P1000-AR1.51

APC-Q-P1000-R2.95

APC-GT-P1000-R4.5

APC-Q-P1000-R6.5

APC-Q-P1000-R7.299

APC-Q-P1000-R7.813

APC-Q-P1000-R10

APC-Q-P1000-R14

APC-Q-P1000-R19

APC-Q-P1000-R50

APC-Q-P1017-R25.712

APC-Q-P1096-AR1.258

APC-Q-P1300-R6.5

APC-GT-P1500-R5

APC-GT-P1500-R5

APC-GT-P2000-R7.653

APC-Q-P2000-R30

APC-Q-P2300-AR3.5

APC-Q-P3000-R11.7

APC-Q-P3000-R50

APC-Q-P4500-R136

三、凸面（正曲面）正交排列微透镜阵列 - APO

aus微透镜阵列名称示例：APO – M – PY – RZ

M - 材料

Y – 间距pitch（um）

Z - 以mm为单位的曲率半径 (ARZ - 非球面曲率半径）

aus微透镜阵列应用材料的编码如下

Q - 熔融石英

GB - 玻璃 BK7

GT - S-TiH53 或 S-TiH10 玻璃

G - 其他类型玻璃

P - 塑料

P(G) - 玻璃基板上的聚合物透镜

pitch是两个相邻透镜光轴之间的最短距离。对于正交排列的圆形透镜，括号中给出的是透镜直径。

aus微透镜阵列产品示例

APO-GT-P1250(D750)-R0.77

凸面（正曲面）正交排列微透镜阵列，玻璃 S-TiH53，pitch 1.25mm，透镜直径 750um，曲率半径 0.77mm

APO-Q-P1300-R50

凸面（正曲面）正交排列微透镜阵列，熔融石英，pitch 1.3mm，曲率半径50mm

以前生产的产品示例，可询问供货情况

APO-Q-P18-R0.033

APO-Q-P30-R0.022

APO-Q-P40-R0.029

APO-Q-P40(D38)-R0.105

APO-Q-P42-R0.109

APO-Q-P45-R0.294

APO-Q-P54-R0.1

APO-Q-P55-R0.1

APO-Q-P63-R0.68

APO-Q-P68-AR0.14

APO-Q-P71.5(D64)-AR0.093

APO-Q-P72-R1.45

APO-GT-P75(68)-R0.064

APO-GT-P80(72)-R0.064

APO-Q-P81.1-R0.48

APO-Q-P86-R0.353

APO-Q-P90(D90)-R0.246

APO-GT-P93.5-R0.23

APO-Q-P96.6-R2

APO-Q-P100-R0.1

APO-GP-P100-R0.175

APO-Q-P100(D100)-R1.33

APO-Q-P100-R2.29

APO-Q-P103,4-R1.02

APO-Q-P103,6-R1.61

APO-Q-P105.75-R0.725

APO-Q-P110-R0.2

APO-Q-P112-R1.14

APO-Q-P114-R1.38

APO-Q-P120-R0.136

APO-Q-P120-R1

APO-Q-P120-R13.7

APO-Q-P130(D120)-R0.457

APO-Q-P130-R1.47

APO-Q-P136-R0.94

APO-Q-P144-R3.8

APO-Q-P146.4-R0.736

APO-Q-P148-R0.567

APO-Q-P150-R0.19

APO-GT-P150-R0.8

APO-Q-P150-R1.6

APO-Q-P150-R2 .54

APO-Q-P150-R4.57

APO-Q-P150(D146)-R2.54

APO-Q-P150-R90

APO-Q-P150-R182

APO-Q-P157.5-R1.018

APO-Q-P168-R4.077

APO-Q-P170.6-R2.19

APO-Q-P178.2-R3.99

APO-Q-P181.5-R4

APO-Q-P192-R1.311

APO-Q-P192-R1.45

APO-Q-P192-R2.63

APO-Q-P200-R0.3

APO-Q-P200(D180)-R0.685

APO-Q-P200-R1.12

APO-Q-P200-R1.4

APO-Q-P200-R2.23

APO-Q-P200-R3.2

APO-P(GB)-P200-R3.32

APO-Q-P200-F4.9

APO-Q-P200-R10

APO-Q-P200-R18.3

APO-Q-P207.2-R2.5

APO-Q-P209-R0.242

APO-Q-P220-R14.02

APO-Q-P222-R0.425

APO-Q-P222-R0.85

APO-Q-P222-R0.93

APO-Q-P232.5-R1.86

APO-Q-P238-R10

APO-Q-P240-R4

APO-Q-P240-R11.355

APO-Q-P247,5-R14

APO-GT-P250(D240)-AR0.296

APO-Q-P250-R0.307

APO-Q-P250(D235)-AR0.386

APO-Q-P250-R1.83

APO-Q-P250-R5,8

APO-Q-P255-R1.08

APO-Q-P281.4(D250)-R0.537

APO-Q-P280(CA260)-R1.33

APO-Q-P288-R3.246

APO-Q-P290-R1.1

APO-Q-P300-R0.85

APO-Q-P300-R0.94

APO-Q-P300-R1.76

APO-Q-P300-R3.2

APO-Q-P300-R16

APO-Q-P300-R18

APO-Q-P300-R22.6

APO-Q-P300-R32

APO-Q-P300-R54

APO-Q-P300-R85

APO-Q-P303(CA100)-R1.83

APO-Q-P325-R8.2

APO-Q-P327.8-R2.71

APO-GT-P332-R1.857

APO-Q-P350-R1.26

APO-Q-P357-R0.374

APO-Q-P360-R8

APO-Q-P384-R2.63

APO-Q-P399-R0.462

APO-Q-P400-R6.17

APO-Q-P400-R11

APO-Q-P414,4-R8.84

APO-GT-P480-R1.82

APO-Q-P480-R3.1

APO-Q-P500(D500)-R0.58

APO-Q-P500-AR0.58

APO-Q-P500-R0.65

APO-Q-P500-R3.8

APO-Q-P500-R7

APO-Q-P500-R9

APO-Q-P500-R11

APO-Q-P500-R13.8

APO-Q-P500-R35

APO-Q-P520(D520)-R1.027

APO-Q-P552-R11

APO-Q-P576-R3.32

APO-Q-P591-R36.3

APO-Q-P597-R22.8

APO-Q-P600(D595)-R1.9

APO-Q-P600(D595)-R7.3

APO-Q-P600-R29.3

APO-Q-P605-R4.3

APO-Q-P618-R0.713

APO-Q-P624-R8.2

APO-Q-P660(CA560)-AR0.925

APO-Q-P680-R1.03

APO-Q-P715(CA400)-R0.581

APO-Q-P718-R11.1

APO-Q-P723.3-R5.9

APO-GT-P750(D750)-AR0.65

APO-Q-P800-R9.6

APO-Q-P800-R14.4

APO-Q-P800-R17

APO-Q-P800-R20

APO-Q-P960-R2.065

APO-GT-P960(CA820)-R3.6

APO-Q-P996-R1.83

APO-GT-P999-AR2.076

APO-GT-P1000(D950)-AR1.716

APO-GB-P1000(D950)-R2.076

APO-GT-P1000-R1.86

APO-GT-P1000(D950)-AR2.076

APO-Q-P1000-R2.2

APO-Q-P1000(D1000)-AR2.32

APO-Q-P1000-AR2.32

APO-GT-P1000-AR2.775

APO-Q-P1000-R5

APO-Q-P1000-R16

APO-Q-P1000-R25

APO-Q-P1000-R30

APO-Q-P1015-R28

APO-Q-P1061-R72

APO-Q-P1100-R48

APO-P1100-R51.7

APO-Q-P1100-R95.5

APO-Q-P1100-R100

APO-Q-P1100-R103.1

APO-GB-P1200(D1100)-R1.8

APO-Q-P1200-R136.2

APO-GB-P1250-R1.523

APO-GT-P1250-AR1.63

APO-GB-P1250-R1.73

APO-GB-P1250-R1.873

APO-GT-P1250-R2.435

APO-GT-P1250-R2.775

APO-GT-P1250-AR2.991

APO-Q-P1251-R5.9

APO-GT-P1250(D750)-R0.77

APO-Q-P1250(D1000)-R131

APO-Q-P1300-R50

APO-Q-P1400-R21

APO-Q-P1440-R7.5

APO-Q-P1500-R2.4

APO-GT-P1500-R3.25

APO-Q-P1500-R3.39

APO-Q-P1500(D1450)-R10

APO-GB-P1500-R12.8

APO-GB-P1500-R13.8

APO-Q-P1500-R224

APO-Q-P1600-R6.17

APO-GT-P1800-AR2.25

APO-GT-P1800-AR2.2

APO-GT-P1800-R8

APO-GT-P2000(D1900)-AR4.1

APO-GT-P2000-R7.3

APO-Q-P2200-R95.52

APO-Q-P3000-R23.5

APO-GT-P4000-AR9.95

APO-Q-P4500-R9.214

APO-Q-P5000(D4950)-R18.139

四、凸面（正曲面）矩形微透镜阵列 - APR

名称示例：APR – M – PY1 x PY2 – RZ

M - 材料

Y1 和 Y2 - 两轴间距pitch（um）

Z - 以mm为单位的曲率半径 (ARZ - 非球面曲率半径）

应用材料的编码如下

Q - 熔融石英

GB - 玻璃 BK7

GT - S-TiH53 或 S-TiH10 玻璃

G - 其他类型玻璃

P - 塑料

P(G) - 玻璃基板上的聚合物透镜

pitch是两个相邻透镜光轴之间的最短距离。对于正交排列的圆形透镜，括号中给出的是透镜直径。

产品示例

APR-Q-P250xP400-R3

凸面（正曲面）矩形阵列，熔融石英，第一轴间距 250 um，第二轴间距 400 um，曲率半径 3 mm

APR-Q-P250xP400(D200)-R3

凸面（正曲面）矩形微透镜阵列，熔融石英，第一轴间距 250 um，第二轴间距 400 um，透镜直径 200 um，曲率半径 3 mm

以前生产的产品示例，可询问供货情况

APR-P(G)-P33.75x36-R0.078

APR-Q-P99xP121-R0.366

APR-Q-P300xP169-R0.92

APR-P(GB)-P387xP332-R0.8

APR-Q-P420xP320-R1

APR-P(GB)-P1250xP1000-R3.6

APR-GT-P2000xP1500-R5.7

APR-P(GB)-P2250xP2850-R22.8

APR-P(GB)-P2720xP2920-R26

APR-P(GB)-P2750xP2950(D2400)-R21.8

五、凸面（正曲面）线性微透镜阵列 – LPL

线性复眼透镜名称示例：LPL – a – Py – Rz

a - 材料

Dy - 透镜直径，单位：um

Rz - 以mm为单位的曲率半径 (ARz - 非球面曲率半径）

线性复眼透镜应用材料的编码如下

Q - 熔融石英

GB - 玻璃 BK7

GT - S-TiH53 或 S-TiH10 玻璃

G - 其他类型玻璃

P - 塑料

P(G) - 玻璃基板上的聚合物透镜

线性复眼透镜产品示例

LPL-Q-P250(D180)-R1

凸面线性微透镜阵列，熔融石英，pitch 250 um，透镜直径 180 um，曲率半径 1 mm。

以前生产的产品示例，可询问供货情况

LPL-Q-P28(D28)-R0.025

LPL-Q-P200(D195)-AR0.225

LPL-GT-P250(D250)-AR0.190

LPL-GT-P250(D235)-R0.250

LPL-GT-P250(D235)-R0.275

LPL-GT-P250(D230)-R0.300

LPL-Q-P250(D235)-R0.320

LPL-Q-P250(D235)-R0.370

LPL-Q-P250(D235)-AR0.381

LPL-Q-P250(D235)-AR0.386

LPL-GT-P250(D250)-AR0.400

LPL-Q-P250(D235)-AR0.500

LPL-GT-P750(D500)-AR0.333

LPL-Q-P750(D420)-AR0.76

LPL-Q-P1000(D100)-R0.122

LPL-GT-P1000(D920)-AR1.9

LPL-GT-P1100(D1200)-AR0.66

LPL-GT-P2000(D1000)-AR1.73

LPL-P(FB)-P2200(D1250)-AR0.30

LPL-P(FB)-P2200(D1250)-AR0.45

LPL-GT-P2000(D1900)-AR4.2

六、凸面（正曲面）单个柱面微透镜 – SPC

单个柱透镜阵列名称示例：SPC – M – DY – RZ

M - 材料

Y - 透镜直径（或宽度），单位：um

Z - 以mm为单位的曲率半径 (ARZ - 非球面曲率半径）

单个柱透镜阵列应用材料的编码如下

Q - 熔融石英

GB - 玻璃 BK7

GT - S-TiH53 或 S-TiH10 玻璃

G - 其他类型玻璃

P - 塑料

P(G) - 玻璃基板上的聚合物透镜

产品示例

SPC-Q-D700-R3

凸面单个柱透镜阵列，熔融石英，透镜直径700um，曲率半径 3 mm

七、凸面（正曲面）单个微透镜 – SPL

名称示例：SPL – M – DY – RZ

M - 材料

Y - 透镜直径，单位：um

Z - 以mm为单位的曲率半径 (ARZ - 非球面曲率半径）

应用材料的编码如下

Q - 熔融石英

GB - 玻璃 BK7

GT - S-TiH53 或 S-TiH10 玻璃

G - 其他类型玻璃

P - 塑料

P(G) - 玻璃基板上的聚合物透镜

产品示例

SNL-Q-D1000-R3

凸面单个微透镜，熔融石英，透镜直径700um，曲率半径 3 mm

以前生产的产品示例，可询问供货情况

SPL-Q-D146-R2.54

SNL-Q-D0.219.6-R0.50

SPL-Q-D235-AR0.386

SPL-GT-D240-AR0.296

SNL-Q-D0.278.8-R0.59

SPL-GT-D420-AR0.75

SPL-GT-D750-R0.77

SPL-GT-D950-AR1.65

SPL-GB-D950-R2.076

SPL-GT-D1000-R2.75

SPL-GT-D1000-AR2.775

SPL-GB-D1100-AR1.75

SPL-Q-D1100-R1810

SPL-Q-D1450-R10

SPL-GT-D1900-AR4.1

2SPL-GL-D400xD800-AR0,63xAR0.65

2SPL-GL-D700xD1000-AR0.63xAR1.08

2SPL-GT-D500xD700-AR0.7xAR0.79

2SPL-GT-D700xD900-AR0.41xAR0.87

2SPL-GT-D900xD900-AR0.734

SPL-GT-D1100(CA760)-AR0.612
