Asphericon转接件是专为筒式光学系统BeamTuning光束调节元件设计的光学接口组件，可免调试快速安装与系统集成。依托标准化接口，可将a|BeamExpander扩束器等元件灵活接入各类筒式光学系统，支持光束扩束/缩束双向使用与多维度姿态调整，完美适配Asphericon所有带螺纹的元件，诸如光束整形镜、方形平顶光束整形器、准直平顶光束整形器、非球面扩束镜。a|Adapter Tilt倾角适配器具备X、Y双轴连续可调功能，可补偿光路倾斜，实现筒式光学系统精准对准。
Asphericon转接件/Asphericon适配器规格参数：
其全部型号为：UAM25-28-1.2in-MII, UAM25-28-A-MOO, UAM25-28-C-MII, UAM25-28-C-MIO, UAM25-28-SM1-MII, UAM25-28-SM1-MIO, UAM25-28-tilt-MIO。
|
型号 |
螺纹类型 |
螺纹[mm] |
长度[mm] |
外径[mm] |
通孔直径[mm] |
|
UAM25-28-1.2in-MII, circumference Adapter |
female/female |
M28×0.75 |
12.1 |
30.6 |
26.5 |
|
UAM25-28-A-MOO, Intra-System Adapter |
male/male |
M28×0.75 |
12.2 |
28 |
23.5 |
|
UAM25-28-C-MII, C-Mount female |
female/female |
M28×0.75 |
10.3 |
30 |
24.5 |
|
UAM25-28-C-MIO, C-Mount male |
male/male |
M28×0.75 |
12.3 |
30 |
22.8 |
|
UAM25-28-SM1-MII, SM1 female |
female/female |
M28×0.75 |
10.3 |
30 |
25.6 |
|
UAM25-28-SM1-MIO, SM1 male |
male/male |
M28×0.75 |
27.5 |
30 |
23.7 |
|
UAM25-28-tilt-MIO, Tilt Adapter |
Internal/external |
M28×0.75 |
12.3 |
45 |
— |

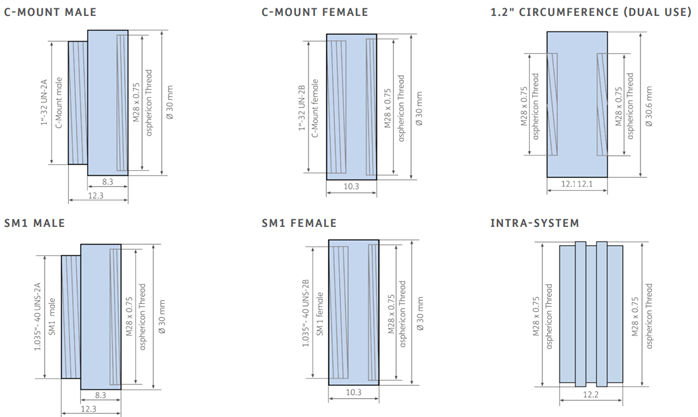

a|Adapter Asphericon适配器尺寸图

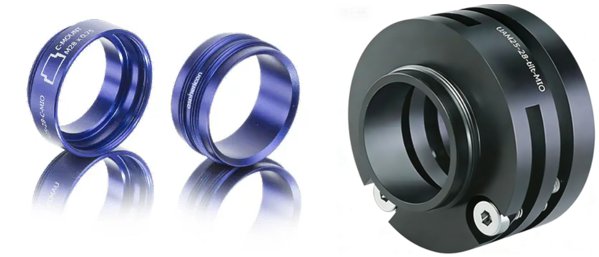

图：Asphericon转接件/ BeamTuning转接件/ Asphericon适配器
筒式光学系统内a|Adapter
系统内a|适配器允许组合所有BeamTuning元件，例如在两个功能方向上使用一个alBeamExpander，以扩展或缩小光束直径。

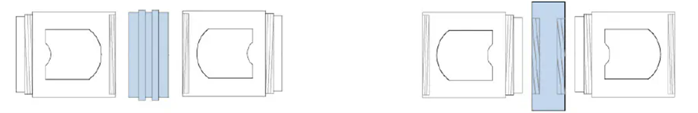

图：针对系统内转接公头/公头、母头/母头BeamTuning转接件示意图
跨系统a|Adapter
通过合适的跨系统适配器(C-Mount)，您可以方便地组合所有BeamTuning元件。SM1与其他光学系统（例如来自Qioptiq的)相配合使用，OWIS或Edmund Optics）。由于其外径，1.2英寸波长适配器既可作为系统内部适配器，也可作为系统间适配器。

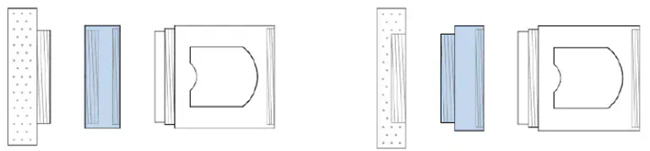

图：针对系统外C-Mount、SM1 Asphericon适配器示意图

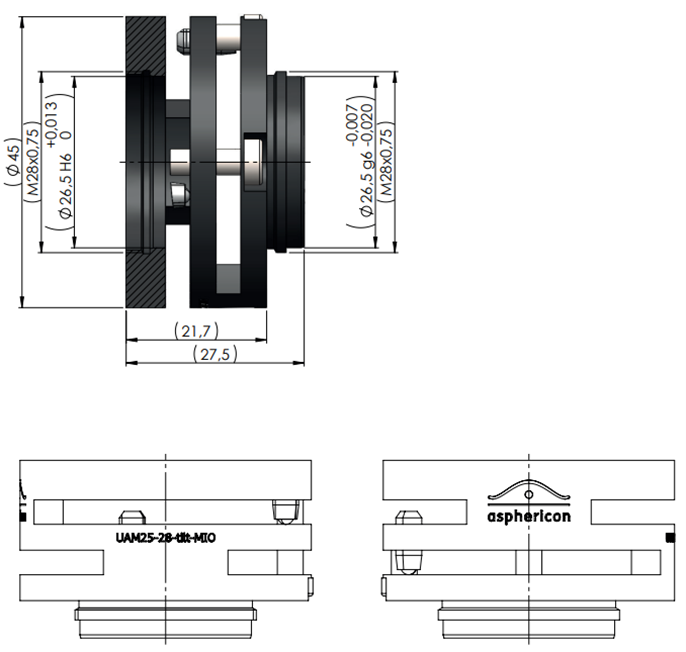

a|Adapter Tilt BeamTuning转接件尺寸图
