镜筒透镜，MT系列三丰Mitutoyo成像(镜筒)透镜，MT-L，MT-L4，管镜波长266~1800nm

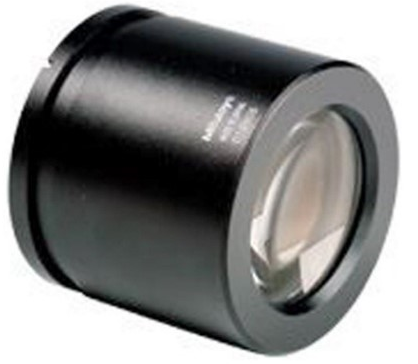

三丰Mitutoyo镜筒透镜，成像(镜筒)透镜，型号包括MT-1、MT-2、MT-L、MT-L4、MT-40。该系列透镜套筒与三丰无限校正物镜搭配使用，可组合为进行成像的无限远校正光学系统，能作为三丰高端显微镜单元的经济替代品。MT系列聚焦透镜组件适用波长范围266nm~1800nm，焦距200mm及400mm，管镜适用于高端显微系统集成，满足不同放大倍率、光路及紫外等专用成像需求，稳定实现高质量成像。

三丰（Mitutoyo）镜筒透镜可作为次级镜头，与三丰任意无限远校正物镜配合成像，是FS70显微镜及其他高端显微镜同轴组件单元的高性价比替代方案，可根据系统需求选择不同型号。

MT‑40镜筒透镜专为终端用户集成设计，可方便与任意C‑mount相机及三丰C‑mount相机延长镜筒搭配使用。MT‑40推荐搭配放大倍数大于20×的物镜。适用波长为435.8～656.3nm。

MT‑1镜筒透镜可在成像光路中加入分光镜，便于搭建自定义同轴照明系统；MT‑2功能与MT‑1类似，有效焦距为400mm，可将任意三丰物镜的标称放大倍数放大2倍。适用波长为435.8～656.3nm。

MT‑L与MT‑L4透镜分别为M Plan NUV和M Plan UV系列物镜专用。MT-L适用波长为355~1800nm，MT-L4适用波长为266~620nm。

除了MT系列管镜以外的近红外及变倍镜筒透镜，可在其精密变倍镜头产品系列中选购。

物镜和成像镜头（聚焦透镜组件）的配置：

VMU、WIDE VMU、FS70采用了使用物镜和成像(镜筒)透镜进行成像的无限远校正光学系统。

物镜与透镜套筒之间的光通量为平行光线，能减少落射照明用半反射镜产生的重影、棱镜、滤光片等的像位变化。使用三丰制造的物镜设计光学系统时，请使用上述成像(镜筒)透镜。

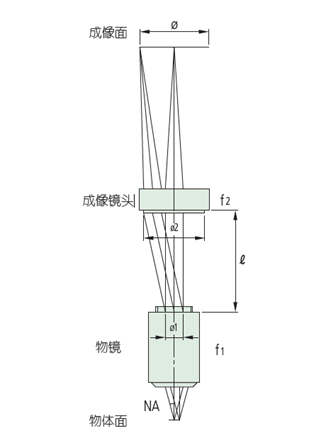

三丰Mitutoyo的长工作距离物镜在成像镜头按照指定尺寸配置时，可以覆盖成像视场ø30mm(MT-1/2)、ø24mm(MT-40/L/L4)。当插入自有的照明光学系统或其他光学元件，超过了指定尺寸时，可以通过下式求出大致尺寸。

ℓ ＝(ø2−ø1)・f 2/ø〔mm〕・・・・・・・・・・・・(1)

ø1 ＝2・f・NA〔mm〕・・・・・・・・・・・・・・・(2)

ø1：物镜的出瞳直径〔mm〕

ø2：成像镜头的入射透镜直径〔mm〕

f2：成像镜头的焦距〔mm〕

ø：成像视场〔mm〕

(例) 以成像视场ø24使用M Plan Apo 10×和MT-1时，ℓ的距离最大可为多少？

由(2)可得ø1 ＝2×20×0.28＝ 11.2〔mm〕

※26页的规格栏中M Plan Apo 10× 的焦距f ＝ 20mm，数值孔径NA ＝ 0.28

由(1)可得ℓ ＝(24−11.2)×200/24＝ 106.6〔mm〕

距离在ℓ＝ 106mm 以下时，以成像视场ø24可以得到没有渐晕的成像。

※上述规格栏中MT-1的入射透镜直径ø2＝ 24mm，焦距f2＝ 200mm

在指定尺寸以下使用物镜和成像镜头（聚焦透镜组件）对光学性能没有影响。

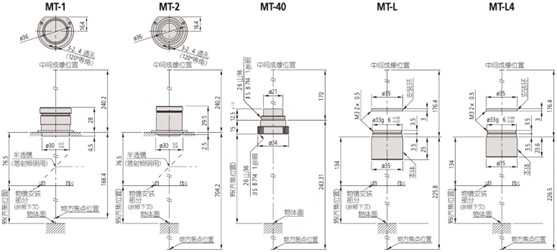

MT系列透镜套筒外观尺寸图：

MT系列管镜规格：

注：MT-1,MT-2的※尺寸76.5mm是满足成像视场ø30(无渐晕)的尺寸，按照成像视场为ø24或2/3吋相机的成像视场ø11进行设计时，在下式(1)、(2)中代入数值计算即可求出目标值。
