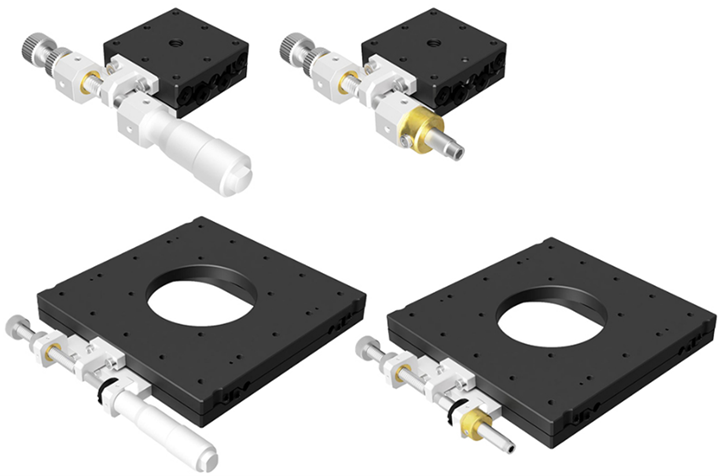

西格玛光机受到很多用户好评的手动线性位移台，超薄平台TSDT系列产品，因手动移动平台使用的原材料获取困难、价格持续高涨，导致难以维持稳定的供应。西格玛光机将停止该TSDT系列超薄手动移动平台产品的生产和销售。替代产品为NTSDT系列超薄X轴不锈钢平台，新产品超薄不锈钢直线平移台有以下改善：稳定原材料采购，规避货期延长的风险。Optosigma超薄平台的主要材料由钢变更为不锈钢，提高产品的耐腐蚀性和耐久性。
超薄X轴不锈钢平台沿用了TSDT系列手动线性位移台的技术，但主要材料改为不锈钢。手动线性位移台改用不锈钢后提高了耐久性和耐腐蚀性，寿命更长，NTSDT系列不锈钢直线平移台更有利于设备装置的选用。另外，超薄平台能降低光轴高度，适用于更窄小的空间。与传统X轴手动移动平台相比，平台厚度减少了40%，自重减少了35%。是西格玛光机最薄的手动平台，同时也是高刚性平台。
超薄X轴不锈钢平台型号末尾为FP的产品，采用的是精密调整螺杆，请注意不是一般的微分头。精密调整螺杆的螺距为0.25mm，在操作时请使用六角扳手或另售的六角手轮扳手（KCL）。另外，还备有10mm厚度的超薄θ轴中空转动平台(台面尺寸120×120mm的厚度为16mm)。
Optosigma超薄X轴平台采用了对向锁紧方式，左右对顶的结构，位置保持可靠性好。
Optosigma西格玛光机NTSDT系列不锈钢直线平移台技术指标：
|
技术指标 |
|||||
|
型号 |
NTSDT-251S |
NTSDT-251SFP |
NTSDT-1201S |
NTSDT-1201SFP |
|
|
反手对称型号 |
NTSDT-251SR |
NTSDT-251SRFP |
NTSDT-1201SR |
NTSDT-1201SRFP |
|
|
台面尺寸 [mm] |
25x25 |
25x25 |
120x120 |
120x120 |
|
|
轴的类型 |
X 轴 |
||||
|
微分头的安装位置 |
侧面 |
||||
|
行程 [mm] |
±3 |
±3 |
±12.5 |
±12.5 |
|
|
行程 / 周 [mm] |
0.5 |
0.25 |
0.5 |
0.25 |
|
|
微分头最小读数 [mm] |
0.01 |
- |
0.01 |
- |
|
|
导轨形式 |
TSD 导轨 |
||||
|
主要材质 |
不锈钢 |
||||
|
表面处理 |
亚光黑漆 |
||||
|
承载能力 [N] |
49 (5.0kgf) |
49 (5.0kgf) |
686 (70.0kgf) |
686 (70.0kgf) |
|
|
移动精度 |
直线度[μm] |
1 |
1 |
1 |
1 |
|
俯仰["] |
40 |
40 |
25 |
25 |
|
|
偏摆["] |
30 |
30 |
15 |
15 |
|
|
最大承载力矩 |
俯仰[N・m] |
3 |
3 |
49 |
49 |
|
转动[N・m] |
3 |
3 |
49 |
49 |
|
|
偏摆[N・m] |
1.2 |
1.2 |
27 |
27 |
|
|
扭矩刚度 |
俯仰["/N・cm] |
2 |
2 |
0.04 |
0.04 |
|
转动["/N・cm] |
1.3 |
1.3 |
0.03 |
0.03 |
|
|
偏摆["/N・cm] |
2 |
2 |
0.04 |
0.04 |
|
|
平行度 [μm] |
30 |
30 |
50 |
50 |
|
|
移动平行度 [μm] |
10 |
10 |
15 |
15 |
|
|
自重 [kg] |
0.06 |
0.06 |
1.32 |
1.29 |
|
