微透镜阵列参数定义（微透镜阵列参数解释）主要有：有效前焦距fFFL（Effective front focal length）、有效后焦距fBFL（Effective back focal length）、玻璃内焦距fg（Focal length in glass）、数值孔径NA（Numerical aperture）、F数（F-number）、菲涅尔数（Fresnel number）、透镜矢高sag（Lens sag）。可采用单微透镜阵列匀化光路或双微透镜阵列匀化光路实现高斯激光的平顶分布，子单元可选用凸微透镜、凹微透镜（或两者组合）。
一、微透镜阵列参数定义（微透镜阵列参数解释）
1、有效前焦距（Effective front focal length）
公式：fFFL= Rc/(n-1)或fFFL≈[h+(a2/h)]/2(n-1)
物理意义：透镜前表面到前焦点的距离。
说明：第一个公式是理想球面透镜的精确式（Rc为曲率半径，n为玻璃折射率）；第二个是近似式（用透镜矢高h、半宽a简化计算）。
2、有效后焦距（Effective back focal length）
公式：fBFL= [Rc/(n-1)]-T/n
物理意义：透镜后表面到后焦点的距离。
说明：T是透镜总厚度，需从“前焦距对应长度”中扣除“玻璃内厚度的等效空气距离”（T/n是玻璃厚度的空气等效值）。
3、玻璃内焦距（Focal length in glass）
公式：fg=[Rc/(n-1)]*n
物理意义：光线在玻璃介质内部的焦距（焦点位于透镜内部时的距离）。
说明：是“空气中等效焦距”（Rc/(n-1)乘以折射率n，反映介质对光路的压缩作用。
4、数值孔径（Numerical aperture, NA）
公式：NA=sin(u) ≈h/a
物理意义：透镜收集光线的能力（角度u的正弦值）
说明：u是边缘光线的入射角；近似式（小角度时sin(u)≈tan(u)= h/a），h为矢高，a为透镜半宽。
5、F数（F-number）
公式：F/#= fFFL/2a≈1/2NA
物理意义：透镜“焦距-口径”的比值（描述通光量，F 数越小通光量越大）
说明：2a是子单元尺寸；由NA≈h/a和fFFL≈h/2(n-1)推导，最终与NA成反比。
6、菲涅尔数（Fresnel number）
公式：FN=a2/λfBFL
物理意义：描述衍射效应的强弱（FN>>1时近似几何光学，FN≈1时衍射显著）
说明：λ是工作波长，a是半宽，fBFL是后焦距
7、透镜矢高（Lens sag）
公式：h= Rc-Ö( Rc2-a2)
物理意义：透镜表面（球面）的中心厚度（从边缘平面到球面顶点的距离）
说明：由勾股定理推导（Rc为曲率半径，a为半宽）。

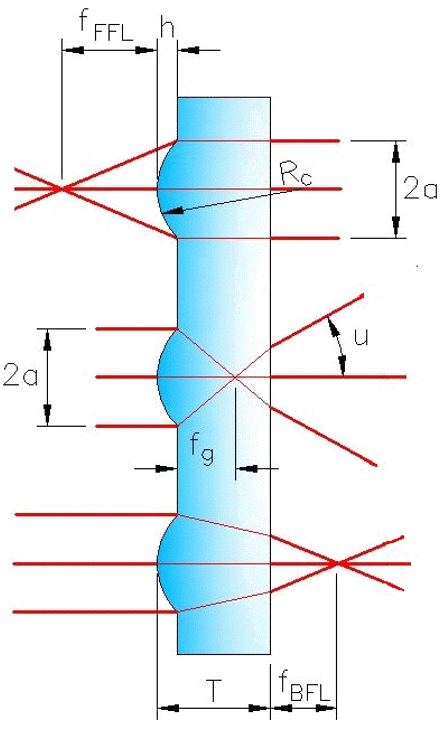

微透镜阵列参数定义（微透镜阵列参数解释）
2a：子单元尺寸
h：矢高
Rc：曲率半径
fFFL：有效前焦距
fBFL：有效后焦距
fg：玻璃内焦距
n：玻璃的折射率
λ：波长
CC：圆锥常数
二、匀光光路设置

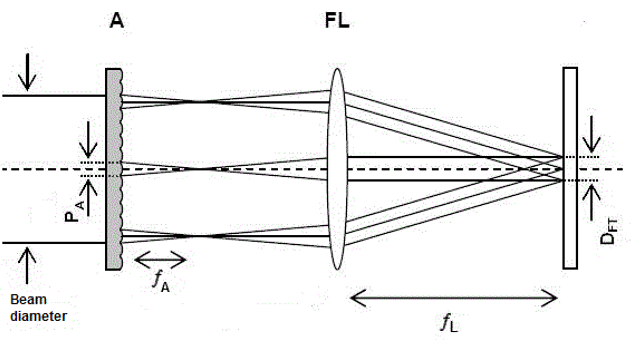

1、采用单微透镜阵列匀化光路实现平顶分布
λ：波长
PA：pitch
fA：阵列A焦距
fL：透镜FL焦距
DFT：平顶尺寸
FN：菲涅耳数
该单微透镜阵列匀化光路光学方案支持采用单个微透镜阵列（MLA），其微透镜可选用凸微透镜或凹微透镜。
若较长焦距的阵列在技术上难以实现制备，可采用单片式双面阵列替代，该阵列可选用凸微透镜、凹微透镜（或两者组合）。
DFT= PA* fL/ fA，FN= PA* DFT/(4λ* fA)
FN < 10，衍射效应严重
10 < FN < 50，衍射效应较大
50 < FN < 100，衍射效应较小
FN > 100，衍射效应极小

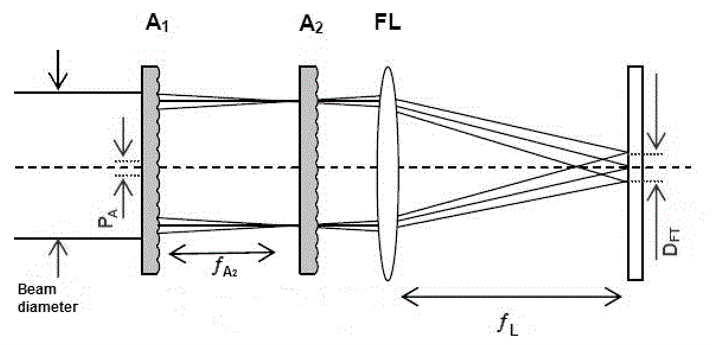

2、采用双微透镜阵列匀化光路实现平顶分布
λ：波长
PA：pitch
fA2：阵列A2焦距
fL：透镜FL焦距
DFT：平顶尺寸
FN：菲涅耳数
该双微透镜阵列匀化光路光学方案支持采用2组凸微透镜阵列，或采用一套单片式双阵列系统。该系统可集成凸微透镜、凹微透镜，亦可同时集成凸、凹两种微透镜。
DFT= PA* fL/ fA2，FN= PA* DFT/(4λ* fA2)
FN < 1，衍射效应严重
1< FN < 5，衍射效应较大
5< FN < 20，衍射效应较小
FN > 20，衍射效应极小
