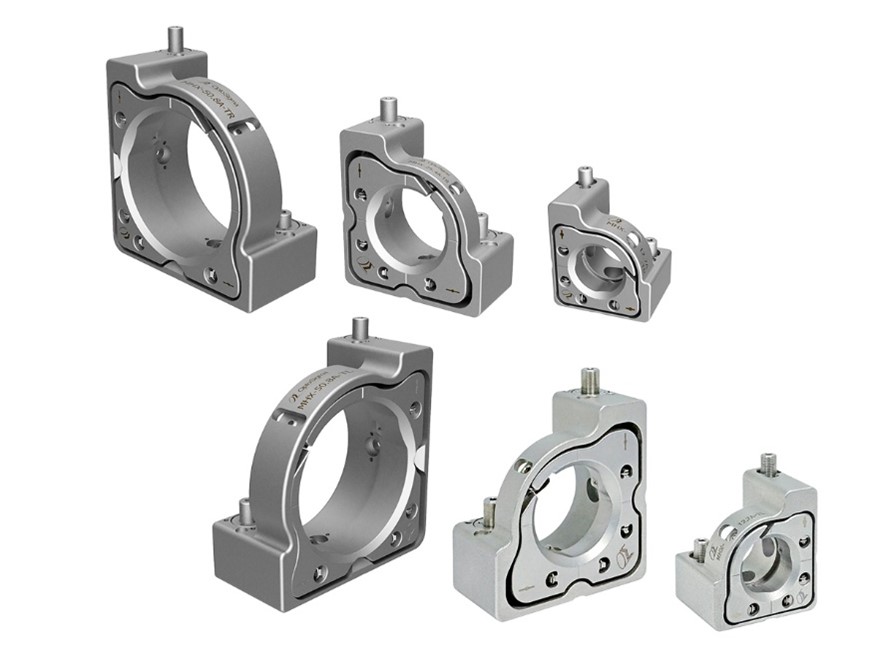

Optosigma西格玛光机的MHX系列镜架采用空心框架结构，刚性好且热平衡特性优异。该系列新增了从上方进行调节的型号——MHX-TL/TR垂直调节安装架。这种顶部调节的高稳定性镜架，由于调整镜片角度的操作在镜架上方完成，因此横向占用空间更小，更便于安装和使用。顶端调节高稳反射镜支架MHX-TL/TR系列与传统的高稳镜架MHX系列相比，顶端调节高稳反射镜支架的高度，厚度和重量都有会更大。这款上方调节高稳镜架解决了MHX系列高稳镜架无法从上方调节的弊端，上方调节高稳定不锈钢镜架使得客户可以避免在调整镜片的俯仰和方位时不小心将手伸入或阻挡光路。
MHX-TL/TR系列垂直调节安装架型号参数表：
|
型号 |
适用外径 ΦA[mm] |
适用厚度 [mm] |
有效孔径 [mm] |
可调轴数 |
镜片装入方向 |
调整范围 |
调整范围 |
自重 [kg] |
||
|
俯仰[°] |
方位[°] |
俯仰[°/周] |
方位[°/周] |
|||||||
|
MHX-12.7A-TL |
Φ12.7 |
2~6 |
Φ11.5 |
2 |
从前侧装入 |
±3° |
±3° |
0.8 |
0.8 |
0.053 |
|
MHX-12.7A-TR |
Φ12.7 |
2~6 |
Φ11.5 |
2 |
从前侧装入 |
±3° |
±3° |
0.8 |
0.8 |
0.053 |
|
MHX-25.4A-TL |
Φ25.4 |
3~7 |
Φ23 |
2 |
从前侧装入 |
±3° |
±3° |
0.41 |
0.41 |
0.24 |
|
MHX-25.4A-TR |
Φ25.4 |
3~7 |
Φ23 |
2 |
从前侧装入 |
±3° |
±3° |
0.41 |
0.41 |
0.24 |
|
MHX-50.8A-TL |
Φ50.8 |
5~13 |
Φ48 |
2 |
从前侧装入 |
±2° |
±2° |
0.26 |
0.26 |
0.46 |
|
MHX-50.8A-TR |
Φ50.8 |
5~13 |
Φ48 |
2 |
从前侧装入 |
±2° |
±2° |
0.26 |
0.26 |
0.46 |
如果您需要西格玛光机Optosigma的MHX-TL/TR系列上方调节高稳定不锈钢镜架或有更多想要了解的事项欢迎联系我们。
西格玛光机MHX-TL/TR系列上方调节高稳定不锈钢镜架特点及注意事项：
-为方便安装使用，顶端调节高稳镜架分别备有左右（反手）对称的R型和L型的2种型号。
-顶端调节高稳镜架镜片的固定，采用了3点支撑的，并使用螺钉调整压力的片簧结构。
-有2个调整钮，能调整俯仰和方位角度。
-垂直调节安装架上备有使用粘接法固定镜片的工艺孔，另外还备有防止镜架转动的定位销孔。
-承接定制，可被改装为可遥控的压电陶瓷直线电机驱动，有关详情，欢迎来信垂询。

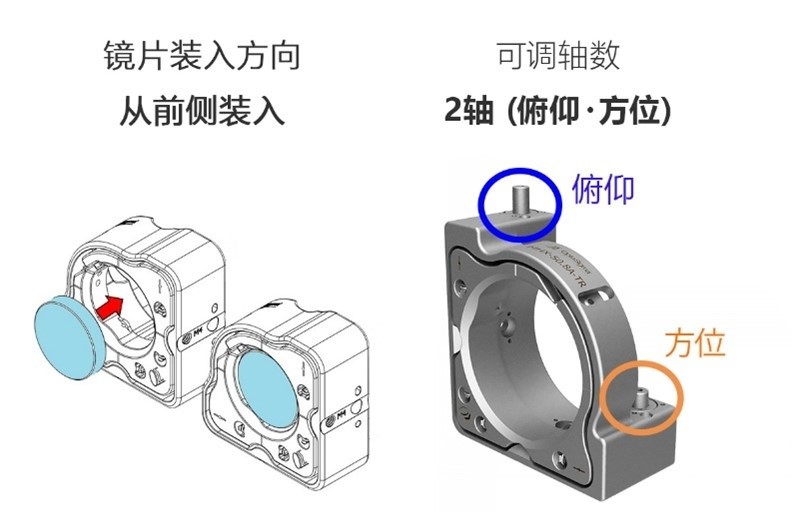

需要注意的是，顶端调节高稳反射镜支架固定镜片的片簧的压力调整用螺钉的扭矩建议值为35 N·cm。用手无法拧动调整螺丝，请使用六角扳手对各轴进行调整，另备有MHX-12.7用旋钮式六角扳手（KCL1513）。除了六角扳手，也可选用MHX25.4/30/50.8/101.6专用旋钮（MHX-K-M6）调节上方调节高稳镜架。上方调节高稳镜架的镜片是从镜架前侧装入的，不需拆下镜架也能方便地加装镜片。可实现俯仰和方位2个方向的调节。
MHX-TL/TR系列与高稳镜架MHX系列的不同：

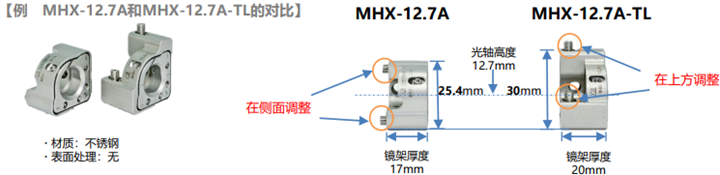

以MHX-12.7-A以及MHX-12.7A-TL进行对比，我们将两个型号有差异的地方列出来。其他参数则完全相同。
|
参数 |
MHX-12.7A |
MHX-12.7A-TL |
|
调整机构位置 |
侧面 |
上方 |
|
镜架厚度 |
17mm |
20mm |
|
重量 |
0.036kg |
0.053kg |
