作者：admin 时间：2026-4-9 9:39:06
日本三丰（Mitutoyo）明视场近红外物镜专为高精度工业观测与激光加工设计，覆盖480-1800nm宽波段，实现全视场高清、高均匀度成像。该系列平场复消色差物镜包含M
Plan Apo NIR标准型、M Plan Apo NIR HR高分辨力型及M Plan Apo NIR B超长工作距离型，均采用无限远校正与平场复消色差技术，支持明视场、近红外、偏振光及微分干涉等多种观察方式，同时兼容自动化检测系统。
明视场液晶近红外物镜特点：
-明视场观察/近红外观察/激光加工
-波长校正范围480～1800nm
-无限远校正
-长工作距离
-平场复消色差规格
-适合透过厚度0.7mm或1.1mm玻璃(材质：BK7)观察的校正设计，根据厚度、材质、折射率进行设计制作
-HR：高分辨力规格(分辨力：比标准型高)
明视场液晶近红外物镜参数表：
|
品名 |
数值孔径NA |
工作距离WD(mm) |
焦距f(mm) |
分辨力R(µm) |
物镜单体的焦深±D.F.(µm) |
实际视场FOV(mm) |
质量(g) |
|
|
可见区视场数ø30 |
2/3吋相机(纵×横) |
|||||||
|
LCD Plan Apo NIR 20×(t1.1) |
0.40 |
19.98 |
10 |
0.7 |
1.7 |
1.5 |
0.33×0.44 |
320 |
|
LCD Plan Apo NIR 20×(t0.7) |
0.40 |
20.00 |
10 |
0.7 |
1.7 |
1.5 |
0.33×0.44 |
320 |
|
LCD Plan Apo NIR 50×(t1.1) |
0.42 |
17.03 |
4 |
0.7 |
1.6 |
0.6 |
0.13×0.18 |
360 |
|
LCD Plan Apo NIR 50×(t0.7) |
0.42 |
16.96 |
4 |
0.7 |
1.6 |
0.6 |
0.13×0.18 |
360 |
|
LCD Plan Apo NIR 100×(t0.7) |
0.50 |
12.06 |
2 |
0.6 |
1.1 |
0.3 |
0.07×0.09 |
380 |
|
LCD Plan Apo NIR HR 50×(t0.7) |
0.65 |
9.6 |
4 |
0.4 |
0.7 |
0.6 |
0.13×0.18 |
520 |
|
LCD Plan Apo NIR HR 100×(t0.7) |
0.70 |
9.87 |
2 |
0.4 |
0.7 |
0.3 |
0.07×0.09 |
520 |
上述规格栏中的分辨力和平场复消色差物镜单体焦深是根据基准波长(λ＝0.55µm)计算得出的值。
针对液晶等覆盖玻璃观测场景，三丰同步推出LCD Plan
Apo NIR系列平场复消色差物镜，专为透过0.7mm/1.1mm厚度BK7玻璃优化校正，确保在近红外范围内依然保持卓越的图像再现性与分辨力。所有物镜选用环保玻璃材质，兼具长工作距离、高透射率与稳定光学性能，广泛适用于半导体检测、精密制造、材料分析与激光微加工等领域，助力工业用户实现高效、稳定的精准观测与工艺控制。Mitutoyo明视场近红外校正物镜：M Plan Apo NIR / M Plan

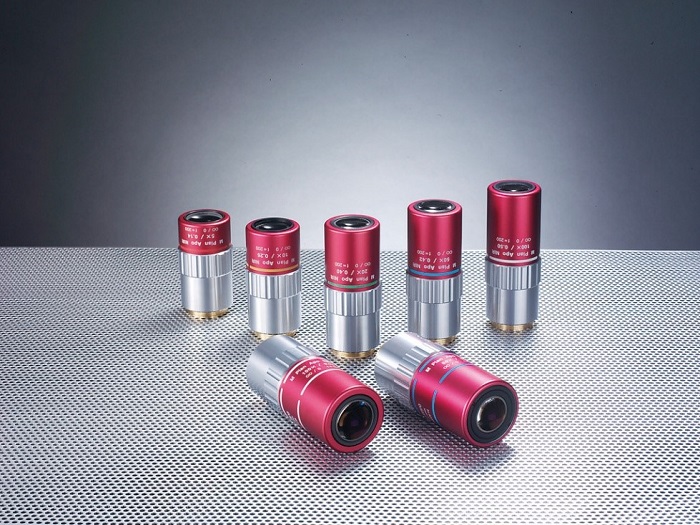

Apo NIR HR、M Plan Apo NIR B。

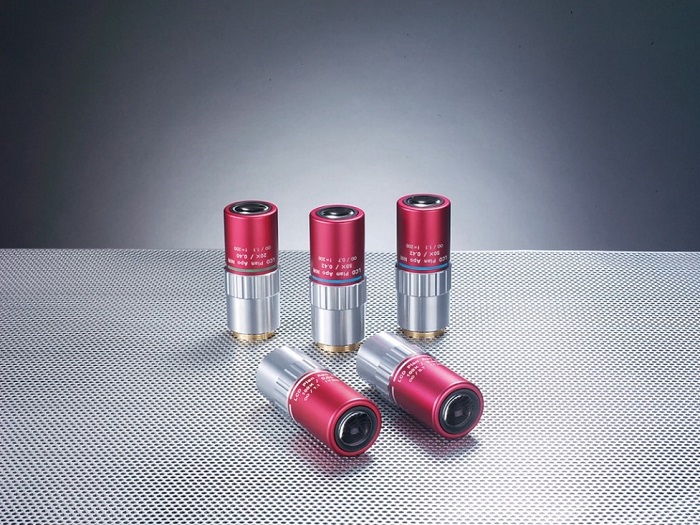

Mitutoyo明视场液晶近红外物镜：LCD Plan Apo NIR / LCD Plan Apo NIR HR
明视场近红外校正物镜特点：
-明视场观察/近红外观察/激光加工
-波长校正范围480～1800nm(B：420～1064nm)
-无限远校正
-长工作距离
-平场复消色差规格
-HR：高分辨力规格(分辨力：比标准型高)
-B：超长工作距离规格＆高透射率规格
明视场近红外校正物镜参数表：
|
品名 |
数值孔径NA |
工作距离WD(mm) |
焦距f(mm) |
分辨力R(µm) |
物镜单体的焦深±D.F.(µm) |
实际视场FOV(mm) |
质量(g) |
|
|
可见区视场数ø30 |
2/3吋相机(纵×横) |
|||||||
|
M Plan Apo NIR 5× |
0.14 |
37.5 |
40 |
2.0 |
14.0 |
6 |
1.32×1.76 |
260 |
|
M Plan Apo NIR 10× |
0.26 |
31.0 |
20 |
1.1 |
4.1 |
3 |
0.66×0.88 |
270 |
|
M Plan Apo NIR 20× |
0.40 |
20.0 |
10 |
0.7 |
1.7 |
1.5 |
0.33×0.44 |
320 |
|
M Plan Apo NIR 50× |
0.42 |
17.0 |
4 |
0.7 |
1.6 |
0.6 |
0.13×0.18 |
360 |
|
M Plan Apo NIR 100× |
0.50 |
12.0 |
2 |
0.6 |
1.1 |
0.3 |
0.07×0.09 |
380 |
|
M Plan Apo NIR HR 20× |
0.60 |
12.0 |
10 |
0.46 |
0.8 |
1.5 |
0.33×0.44 |
470 |
|
M Plan Apo NIR HR 50× |
0.65 |
10.0 |
4 |
0.4 |
0.7 |
0.6 |
0.13×0.18 |
530 |
|
M Plan Apo NIR HR 100× |
0.70 |
10.0 |
2 |
0.4 |
0.6 |
0.3 |
0.07×0.09 |
520 |
|
M Plan Apo NIR B 20× |
0.40 |
25.5 |
10 |
0.7 |
1.7 |
1.5 |
0.33×0.44 |
370 |
|
M Plan Apo NIR B 50× |
0.42 |
25.5 |
4 |
0.7 |
1.6 |
0.6 |
0.13×0.18 |
390 |
上述规格栏中的分辨力和物镜单体焦深是根据基准波长(λ＝0.55µm)计算得出的值。
注)使用的波长如果在1100nm以上，玻璃色散的变化和折射率等的测量可能会出现误差，略微偏离可见光的对焦位置。

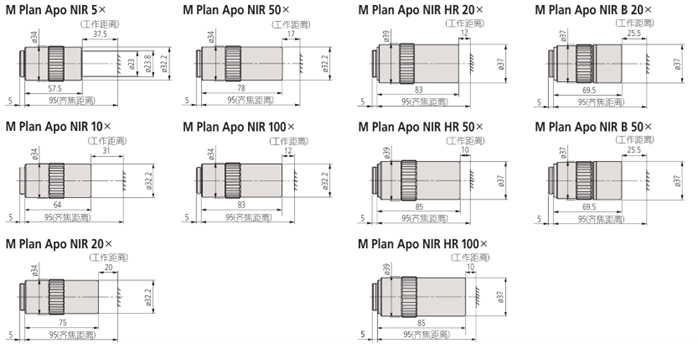

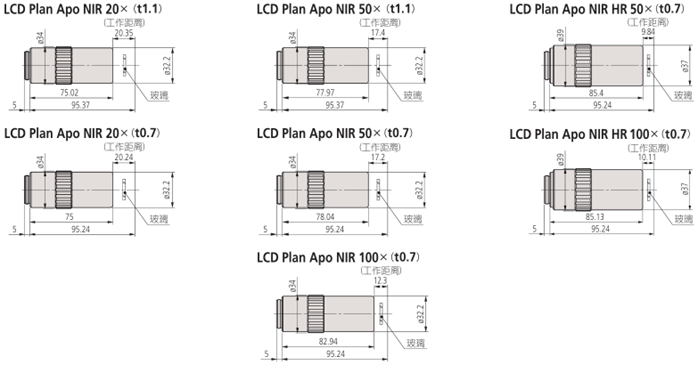

平场复消色差物镜尺寸图：
