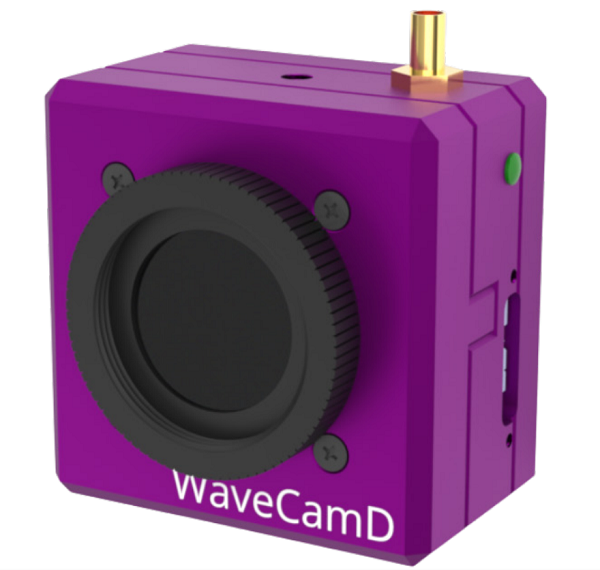

WaveCamD系列CMOS夏克哈特曼波前传感器通过微透镜将待测光束进行分割，单个子单元形成的光斑可看做局部平面波。当带有畸变波前的光束入射到WaveCamD系列CMOS波前相机的微透镜阵列时，在每个子单元所形成的光斑能量分布会相对参考的光斑质心产生偏移。通过模数转换和泽尼克函数（Zernike）或者区域数据积分。从而获得整个光斑的拟合数据。WaveCamD系列CMOS夏克哈特曼波前传感器再通过系统的组合显示出被测光束的波前的畸变信息。
WaveCamD系列波前分析仪具有直观高效、强光强鲁棒性，大动态范围等优势。同时可直接输出光束波前的斜率数据。在变形镜等自适应光学元件中有着重要的地位。
WaveCamD夏克哈特曼波前传感器使用了一组60×60的微透镜阵列组合。微透镜子单元间距为150um。通过和CMOS芯片搭配，使得WaveCamD波前相机能对355~1150nm波段的光束波前进行详尽的表征。WaveCamD系列CMOS夏克哈特曼波前传感器与Dataray的全功能软件完全适配，不需要任何软件的安装费用。并且Dataray对WaveCamD系列CMOS波前分析仪永久提供软件更新服务。
因WaveCamD系列CMOS波前相机的芯片采用全局快门，因此WaveCamD系列CMOS夏克哈特曼波前传感器可适用于连续光和脉冲光的波前测量、区域或模态的波前重构、光学元件及工艺的现场维护、定位、准直、镜头检测等。
WaveCamD系列波前分析仪主要参数：
|
WaveCamD |
|
|
光谱响应 |
355~1150nm |
|
微透镜阵列（MLA）尺寸 |
9×9mm |
|
微透镜阵列（MLA）焦距 |
5.2mm |
|
微透镜阵列（MLA）子单元数量 |
60×60（子单元数） |
|
微透镜阵列（MLA）子单元间距 |
150um |
|
波前精度 |
λ/30 |
|
波前灵敏度 |
λ/100 |
|
像元大小 |
5.5×5.5um |
|
电子快门 |
85us~2s（44dB） |
|
快门类型 |
全局快门带TTL触发 |
|

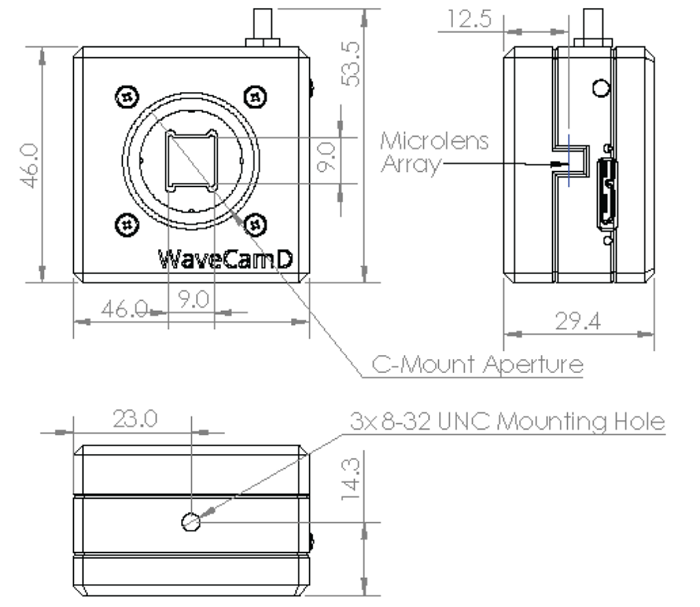

镜头接口 |
C-mount接口 |
