作者：admin 时间：2025-7-2 2:35:07

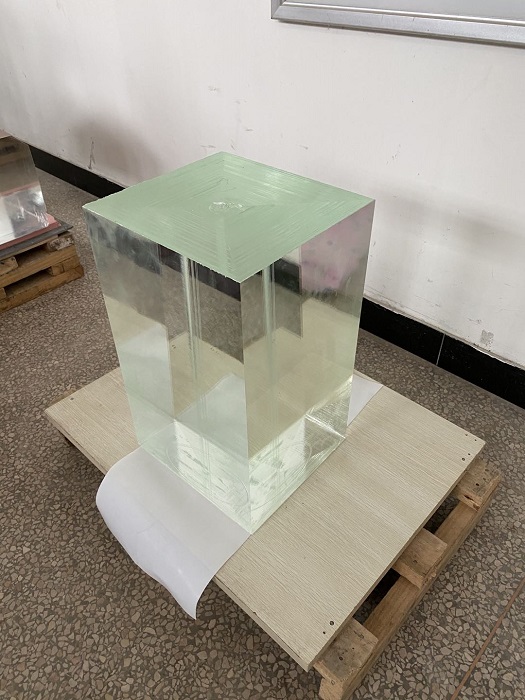

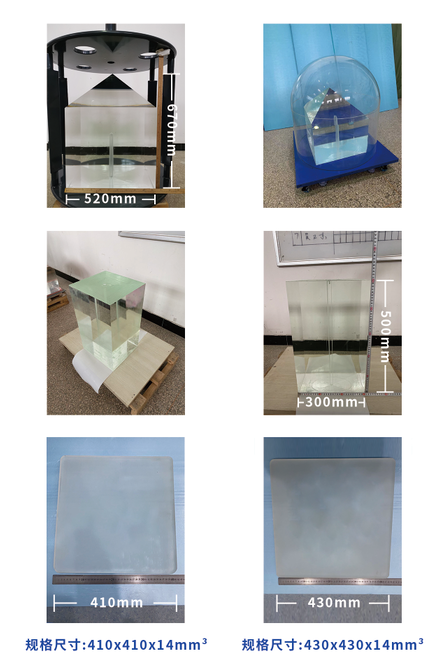

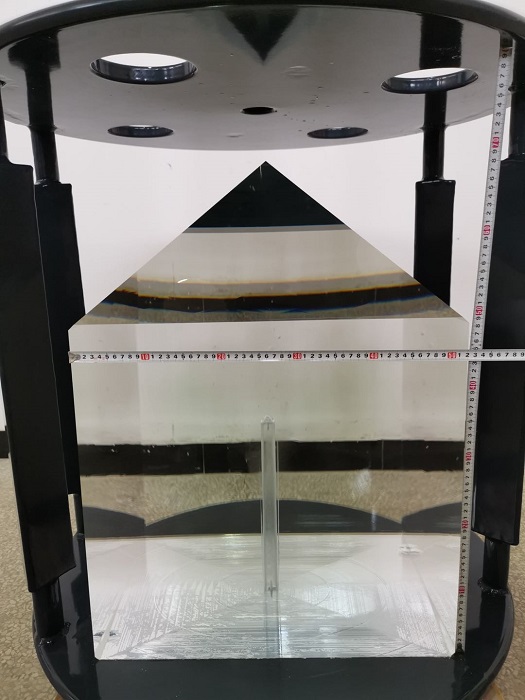

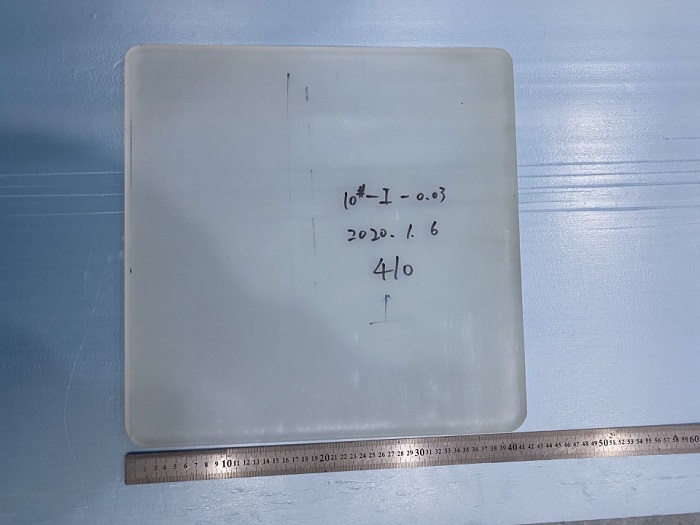

我司采用连续过滤快速生长法生长大尺寸KDP晶体（大尺寸KH2PO4晶体）和大尺寸KD*P晶体（大尺寸KD2PO4晶体），大口径KDP晶体晶坯尺寸接近600mm。不仅能够提供尺寸为410mm×410mm口径和430×430mm口径Z向切割、Ⅰ类、Ⅱ类切割不同厚度的大口径KDP晶体元件，也可以大量提供商业化的各种切割类型、不同切割尺寸的晶片（大口径KD*P晶体），欢迎与我们联系。
大尺寸KDP晶体（大尺寸KH2PO4晶体）和大尺寸KD*P晶体（大尺寸KD2PO4晶体）是一种综合性能优异的非线性光学材料，大口径KD*P晶体广泛应用于激光频率转换、电光调制、光快速开关等高科技领域。大口径KDP晶体也是高功率激光系统的首选材料，广泛应用于普克尔盒和光电Q开关（Nd:YAG、Nd:YLF、Ti:Al2O3以及以翠绿宝石为光源的激光器）。
氘化大尺寸DKDP晶体是最常用的电光晶体，大尺寸DKDP晶体适用于倍频（SHG）和三倍频（THG），大尺寸DKDP晶体是现阶段最适合制造低成本、大尺寸成品非线性元件的材料。
大尺寸KDP晶体（大尺寸KH2PO4晶体）&大尺寸KD*P晶体（大尺寸KD2PO4晶体）基本性质
|
KDP |
大口径KD*P晶体 |
|
|
化学式 |
KH2PO4 |
KD2PO4 |
|
晶格参数 |
a=b=7.4529, c=6.9751 |
a=b=7.4697, c=6.9766 |
|
密度 |
2.332g/cm3 |
2.355g/cm3 |
|
莫氏硬度 |
2.5 |
2.5 |
|
透光范围 |
180~1550nm |
200~2150nm |
|
居里温度 |
~396℃ |
~455℃ |
|
非线性系数 |
d36=0.44pm/V |
d36=0.40pm/V |
|
折射率(1064nm) |
no=1.4938, ne=1.4599 |
no=1.4948, ne=1.4554 |
|
电光系数 |
r41=8.8pm/V,r63=10.3pm/V |
r41=8.8pm/V,r63=25pm/V |
|
纵向半波电压 |
VΠ=7.65KV(λ=546nm) |
VΠ=2.98KV(λ=546nm) |
|
吸收率 |
0.07/cm |
0.006/cm |
|
激光损伤阈值 |
>5GW/cm2 |
>3GW/cm2 |
|
消光比 |
30dB |
30dB |
|
潮解特性 |
易潮解 |
易潮解 |
|
Sellmeier of KDP |
||
|
no2= 2.259276+0.01008956/(λ2-0.012942625)+ 13.005522λ2/(λ2-400) |
||
|
ne2= 2.132668+0.008637494/(λ2-0.012281043)+ 3.2279924λ2/(λ2- 400) |
||
|
Sellmeier of KD*P |
||
|
no2=1.9575544+0.2901391λ2/(λ2- 0.0281399)-0.02824391λ2+0.004977826λ4 |
||
|
ne2=1.5005779+0.6276034λ2/(λ2- 0.0131558)-0.01054063λ2+0.002243821λ4 |
||
