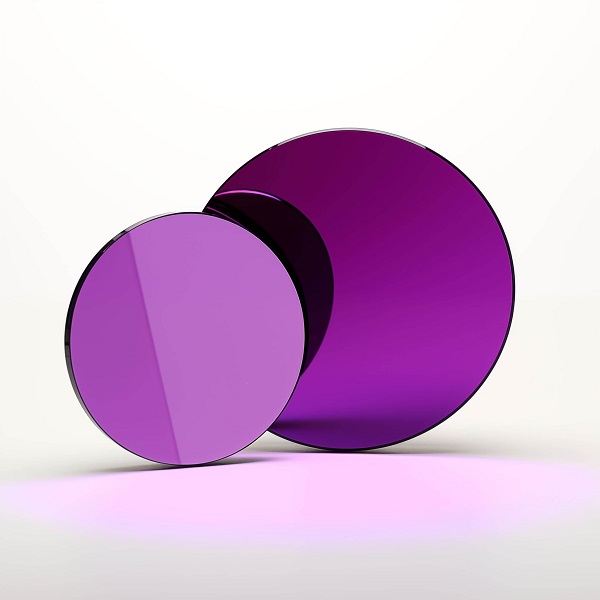

Alien photonics供应的Nd:YAG激光线高反反射镜，又称Nd:YAG单波长高反反射镜、Nd:YAG窄带高反反射镜，专门为尽可能高的反射率而设计，反射率最高可达>99.95%，可选的反射波长从213nm到1064nm，入射角有0°和45°两种。可应用于光学实验设备的前镜、光学检测干涉仪、光谱分析、医用激光器等多种领域。
Nd:YAG激光线高反反射镜是一种镀有介质薄膜堆栈的光学原件。这种反射镜作为单波长高反反射镜，专门用于反射Nd:YAG激光谐波，其设计和制造是为实现反射率尽可能大。Nd:YAG激光线高反反射镜又称Nd:YAG窄带高反反射镜、Nd:YAG单波长高反反射镜。
Nd:YAG激光线高反反射镜标准品可选的参数如下：
|
参数名 |
Nd:YAG激光线高反反射镜标准品可选的参数 |
|
基底材质 |
UVFS、N-BK7、CaF2、MGF2、BaF2、ZnSe、ZnS、Ge、Si |
|
基底表面尺寸 |
直径25.4mm、直径12.7mm、直径50.8mm、25.4×25.4mm、12.7×12.7mm |
|
基底厚度 |
3mm、6mm、8mm、10mm |
|
反射率 |
>99.7%、>99.5%、>99.0%、>99.9%、>99.95% |
|
反射波长 |
1064nm、532nm、355nm、266nm、213nm |
|
入射角 |
0°、45° |
|
表面质量 |
10-5 S-D、20-10 S-D、40-20 S-D、60-20 S-D、60-40 S-D、80-50 S-D |
|
平整度 |
λ/10 @ 632.8 nm、λ/8 @ 632.8 nm、λ/4 @ 632.8 nm、 |
|
λ/2 @ 632.8 nm、λ @ 632.8 nm |
|
|
激光诱导损伤阈值(10 ns, 10 Hz) |
15 J/cm² @ 1064 nm、5 J/cm² @ 1064 nm |
Nd:YAG窄带高反反射镜的生产，第一步是基底的抛光和检验，然后是镀膜的设计，尤其是对Nd:YAG 激光线（单波段、窄带）进行优化，从而实现高反射率或高激光诱导损伤阈值，根据所需参数，选择特定的镀膜。另外镀膜还可以针对入射角进行优化，最常用的入射角为0°、45°或56°，亦可定制5°、8°、12、22.5° 等多种角度。
在清洗方面，介质薄膜Nd:YAG窄带高反反射镜比裸金属镀膜反射镜（Au、Ag、Al）有更好的抗物理接触和环境影响的能力。Alien photonics 建议是对Nd:YAG单波长高反反射镜定期清洁。
除了标准品以外，Alien photonics还能定制其他波长、入射角、尺寸、厚度、形状、镀膜材料的Nd:YAG单波长高反反射镜。
Nd:YAG激光线高反反射镜的应用：
-在制作激光器或更复杂的光学设备中，可以用作前镜，将激光反射回激光介质。
-532nm的Nd:YAG激光线高反反射镜大量用在干涉测量（如光学检测干涉仪）中引导相干激光，有效用于计量学和材料科学中精确的干涉测量。
-紫外（UV）Nd:YAG激光线高反反射镜（355nm、266nm等）可用于引导激光进行光谱分析，在化学和生物研究中得到高分辨率成果。这些成果有助于对分子结构、化学成分和材料特性的详细研究。
- 532nm和1064nm的Nd:YAG激光线高反反射镜大量用于精确引导激光束到皮肤或者身体特定部位。它们是医用激光器的关键组件，可有效治疗皮肤病、脱发、血管病变等疾病。532nm的由于对氧合血红蛋白和黑色素的搞吸收而常用于对表面和浅表手术，而1064nm的则可进行更深层组织的治疗。
激光线高反反射镜的基底参数如下：
|
基底特性 |
参数 |
|
基底材料 |
紫外熔融石英UVFS |
|
直径公差 |
+0.0/-0.15mm |
|
厚度公差 |
±0.1mm |
|
边缘防护斜面的倒角角度 |
0.25mmx45° |
|
平整度 |
λ/8@632.8nm（在有效孔径范围内） |
|
表面质量 |
20-10S-D |
|
镀膜特性 |
参数 |
|
通光孔径（C.A.） |
>85% |
|
群时延色散（GDD） |
已优化 |
|
激光损伤阈值（LIDT） |
>5-15 J/cm² @ 1064 nm, 10 ns, 10 Hz |
Nd:YAG激光线高反反射镜标准品型号如下：
|
基底材料 |
基底表面尺寸 |
基底厚度 |
反射率 |
入射角 |
反射波长 |
平整度 |
激光诱导损伤阈值(10 ns, 10 Hz) |
表面质量 |
|
UVFS |
Ø25.4 mm |
6 mm |
>99.7% |
0° |
1064 nm |
λ/8 |
>15 J/cm² @ 1064 nm |
20-10 S-D |
|
UVFS |
Ø25.4 mm |
6 mm |
>99.7% |
0° |
1064 nm |
λ/8 |
>5 J/cm² @ 1064 nm |
20-10 S-D |
|
UVFS |
Ø25.4 mm |
6 mm |
>99.5% |
45° |
1064 nm |
λ/8 |
>15 J/cm² @ 1064 nm |
20-10 S-D |
|
UVFS |
Ø25.4 mm |
6 mm |
>99.5% |
45° |
1064 nm |
λ/8 |
>5 J/cm² @ 1064 nm |
20-10 S-D |
|
UVFS |
Ø25.4 mm |
6 mm |
>99.7% |
0° |
532 nm |
λ/8 |
>15 J/cm² @ 1064 nm |
20-10 S-D |
|
UVFS |
Ø25.4 mm |
6 mm |
>99.7% |
0° |
532 nm |
λ/8 |
>5 J/cm² @ 1064 nm |
20-10 S-D |
|
UVFS |
Ø25.4 mm |
6 mm |
>99.5% |
45° |
532 nm |
λ/8 |
>15 J/cm² @ 1064 nm |
20-10 S-D |
|
UVFS |
Ø25.4 mm |
6 mm |
>99.5% |
45° |
532 nm |
λ/8 |
>5 J/cm² @ 1064 nm |
20-10 S-D |
|
UVFS |
Ø25.4 mm |
6 mm |
>99.7% |
0° |
355 nm |
λ/8 |
>15 J/cm² @ 1064 nm |
20-10 S-D |
|
UVFS |
Ø25.4 mm |
6 mm |
>99.7% |
0° |
355 nm |
λ/8 |
>5 J/cm² @ 1064 nm |
20-10 S-D |
|
UVFS |
Ø25.4 mm |
6 mm |
>99.5% |
45° |
355 nm |
λ/8 |
>15 J/cm² @ 1064 nm |
20-10 S-D |
|
UVFS |
Ø25.4 mm |
6 mm |
>99.5% |
45° |
355 nm |
λ/8 |
>5 J/cm² @ 1064 nm |
20-10 S-D |
|
UVFS |
Ø25.4 mm |
6 mm |
>99% |
0° |
266 nm |
λ/8 |
>15 J/cm² @ 1064 nm |
20-10 S-D |
|
UVFS |
Ø25.4 mm |
6 mm |
>99% |
0° |
266 nm |
λ/8 |
>5 J/cm² @ 1064 nm |
20-10 S-D |
|
UVFS |
Ø25.4 mm |
6 mm |
>99% |
45° |
266 nm |
λ/8 |
>15 J/cm² @ 1064 nm |
20-10 S-D |
|
UVFS |
Ø25.4 mm |
6 mm |
>99% |
45° |
266 nm |
λ/8 |
>5 J/cm² @ 1064 nm |
20-10 S-D |
