作者：admin 时间：2025-5-19 2:40:29

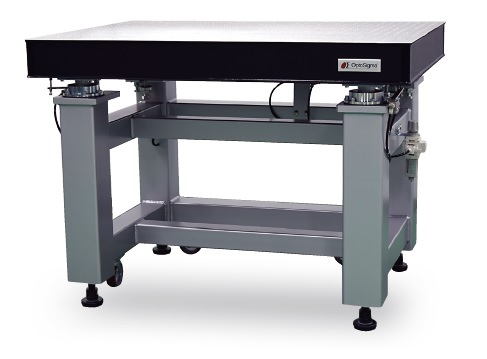

Optosigma TDI-LA和TDI-LM系列光学气浮隔震台是性能最高的防振台，在垂直和水平方向上都表现出很高的隔振效果，因为气浮隔震光学平台使用两种方法的三维隔振方法：水平隔振（应用钟摆的原理）和使用“精密空气弹簧”方法的垂直隔振。这种光学气浮隔震台可快速衰减已安装设备和装置进行的振动，对于不喜欢振动影响的设备和装置来说，是必不可少的安装平台。
Optosigma空气弹簧隔振平台的表面板呈蜂窝状，由铝制成，具有重量轻、高刚度、高阻尼等优点。气浮隔震平台表面由由磁化不锈钢制成，整个表面有螺纹孔（M6 25×25mm 矩阵），因此可以使用磁性和螺钉式装置和设备构建。
TDI-LA和TDI-LM系列光学气浮隔震台的概述：
|
类型 |
自动水平仪TDI-LA |
手动水平仪TDI-LM |
|
固有频率 |
垂直方向：约1.3Hz；水平方向：约0.5Hz |
|
|
隔振方式 |
垂直方向：精密空气弹簧；水平方向：万能机构 |
|
|
控制方式 |
垂直方向：带孔板的空气阻尼；水平方向：使用特殊橡胶进行阻尼 |
|
|
平台面板 |
上面板：磁化不锈钢板，厚度5mm 侧面板：胶合板上的黑色乙烯基皮革 下面板：普通钢板（热间圧延钢板），厚度4.5mm 表面板顶部光洁度：未上漆（缎面处理） |
|
|
特点 |
配备自动水平传感器，如果由于装载设备的负载不均匀等原因导致装载板失去水平平衡，它将自动返回到设定的水平。 |
由于是手动水平仪类型，因此适用于不改变位置或重量的设备。空气由附带的手动气泵供给，因此不需要其他气源。通过操作进气门和排气门可以轻松调整装载板的水平不平衡 |
|
气源供给 |
气源自动供给（空气压缩机、工厂空气等） |
手动气泵手动供气 |
|
气源压力 |
0.3～0.7MPa（约3～7kgf/cm2） |
— |
|
水平维持 |
使用 3 个自动水平传感器进行自动调节 |
使用 3 个进气阀和排气阀进行手动调节 |
|
配件 |
自动水平传感器，调节器，空气过滤器，气管 (5m) x 1，手动气泵 x 1 |
进气门和排气门螺丝刀 x 1 |

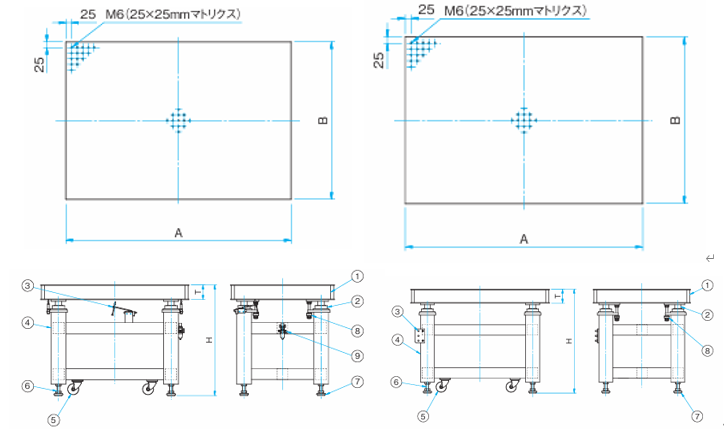

Optosigma气浮隔震平台的外形图
西格玛气浮隔震光学平台的主要型号包括：气浮隔振平台TDI-107-100LA/LM, TDI-129-100LA/LM, TDI-1510-150LA/LM, TDI-1512-150LA/LM, TDI-189-150LA/LM, TDI-1812-150LA , TDI-2010-150LA, TDI-2012-150LA , TDI-2015-200LA , TDI-2210-200LA , TDI-2212-200LA, TDI-2215-200LA, TDI-2315-200LA和TDI-2412-250LA。空气弹簧隔振平台后缀的LA代表的是自动水平仪减震平台，配备自动调平传感器，如果由于装载设备负载不均匀等原因造成装载板失去水平平衡，将自动恢复到设定的水平。自而LM系列是手动水平仪型空气弹簧隔振平台，由于是手动水平仪类型，因此适用于不改变位置或重量的设备。这种减震平台的空气由附带的手动气泵供给，因此不需要其他气源。手动型光学气浮隔震台仅提供允许工人使用手动气泵轻松供气的尺寸，因此可选的型号较少，尺寸也较小。
DT-A和DT-M系列气浮隔震光学平台的规格：长度单位mm
|
自动水平仪减震平台 |
A×B |
H |
T |
负载N |
重量kg |
|
TDI-107-100LA |
1000×700 |
750 |
100 |
1471N (约150kgf) |
140 |
|
TDI-129-100LA |
1200×900 |
750 |
100 |
1,961N (约200kgf) |
195 |
|
TDI-1510-150LA |
1500×1000 |
800 |
150 |
2,942N (约300kgf) |
240 |
|
TDI-1512-150LA |
1800×900 |
800 |
150 |
2,942N (约300kgf) |
325 |
|
TDI-189-150LA |
1800×1200 |
800 |
150 |
2,942N (约300kgf) |
305 |
|
TDI-1812-150LA |
2000×1000 |
800 |
150 |
2,942N (约300kgf) |
355 |
|
TDI-2010-150LA |
2000×1200 |
800 |
150 |
2,942N (约300kgf) |
345 |
|
TDI-2012-150LA |
2000×1500 |
800 |
150 |
2,942N (约300kgf) |
385 |
|
TDI-2015-200LA |
2200×1000 |
800 |
150 |
4,903N (约500kgf) |
580 |
|
TDI-2210-200LA |
2200×1000 |
800 |
200 |
2,942N (约300kgf) |
362 |
|
TDI-2212-200LA |
2200×1200 |
800 |
200 |
2,942N (约300kgf) |
403 |
|
TDI-2215-200LA |
2200×1500 |
800 |
200 |
4,903N (约500kgf) |
600 |
|
TDI-2315-200LA |
2300×1500 |
800 |
200 |
4,903N (约500kgf) |
670 |
|
TDI-2412-250LA |
2400×1200 |
800 |
250 |
4,903N (约500kgf) |
580 |
|
手动水平仪隔震平台 |
台面尺寸 |
A |
H |
负载N |
重量 |
|
TDI-107-100LM |
1000×700 |
750 |
100 |
1471N (约150kgf) |
140 |
|
TDI-129-100LM |
1200×900 |
750 |
100 |
1,961N (约200kgf) |
195 |
|
TDI-1510-150LM |
1500×1000 |
800 |
150 |
2,942N (约300kgf) |
240 |
|
TDI-1512-150LM |
1800×900 |
800 |
150 |
2,942N (约300kgf) |
325 |
|
TDI-189-150LM |
1800×1200 |
800 |
150 |
2,942N (约300kgf) |
305 |

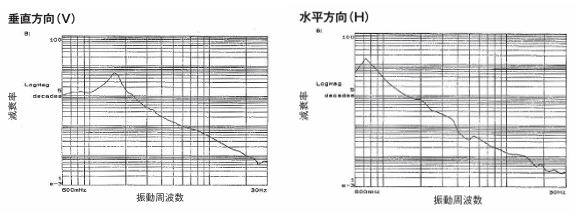

气浮隔振平台TDI-107-100LA的振动传递率测量数据

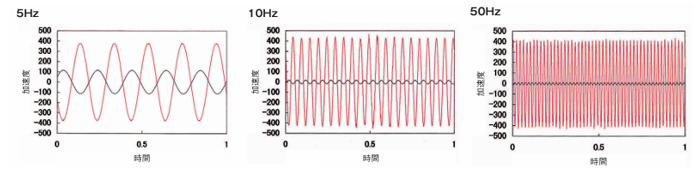

气浮隔振平台TDI-107-100LA的振动加速度的阻尼效应
