PIEZOCONCEPT 6-Axies超精密压电平台,LT6.100/200/300 20mm平台厚度轻薄压电定位台

作者:admin  时间:2025-5-16 14:45:20

法国PIEZOCONCEPT六轴纳米压电平台LT6系列。超精密压电平台主要应用于各种类型的显微镜应用中,此外压电柔性铰链平台压电柔性铰链平台(Nano-positioning System)在各类精密应用中都有着广泛的应用。法国PIEZOCONCEPT六轴超精密压电平台LT6系列拥有常规的压电定位平台所没有的多轴向操控,并且法国PIEZOCONCEPT公司还LT6系列推出了3种不同行程的型号,20mm的平台厚度能大幅减小LT6系列在许多应用中对整体的结构的影响。

法国PIEZOCONCEPT六轴纳米压电平台(Nano-positioning System)LT6系列主要参数如下:

型号

LT6.100

LT6.200

LT6.300

轴向运动范围(um)

100×100×100

200×200×200

300×300×300

 旋转运动范围(mrad)

1.1×1.5×5

2.3×3×5

3.5×4.5×5

轴向分辨率(nm)

0.1

0.2

0.3

旋转分辨率(nrad)

1.1/1.5/5

2.2/3/5

3.3/4.5/5

谐振频率XYZ(Hz)

500/400/400

450/350/300

300/250/250

传感器类型

Silicon HR Sensor

水平最大负载(kg)

0.5

垂直最大负载(kg)

0.3

法国PIEZOCONCEPT六轴压电柔性铰链平台LT6系列主要有LT6.100,LT6.200,LT6.300三种型号,所有的Nano-positioning System型号均采用Silicon HR Sensor作为传感器,在环境耐受性和运动稳定性上具有一定的优势。LT6.100,LT6.200,LT6.300的XYZ三轴向的位移行程相同,中心固定孔位均有45mm。LT6.100,LT6.200,LT6.300的三种平台的外形规格相同,整体厚度只有36.9mm,在对使用环境比较特殊的应用中,法国PIEZOCONCEPT六轴纳米压电平台LT6系列在使用中有着特殊的地位。法国PIEZOCONCEPT六轴超精密压电平台LT6系列侧边具有5个连接线孔位,设备除了标准的模拟信号调节以外,也可以通过USB接口对控制器内部电压进行调节控制平台。

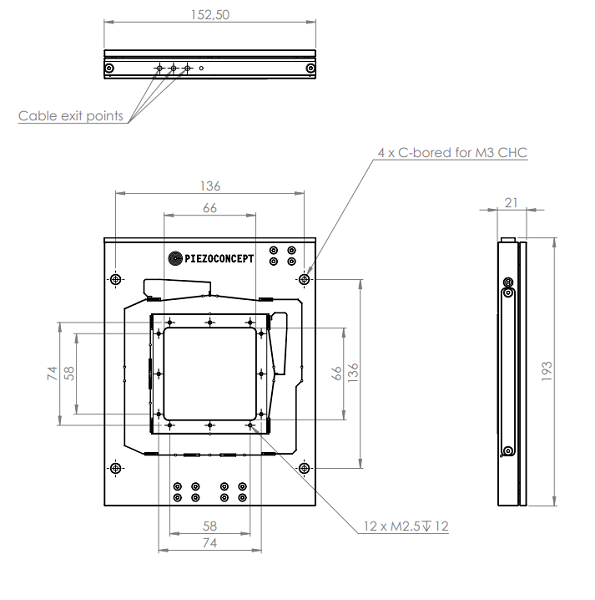

法国PIEZOCONCEPT六轴压电定位平台LT6系列在价格上依然有着不小的竞争力,针对预算较少或者购买量大的工业客户来说是个非常好的选择。下图是法国PIEZOCONCEPT六轴超精密压电平台LT6系列的外形图,方便客户进行孔位设计。

法国PIEZOCONCEPT六轴压电定位平台可以搭配对应的接口配件和中心样品夹。此外,法国PIEZOCONCEPT六轴压电柔性铰链平台还可以与厂家的电动或手动位移台进行连接,给客户提供了更多应用适配的可能。
