F-Theta场镜选型指导、型号汇总,波长355nm、532nm和1064nm,Eksma场镜

作者:admin  时间:2025-5-14 3:26:34

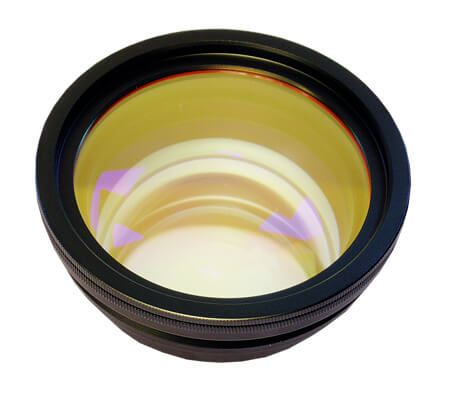

F-Theta透镜的设计目的是在图像平面上提供平坦的场,平场聚焦镜用于扫描和雕刻应用,其中使用高功率激光和一组旋转镜来扫描给定场。F-Theta扫描透镜有1064nm532nm355nm,专为Nd:YAG激光设计。F-Theta透镜直径有90mm104mmF-Theta扫描透镜焦距有254mm330mm420mm

F-Theta场镜532nm的标准品型号

Eksma场镜型号

焦距mm

工作距离mm

扫描场mm2

最大扫描角度

输入光束直径

透镜直径mm

150-1002

100

114

70x70

±28°

12mm

90

150-1602

160

180

110x110

±28°

12mm

90

用于Nd:YAG激光的二次谐波(532nm)的F-Theta场镜。


F-Theta透镜355nm的标准品型号

平场聚焦镜型号

透镜直径

焦距mm

工作距离mm

扫描场mm2

最大扫描角度

聚焦光斑大小

150-1003D1

104mm

100

126

70x70

±25°

10μm

150-1603

90mm

160

186

110x110

±25°

15μm

用于Nd:YAG激光三次谐波355nm的平场聚焦镜。

F-Theta扫描透镜1064nm的标准品型号

Eksma场镜型号

焦距mm

工作距离mm

扫描场mm2

最大扫描角度

聚焦光斑大小

透镜直径mm

150-1001

100

114

70x70

±28°

16μm

90

150-1601

160

176

110x110

±28°

26μm

90

150-2101

210

232

140x140

±28°

34μm

90

150-2541

254

287

175x175

±28°

31μm

90

150-2901

290

324

200x200

±28°

31μm

90

150-3301

330

355

220x220

±28°

40μm

90

150-4201

420

465

300x300

±28°

50μm

90

151-1631

163

185

110x110

±28°

17

104

151-2101

210

255

150x150

±28°

24

104

151-2541

254

285

175x175

±28°

31

104

151-4201

420

467

300x300

±28°

55

104

151-6501

650

697

400x400

±28°

85

104

F-Theta扫描透镜适用于Nd:YAG激光器的基频(1064nm)波长。Eksma场镜最大扫描角度是正负28度,透过直径有90mm104mm两种。

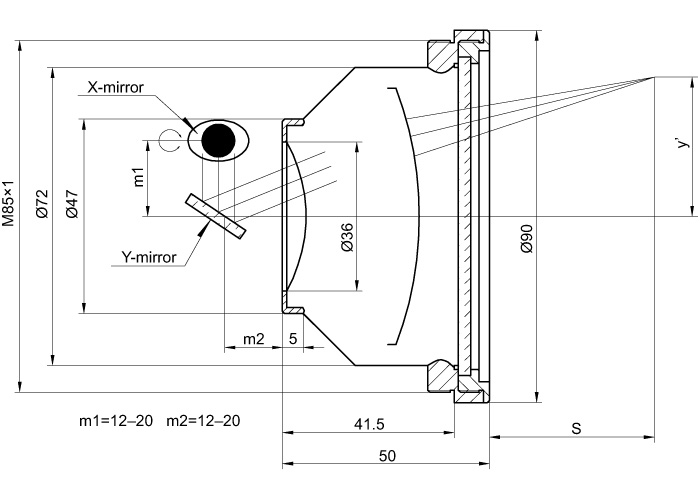

F-Theta场镜尺寸
