立陶宛EKSMA OPTICS非线性铌酸锂晶体(LiNbO3晶体，简称LN晶体)，应用范围在电光调制、调Q、波长 > 1 µm 的激光频率转换。z-cut铌酸锂晶体标准品型号LNO-602和LNO-901尺寸分别为6×6×25mm、9×9×25mm，Z切割，AR/AR @ 1064 nm，透过波长范围为420 – 5200 nm。
z-cut铌酸锂晶体规格
|
平整度 |
λ/8 at 633 nm |
|
并行性 |
< 20 arcsec |
|
表面质量 |
10 – 5 scratch & dig (MIL-PRF-13830B) |
|
垂直度 |
< 5 arcmin |
|
角度公差 |
< 30 arcmin |
|
通光孔径 |
全光圈的90% |
立陶宛EKSMA OPTICS Z切割非线性铌酸锂晶体 (LiNbO3晶体，简称LN晶体)，应用范围广泛：
- 电光调制
- Q 开关
- 波长 > 1 µm 的激光频率转换

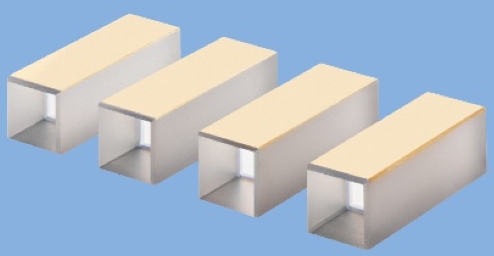

立陶宛EKSMA OPTICS非线性铌酸锂晶体(LiNbO3晶体，简称LN晶体)标准规格：z 切割，两端面抛光，@1064nm 镀 AR 膜。X 面带金电极。
z-cut铌酸锂晶体物理和光学特性
|
化学式 |
LiNbO3 |
|
晶体结构 |
三方晶系 |
|
空间群 |
R3C |
|
密度 |
4.64 g/cm3 |
|
莫氏硬度 |
5 |
|
光学均匀性 |
~ 5 × 10-5 / cm |
|
透过波长范围 |
420 – 5200 nm |
|
吸收系数 |
~ 0.1 % / cm @ 1064 nm |
|
1064 nm 处的折射率 |
ne = 2.146, no = 2.220 @ 1300 nm |
|
ne = 2.156, no = 2.232 @ 1064 nm |
|
|
ne = 2.203, no = 2.286 @ 632.8 nm |
|
|
Sellmeier 方程（λ，μm） |
no2 = 4.9048 + 0.11768 / (λ2 – 0.04750) – 0.027169 λ2 |
|
ne2 = 4.5820 + 0.099169 / (λ2 – 0.04443) – 0.021950 λ2 |
|
|
热膨胀系数@25°C |
//a, 2.0 × 10-6 / K |
|
//c, 16.7 × 10-6 / K |
|
|
热导率 |
~ 5 W/m/K @ 25 °C |
|
热光系数 |
dno/dT = -0.874 × 10-6 / K at 1.4 µm |
|
dne/dT = 39.073 × 10-6 / K at 1.4 µm |
LNO-602和LNO-901标准品规格
|
尺寸（mm） |
方向 |
膜层 |
型号 |
|
6×6×25 |
z-cut |
AR/AR @ 1064 nm |
LNO-602 |
|
9×9×25 |
z-cut |
AR/AR @ 1064 nm |
LNO-901 |
