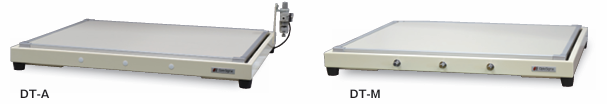

西格玛光机桌面式自动水平仪减震平台DT-A系列和手动水平仪隔振台DT-M系列，空气弹簧隔震平台

作者：admin 时间：2025-4-21 5:15:08

Optosigma提供桌面式隔振台，采用精密空气弹簧隔振方式，可快速衰减传递到所安装设备或装置的振动。空气弹簧隔振平台DT-A和DT-M系列对于无法容忍振动影响的设备或装置而言，作为安装基座是必不可少的，只需放置在桌子或实验台上即可使用，可有效节省空间，适用于小型光学系统和显微镜观察系统。

DT-A代表的是自动水平仪减震台，配备自动调平传感器，如果由于装载设备负载不均匀等原因造成装载板失去水平平衡，将自动恢复到设定的水平。自动减震平台DT-A系列根据台面尺寸分为DT-4048A, DT-5548A, DT-6050A和DT-8060A四种类型。而DT-M系列是手动水平仪型隔振台，由于是手动水平仪类型，因此适用于不改变位置或重量的设备。这种隔震台的空气由附带的手动气泵供给，因此不需要其他气源。桌面式隔振台DT-M系列通过操作进气门和排气门可以轻松调整装载板的水平不平衡。空气弹簧隔振平台DT-M系列根据台面尺寸同样分为四种类型：DT-4048M, DT-5548M, DT-6050M和DT-8060M。

DT-A和DT-M系列隔震台的规格：长度单位mm

自动水平仪减震平台	台面尺寸	A	B	E	F	G	H	I	J	K	负载N	搭载盘	重量kg
DT-4048A-A	400×480	482	430	510	406	484	144	48	39	14	392	A	20
DT-4048A-B	400×480	482	430	510	406	484	144	48	39	14	392	B	20
DT-4048A-C	400×480	482	430	510	406	484	144	48	39	14	392	C	22
DT-4048A-D	400×480	482	430	510	406	484	144	48	39	14	392	D	22
DT-4048A-E	400×480	482	430	510	406	484	144	48	39	14	392	E	22
DT-5548A-A	550×480	632	580	510	556	484	144	48	39	14	392	A	26
DT-5548A-B	550×480	632	580	510	556	484	144	48	39	14	392	B	26
DT-5548A-C	550×480	632	580	510	556	484	144	48	39	14	392	C	25
DT-5548A-D	550×480	632	580	510	556	484	144	48	39	14	392	D	25
DT-5548A-E	550×480	632	580	510	556	484	144	48	39	14	392	E	25
DT-6050A-A	600×500	692	640	540	608	504	168	73	63	25	980	A	41
DT-6050A-B	600×500	692	640	540	608	504	168	73	63	25	980	B	41
DT-6050A-C	600×500	692	640	540	608	504	168	73	63	25	980	C	38
DT-6050A-D	600×500	692	640	540	608	504	168	73	63	25	980	D	38
DT-6050A-E	600×500	692	640	540	608	504	168	73	63	25	980	E	38
DT-8060A-A	800×600	892	840	640	808	504	168	73	63	25	980	A	61
DT-8060A-B	800×600	892	840	640	808	504	168	73	63	25	980	B	61
DT-8060A-C	800×600	892	840	640	808	504	168	73	63	25	980	C	58
DT-8060A-D	800×600	892	840	640	808	504	168	73	63	25	980	D	58
DT-8060A-E	800×600	892	840	640	808	504	168	73	63	25	980	E	58
手动水平仪隔震平台	台面尺寸	A	D	E	F	G	H	I	J	K	负载N	搭载盘	重量
DT-4048M-A	400×480	430	510	530	406	484	48	39	60	14	392	A	20
DT-4048M-B	400×480	430	510	530	406	484	48	39	60	14	392	B	20
DT-4048M-C	400×480	430	510	530	406	484	48	39	60	14	392	C	22
DT-4048M-D	400×480	430	510	530	406	484	48	39	60	14	392	D	22
DT-4048M-E	400×480	430	510	530	406	484	48	39	60	14	392	E	22
DT-5548M-A	550×480	580	510	530	556	484	48	39	60	14	392	A	26
DT-5548M-B	550×480	580	510	530	556	484	48	39	60	14	392	B	26
DT-5548M-C	550×480	580	510	530	556	484	48	39	60	14	392	C	25
DT-5548M-D	550×480	580	510	530	556	484	48	39	60	14	392	D	25
DT-5548M-E	550×480	580	510	530	556	484	48	39	60	14	392	E	25
DT-6050M-A	600×500	640	540	560	608	504	73	63	120	25	980	A	41
DT-6050M-B	600×500	640	540	560	608	504	73	63	120	25	980	B	41
DT-6050M-C	600×500	640	540	560	608	504	73	63	120	25	980	C	38
DT-6050M-D	600×500	640	540	560	608	504	73	63	120	25	980	D	38
DT-6050M-E	600×500	640	540	560	608	504	73	63	120	25	980	E	38
DT-8060M-A	800×600	840	640	660	808	604	73	63	120	25	980	A	61
DT-8060M-B	800×600	840	640	660	808	604	73	63	120	25	980	B	61
DT-8060M-C	800×600	840	640	660	808	604	73	63	120	25	980	C	58
DT-8060M-D	800×600	840	640	660	808	604	73	63	120	25	980	D	58
DT-8060M-E	800×600	840	640	660	808	604	73	63	120	25	980	E	58

注：392N约40kgf，980N约100kgf。

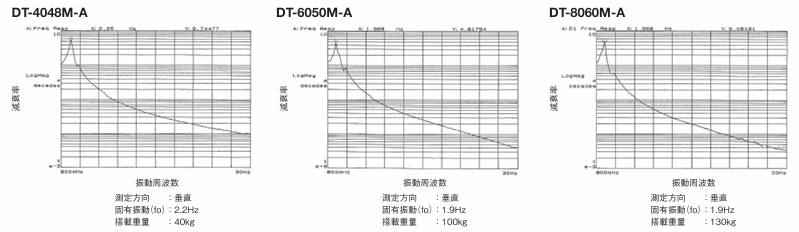

隔振台DT-4048M, DT-6050M和DT-8060M的振动传递率测量数据

DT-A和DT-M系列隔振平台的概述：

类型	自动水平仪DT-A	手动水平仪DT-M
固有频率	约2.0至2.3Hz（垂直方向）
隔振方式	精密空气弹簧（垂直方向）
控制方式	空气阻尼（孔板控制，垂直方向）
所用安装板	零件编号以A结尾。钢板上贴有镀锡层（不可磁化）零件编号以B结尾：黑漆钢板（磁性）零件编号以C结尾，上板：磁性不锈钢板，厚度 5mm（未上漆）下板：铝零件编号以D结尾。以上C型，全表面螺纹孔M6 50x50毫米矩阵零件编号以E结尾。在上述C型的顶面上，有一个全表面螺纹孔 M6 25x25 毫米矩阵
特点	配备自动水平传感器，如果由于装载设备的负载不均匀等原因导致装载板失去水平平衡，它将自动返回到设定的水平。	由于是手动水平仪类型，因此适用于不改变位置或重量的设备。空气由附带的手动气泵供给，因此不需要其他气源。通过操作进气门和排气门可以轻松调整装载板的水平不平衡
气源供给	气源自动供给（空气压缩机、工厂空气等）	手动气泵手动供气
气源压力	0.3～0.7MPa（约3～7kgf/cm²）	—
水平维持	使用 3 个自动水平传感器进行自动调节	使用 3 个进气阀和排气阀进行手动调节
配件	自动水平传感器，调节器，空气过滤器，气管 (5m) x 1，手动气泵 x 1	进气门和排气门螺丝刀 x 1

注:1MPa≒10.197kgf/cm2

Lonryum...由于主要材料是聚氯乙烯，因此无法磁化，但作为安装在板上的设备用的防滑材料是有效的。

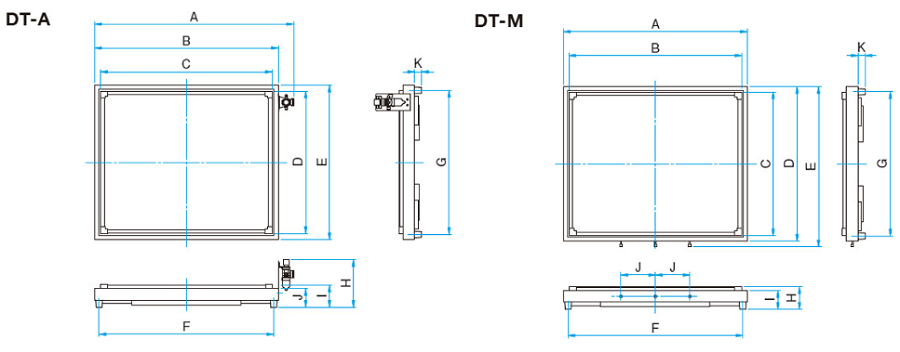

Optosigma隔震平台DT-A和DT-M系列的外形图
